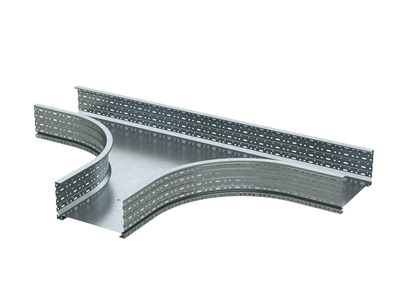

Ответвитель для лотка Т-образ. горизонт. 150х600 R-660 гор. цинк DKC UST656HDZ ДКС

Ответвитель Т-образный листовой 150х600, горячий цинк от DKC (ДКС), артикул ust656hdz, предназначен для создания горизонтальных ответвлений в кабельных трассах на базе лотков U5 Combitech. Благодаря прочному материалу и защищённому покрытию, он надёжно работает в агрессивных средах.

Назначение и область применения

Ответвитель Т-образный листовой 150х600, горячий цинk используется для формирования T-образных ответвлений в горизонтальной плоскости кабельных трасс, собранных из лотков серии U5 Combitech. Применяется там, где требуется изменить направление трассы без резких изгибов — например, при переходе между секциями оборудования, в распределительных щитах, на производственных линиях или в помещениях с высокой влажностью.

Технические характеристики

• Форма: Т-образный горизонтальный тройник
• Размеры: высота 150 мм, ширина 600 мм, внутренний радиус изгиба 500 мм
• Материал: нержавеющая сталь
• Покрытие: горячее цинкование (гальванопокрытие методом погружения)
• Толщина лонжерона: 1,5 мм
• Перфорация: наличие NATO-отверстий для фиксации болтами M8
• Огнестойкость: соответствует требованиям пожарной безопасности
• Климатическое исполнение: ОМ1 / У1 / УХЛ(1,5) / ХЛ1 — допускает работу при перепадах температур, влажности и в холодном климате
• Цвет: серый

Совместимость и монтаж

Ответвитель Т-образный листовой 150х600, горячий цинк совместим исключительно с лотками серии U5 Combitech, имеющими высоту борта 150 мм и ширину 600 мм. Монтаж осуществляется через перфорированные NATO-отверстия — они обеспечивают точное выравнивание и жёсткую фиксацию при использовании болтов M8. Гибкая форма внутреннего радиуса 500 мм снижает риск перегиба кабелей при протяжке. Соединения компенсируют тепловые деформации благодаря специальной форме перфорации — это предотвращает возникновение напряжений в системе при смене температур.

Безопасность и стандарты

Аксессуар выполнен в соответствии с требованиями к огнестойкости и рассчитан на длительную эксплуатацию в условиях повышенной влажности и агрессивной среды. Горячее цинкование обеспечивает защиту от коррозии, что подтверждает соответствие климатическим классам ОМ1, У1, УХЛ(1,5) и ХЛ1. Конструкция не содержит легкоплавких материалов и не способствует распространению огня.

Преимущества

• Плавный изгиб с радиусом 500 мм минимизирует механическое воздействие на кабели при прокладке
• Горячее цинкование гарантирует срок службы до 30–50 лет даже в сырых и агрессивных средах
• NATO-отверстия обеспечивают быстрый и надёжный монтаж без необходимости сверления
• Термокомпенсационная перфорация сохраняет целостность всей трассы при колебаниях температуры
• Стальная основа + цинковое покрытие даёт сочетание прочности и долговечности

Ограничения применения

• Не совместим с другими сериями лотков — только с U5 Combitech 150×600
• Не предназначен для вертикальных ответвлений — только для горизонтального направления
• Запрещено использование в средах с постоянным контактом с открытым огнем или расплавленными металлами
• При установке в зонах с сильной вибрацией рекомендуется дополнительная фиксация

Примеры использования

• Обход препятствий на технологических линиях — например, при выводе кабелей к станкам сбоку от основного лотка
• Распределение питания в цехах с плотной аппаратурой — ответвление к группе датчиков или приводов
• Электрооборудование в пищевой, химической или фармацевтической промышленности — где важна коррозионная стойкость
• Подземные и открытые кабельные трассы в регионах с суровым климатом (Сибирь, Дальний Восток)

Практические советы

• Проверьте перед монтажом, что высота и ширина вашего лотка точно соответствуют 150×600 мм — несоответствие вызовет зазоры или перекос
• При затяжке болтов используйте момент 4–6 Н·м — переусиливать нельзя, чтобы не деформировать перфорацию
• Для трасс с большим числом кабелей убедитесь, что суммарный диаметр проводов не превышает 70% внутреннего объёма ответвителя
• При работе в местах с частыми перепадами температур проверяйте состояние соединений каждые 1–2 года — особенно после зимних периодов
• Ответвитель Т-образный листовой 150х600, горячий цинк от DKC можно комбинировать с другими элементами серии U5 Combitech — всё система работает как единое целое
