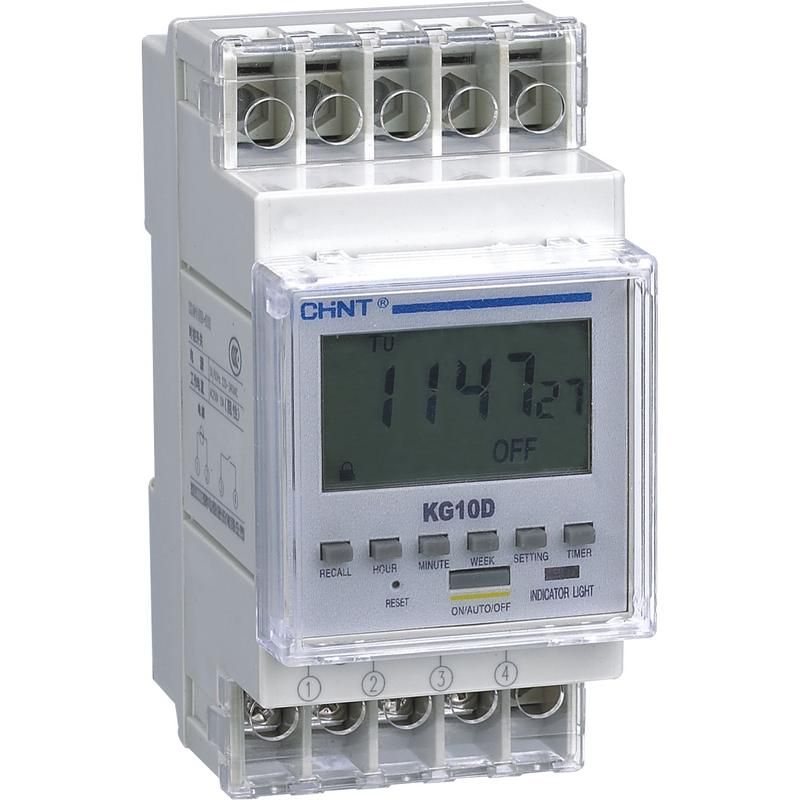

Таймер электронный KG10D-1Z AC220В | 309007 CHINT

Таймер электронный KG10D-1Z AC 220В от бренда CHINT - устройство для точного управления временем включения и отключения нагрузки на базе DIN-рейки. Подходит для автоматизации промышленного и бытового оборудования, работает от сети 220 В и обеспечивает надежную работу даже при краткосрочных перебоях благодаря встроенному резервному питанию.

Назначение и область применения

Таймер электронный KG10D-1Z AC 220В предназначен для автоматического включения и отключения электроприборов через заранее установленный временной интервал. Он используется там, где требуется регулярное управление оборудованием без участия человека - например, для вентиляции, освещения, насосов, нагревательных элементов, конвейеров и систем климат-контроля. Применяется как в промышленных установках, так и в бытовой среде - в мастерских, на складах, в теплицах и жилых домах.

Технические характеристики

• Напряжение питания: 220 В переменного тока (AC)
• Частота сети: 50/60 Гц
• Номинальный ток: 10 А - позволяет коммутировать нагрузки до 2,2 кВт при 220 В
• Тип контакта: переключающий (SPDT) - замыкает одну цепь и размыкает другую одновременно
• Диапазон времени: до 24 часов - можно задать любой интервал от 1 минуты до 24 часов
• Минимальное время включения/выключения: 1 минута - нельзя устанавливать более короткие интервалы
• Точность хода: +-2 секунды в сутки - высокая стабильность за счет кварцевого генератора
• Резервное питание: 168 часов (7 дней) от внутреннего аккумулятора - сохраняет настройки при отключении основного питания
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ монтажа: на DIN-рейку шириной 35 мм - совместим со стандартными распределительными щитами
• Габариты: 2,9 модуля (стандартная ширина для DIN-рейки)
• Тип устройства: кварцевый - обеспечивает точное и стабильное измерение времени
• Количество каналов: один - управляет одной нагрузкой

Совместимость и монтаж

Таймер электронный KG10D-1Z AC 220В устанавливается на стандартную DIN-рейку типа TS35. Для монтажа достаточно защелкнуть корпус на рейке - дополнительные крепления не требуются. Клеммы для подключения проводов расположены спереди, доступны без снятия крышки. Максимальное сечение провода - до 2,5 мм2. Убедитесь, что входной кабель соответствует классу изоляции и рассчитан на 220 В. Подключение нагрузки выполняется к контактам COM, NO и NC - согласно схеме на корпусе устройства.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электромонтажных изделий в условиях сухих помещений. Степень защиты IP20 исключает использование в местах с повышенной влажностью, пылью или риском механических повреждений. Не рекомендуется применять в помещениях с температурой ниже 0 C или выше +55 C - производитель не гарантирует работоспособность вне заявленного температурного диапазона.

Преимущества

• Высокая точность - кварцевый механизм обеспечивает минимальную погрешность, важную для длительных циклов работы
• Автономное сохранение настроек - при отключении электросети таймер не теряет программу на протяжении 7 дней
• Простота настройки - программируется вручную с помощью кнопок на лицевой панели, без ПК или сложного ПО
• Компактный формат - занимает всего 2,9 модуля, экономит место в щите
• Надёжный переключающий контакт - способен коммутировать активные и реактивные нагрузки до 10 А

Ограничения применения

• Не подходит для влажных, пыльных или агрессивных сред - IP20 не обеспечивает защиту от воды и пыли
• Минимальный интервал - 1 минута; невозможно использовать для импульсного управления с периодом менее 60 секунд
• Поддерживается только переменный ток 220 В - несовместим с постоянным током, 12/24 В или трёхфазной сетью
• Не имеет внешних интерфейсов (RS485, Ethernet, Wi-Fi) - нельзя удалённо контролировать или интегрировать в системы автоматизации
• Аккумулятор внутри не заменяемый - после истечения срока службы (обычно 5–7 лет) потребуется замена всего таймера

Примеры использования

• Освещение в офисе: включение в 7:00, выключение в 19:00 ежедневно
• Вентиляция в подвале: запуск каждые 2 часа на 10 минут
• Нагреватель в теплице: включение ночью при снижении температуры
• Конвейер на производстве: работа 4 часа, пауза 2 часа - циклический режим
• Аквариум: подсветка включается на 8 часов в день

Практические советы

• При установке в щиток оставьте свободное пространство вокруг таймера - он немного греется при работе
• Избегайте прокладки силовых и слаботочных проводов рядом - это может вызвать помехи в работе кварцевого генератора
• Перед первым использованием проверьте правильность подключения фазы и нуля - неверное подключение может повредить внутреннюю плату
• Если таймер не реагирует на команды - проверьте наличие напряжения на входе и состояние аккумулятора (при длительном отключении питания)
• Для долгосрочной эксплуатации выбирайте нагрузку с запасом по току - не используйте таймер на пределе 10 А постоянно
• При необходимости замены - артикул 309007 легко найти в каталогах поставщиков, поскольку это популярная модель серии KG10D
