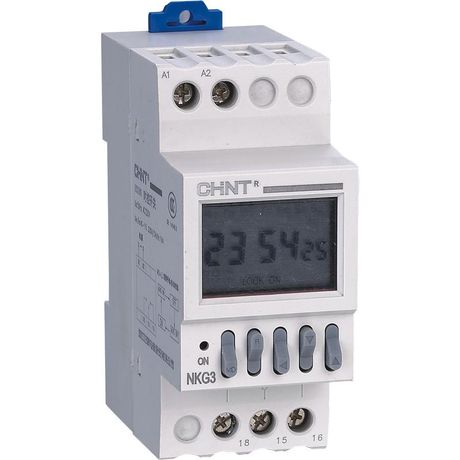

Таймер электронный NKG3 8-ON 8-OFF AC220В | 310024 CHINT

Электронный таймер NKG3 8-ON 8-OFF AC220В от CHINT предназначен для точного управления включением и отключением оборудования по расписанию. Модель подходит для установки на DIN-рейку и работает в сетях переменного тока 220 В. Артикул 310024 обеспечивает совместимость с системами автоматизации промышленного и бытового уровня.

Назначение и область применения

Таймер NKG3 8-ON 8-OFF AC220В позволяет программировать до 8 включений и 8 выключений за сутки. Он используется там, где требуется регулярное управление нагрузкой без участия человека: освещение, вентиляция, насосы, нагревательные элементы, конвейеры, системы полива. Подходит как для промышленных объектов, так и для частного дома или офиса.

Технические характеристики

• Напряжение питания: 220 В переменного тока (AC)
• Номинальный коммутируемый ток: 16 А
• Частота сети: 50–60 Гц
• Количество каналов: один (управляет одной нагрузкой)
• Минимальное время включения/выключения: 1 минута
• Точность хода: +-2 секунды в сутки
• Защита корпуса: IP20 (защита от прикосновений и крупной пыли, не герметичен)
• Ширина: 2 модуля (стандартная ширина DIN-рейки)
• Поддерживаемые программы: ежедневная, недельная, годовая, циклическая, импульсная, астро-программа (по восходу/закату)
• Диапазоны: 24 часа, 60 минут - доступны для всех режимов

Совместимость и монтаж

Устройство устанавливается на стандартную DIN-рейку шириной 35 мм. Клеммы для подключения проводов расположены спереди - удобно для обслуживания. Для работы достаточно подвести фазу и ноль на входные контакты, а нагрузку - на выходные. Нагрузка должна соответствовать максимальному току 16 А. Устройство не требует внешнего источника питания - питание берётся из сети 220 В.

Безопасность и стандарты

Таймер NKG3 8-ON 8-OFF AC220В соответствует требованиям безопасности для устройств класса II (двойная изоляция). Защита IP20 исключает использование во влажных помещениях или на улице. Применяется только внутри помещений с контролируемой температурой и отсутствием конденсата.

Преимущества

• Высокая точность хода - отклонение всего 2 секунды в сутки, что важно для длительных циклов
• Гибкое программирование: можно задать уникальное расписание на неделю или год
• Астро-программа автоматически адаптирует график под сезонные изменения продолжительности дня
• Компактный формат (2 модуля) экономит место на щите
• Не требует батареек - сохраняет настройки при отключении питания благодаря внутренней энергонезависимой памяти

Ограничения применения

• Не допускается установка в условиях повышенной влажности, на улице или в местах с риском попадания воды - степень защиты IP20 не обеспечивает гидроизоляцию
• Максимальная нагрузка - 16 А; нельзя использовать для мощных двигателей свыше 3,5 кВт без контактора
• Минимальный временной шаг - 1 минута; не подходит для задач, требующих точности до секунд
• Не имеет функции резервирования или дублирования каналов - управляет только одной нагрузкой

Примеры использования

• Освещение в торговом зале: включение в 7:00, выключение в 22:00, с изменением графика по дням недели
• Обогрев теплицы: включение по астро-расписанию (в зависимости от времени заката)
• Вентиляция в серверной: включение каждые 90 минут на 10 минут - циклический режим
• Автоматический полив: 3 включения в день по 15 минут - импульсная программа
• Насос в системе водоснабжения: работа с 6:00 до 8:00 и с 18:00 до 20:00 - двухканальный график на одиночном выходе

Практические советы

• При первом запуске проверьте правильность установки времени и даты - они влияют на работу астро- и недельной программ
• Для нагрузок выше 10 А рекомендуется использовать дополнительный магнитный пускатель - продлит срок службы контактов таймера
• При использовании астро-программы убедитесь, что координаты (широта/долгота) установлены верно - иначе график будет некорректным
• Не подключайте к таймеру устройства с высокими пусковыми токами (например, компрессоры) без предварительного расчета - возможны ложные срабатывания
• При замене старого механического таймера учтите, что NKG3 требует подключения нулевого провода - старые схемы часто его игнорировали
