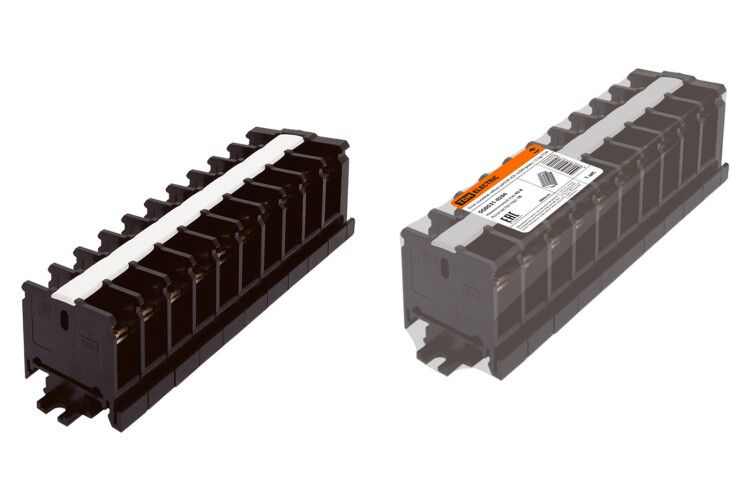

Блок зажимов наборный БЗН 40А на DIN-рейку 10 пар | SQ0531-0204 TDM

Блок зажимов наборный БЗН 40А на DIN-рейку 10 пар от TDM ELECTRIC предназначен для надёжного соединения и ответвления медных и алюминиевых проводников в распределительных щитах. Артикул sq0531-0204 обеспечивает компактное решение для монтажа на DIN-рейку с высокой плотностью подключений.

Назначение и область применения

Блок зажимов наборный БЗН 40А на DIN-рейку 10 пар используется для присоединения и ответвления проводников в цепях переменного тока до 660 В и постоянного тока до 440 В, частотой 50 Гц. Подходит для установки в силовых и управляющих щитах промышленного оборудования, систем автоматизации, освещения и энергораспределения. Каждый из 10 пар зажимов позволяет подключить два провода - входной и выходной - что делает устройство удобным для организации последовательных цепей без дополнительных перемычек.

Технические характеристики

• Номинальный ток: 40 А
• Напряжение: до 660 В AC / до 440 В DC
• Частота: 50 Гц
• Количество пар зажимов: 10
• Материал корпуса: карболит
• Материал контактной планки: латунь
• Материал винтов: анодированная сталь
• Материал вкладыша: силикон
• Монтаж: на DIN-рейку типа TS35
• Рабочий температурный диапазон: не указано - рекомендуется соблюдать условия эксплуатации согласно нормам ГОСТ

Совместимость и монтаж

Блок зажимов наборный БЗН 40А на DIN-рейку 10 пар устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть основание устройства на рейку - фиксация механическая, без инструментов. Каждый зажим имеет два гнезда: один для входного провода, второй - для выходного. Для подключения используйте отвертку с плоским жалом. Номинальный момент затяжки винта не указан - следует затягивать до упора, не перегружая резьбу. Диаметр проводника: не указано - рекомендуется проверять совместимость с конкретными сечениями перед монтажом.

Безопасность и стандарты

Изделие соответствует требованиям к изоляционной прочности и тепловой стойкости для электроустановок низкого напряжения. Корпус из карbolита обеспечивает хорошую электрическую изоляцию и устойчивость к механическим воздействиям. Применение силикона в качестве вкладыша снижает риск окисления контактов и повышает долговечность соединения. Сертификация по ГОСТ/IEC не указана - при использовании в регулируемых объектах требуется подтверждение соответствия документацией завода-изготовителя.

Преимущества

• Высокая плотность подключений: 10 пар зажимов в одном модуле экономят место в шкафу
• Удобная организация цепей: каждый зажим уже содержит вход и выход - не требуются отдельные перемычки
• Стойкость к коррозии: латунные контакты + силиконовые вкладыши предотвращают окисление
• Надёжная фиксация: анодированные стальные винты не выкрашиваются и не теряют усилие затяжки
• Ударопрочный корпус: карболит выдерживает вибрации и механические нагрузки в промышленной среде

Ограничения применения

• Не предназначены для работы с многожильными проводами без наконечников - возможен плохой контакт
• Не рассчитаны на ток выше 40 А - превышение вызывает перегрев и разрушение контактов
• Не подходят для открытых площадок или помещений с повышенной влажностью - отсутствует защита IP
• Не допускается использование с проводниками из сплавов, отличных от меди и алюминия
• Не рекомендовано применение в цепях с импульсными нагрузками без дополнительной защиты

Примеры использования

• Распределение питания на несколько двигателей в пульте управления
• Объединение нескольких датчиков в одну группу на входе PLC
• Подключение светильников в цепи освещения с несколькими контурами
• Создание точек ответвления в силовых цепях без монтажа клеммных колодок
• Формирование нулевой и заземляющей шины внутри распределительного щита

Практические советы

• Перед монтажом удалите изоляцию с проводов точно на длину, достаточную для глубины зажима - слишком длинный провод может замкнуть соседние контакты
• Для алюминиевых проводов используйте специальный антиоксидантный состав - даже с силиконовым вкладышем окисление возможно при длительной эксплуатации
• Проверяйте затяжку винтов через 1–2 месяца после первого включения - особенно при больших токах
• Не комбинируйте этот блок с другими типами зажимов в одной цепи без учёта различий в материале и сечении
• При необходимости замены одного зажима - весь блок можно демонтировать целиком, не нарушая остальные соединения
