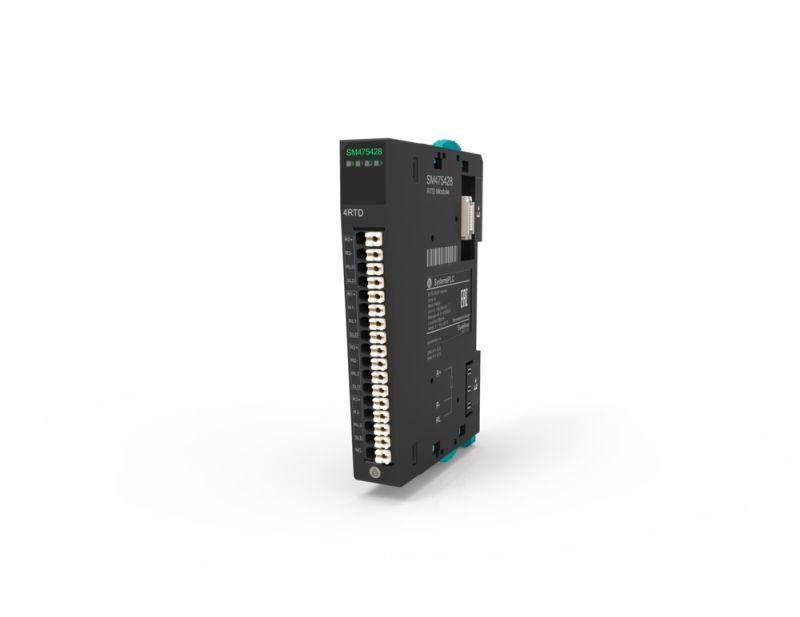

Температурный модуль ввода, 4 входа RTD сопротивление | SM475428 Systeme Electric APC

Модуль ввода температурный 4 входа RTD сопротивление от Systeme Electric (артикул sm475428) предназначен для точного измерения температуры через термосопротивления (RTD) и передачи сигнала в систему автоматизации. Подходит для промышленных применений, где важна стабильность и точность измерений.

Назначение и область применения

Модуль ввода температурный 4 входа RTD сопротивление принимает сигналы от четырёх термосопротивлений (например, Pt100, Pt1000) и преобразует их в стандартизированный выходной сигнал для PLC или контроллеров. Используется там, где требуется высокая точность измерения температуры - например, на тепловых установках, в технологических линиях пищевой и фармацевтической промышленности, в системах нагрева и охлаждения.

Технические характеристики

• Количество каналов: 4
• Тип датчиков: RTD (термосопротивление)
• Поддерживаемые типы датчиков: Pt100, Pt1000 (по умолчанию; другие типы требуют настройки)
• Измеряемый диапазон температур: зависит от типа датчика (для Pt100 - обычно от -200C до +850C)
• Разрешение измерения: до 0,1C (при использовании качественных датчиков)
• Выходной сигнал: стандартный аналоговый ток/напряжение (конкретный тип указывается в документации производителя)
• Питание: 24 В постоянного тока (типичное для промышленных модулей)

Совместимость и монтаж

Модуль ввода температурный 4 входа RTD сопротивление совместим с большинством промышленных контроллеров, поддерживающими аналоговые входы. Для подключения используется клеммная колодка - провода от термосопротивлений подключаются напрямую. Учитывайте посадочные размеры и тип шины (обычно DIN-rail 35 мм). Монтаж выполняется в распределительном щите с соблюдением правил разделения силовых и слаботочных цепей. Кабели от датчиков рекомендуется использовать экранированные, с заземлённым экраном для снижения помех.

Безопасность и стандарты

Произведено в соответствии с требованиями промышленной электроники ЕС. Соответствует нормам EMC (электромагнитная совместимость) и защищено от перегрузок и импульсных помех. Сертификация соответствует стандартам IEC 61010 и IEC 61131-2 для промышленных автоматизированных систем.

Преимущества

• Четыре независимых канала позволяют одновременно контролировать температуру в нескольких точках системы
• Высокая точность измерения благодаря компенсации сопротивления проводов (3- или 4-проводная схема подключения)
• Устойчивость к электромагнитным помехам - оптимально для работы рядом с частотными преобразователями и двигателями
• Надёжная работа в условиях вибраций и широких перепадов температур окружающей среды

Ограничения применения

• Не подходит для работы с термопарами - только с RTD (Pt100/Pt1000)
• Требует внешнего питания 24 В DC - не автономен
• Не имеет встроенной защиты от замыкания или обрыва датчика - необходимо предусмотреть диагностику на уровне ПЛК
• Не предназначен для установки во взрывоопасных зонах без дополнительной защиты

Примеры использования

• Контроль температуры в теплообменниках на химическом заводе
• Измерение температуры печей в металлургии
• Автоматизация процессов стерилизации в фармацевтике
• Регулирование температуры в системах кондиционирования воздуха крупных объектов

Практические советы

• Выбирайте термосопротивления с одинаковым классом точности - это обеспечит согласованность показаний всех четырёх каналов
• При подключении используйте 4-проводную схему, чтобы исключить влияние сопротивления кабеля на результат
• Не прокладывайте кабели от датчиков параллельно силовым линиям - минимизируйте риск наведённых помех
• Перед запуском проверьте соответствие типа датчика (Pt100 / Pt1000) в настройках модуля - неверный выбор приведёт к значительной погрешности
• Для длительной эксплуатации следите за состоянием контактов на клеммнике - окисление может вызвать скачки показаний
