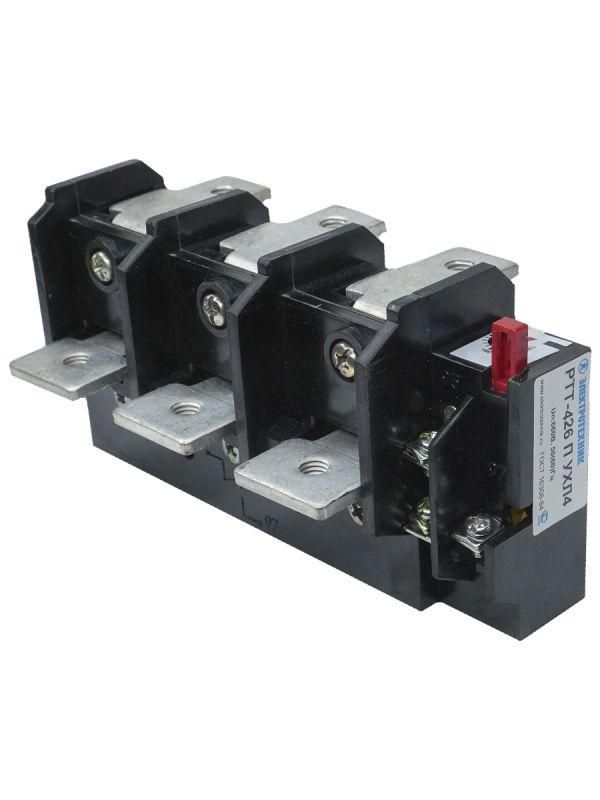

Реле электротепловое токовое-426 П УХЛ4 160А 1360-1600А 660В/50Гц 1з+1р ручной возврат IP00 Электротехник ET529231

Реле электротепловое токовое П УХЛ4 160А 1360–1600А 660В/50Гц 1з+1р с ручным возвратом и степенью защиты IP00 предназначено для защиты электродвигателей от перегрузки и фазного перекоса. Модель от бренда Электротехник подходит для установки в силовые цепи промышленного оборудования, где требуется надёжная тепловая защита без автоматического восстановления.

Назначение и область применения

Реле электротепловое токовое П УХЛ4 160А используется для защиты электродвигателей от длительных перегрузок, вызывающих перегрев обмоток. Также защищает от неравномерной нагрузки между фазами (фазный перекос). Применяется в системах управления двигателями на станках, насосах, компрессорах, конвейерах и других устройствах с постоянной или переменной механической нагрузкой.

Технические характеристики

• Токовый диапазон регулирования: 1360–1600 А - позволяет настроить порог срабатывания под конкретную мощность двигателя;
• Номинальное напряжение: до 660 В переменного тока, частота 50 Гц - совместимо с промышленными сетями;
• Количество контактов: 1 нормально замкнутый (1з) + 1 нормально разомкнутый (1р) - обеспечивает сигнализацию и управление цепью отключения;
• Механизм возврата: ручной - после срабатывания необходимо вручную перевести рычаг в исходное положение, что предотвращает самопроизвольный запуск оборудования;
• Степень защиты: IP00 - нет защиты от внешних воздействий; устройство устанавливается внутри щита или корпуса;
• Исполнение: УХЛ4 - рассчитано на работу в условиях умеренного и холодного климата, с возможностью эксплуатации при температуре от −40C до +40C и относительной влажности до 80% при 25C.

Совместимость и монтаж

Реле электротепловое токовое П УХЛ4 160А монтируется на DIN-рейку шириной 35 мм. Подключается последовательно в каждую фазу защищаемого электродвигателя через токоограничивающие катушки. Для точной настройки используйте шкалу регулировки тока срабатывания - она соответствует реальному току двигателя при максимальной нагрузке. Обязательно проверьте соответствие посадочного размера и зажимов кабеля - входные клеммы рассчитаны на провода сечением до 120 мм2.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ Р 50030.5.1, которые определяют правила проектирования и испытания тепловых реле для двигателей. Наличие ручного возврата снижает риск аварийного повторного пуска при неустранённой причине перегрузки.

Преимущества

• Высокая точность срабатывания благодаря термобиметаллическому элементу - минимизация ложных срабатываний;
• Устойчивость к колебаниям сети - работает стабильно даже при незначительных скачках напряжения;
• Долгий срок службы - конструкция без электроники, минимальное количество изнашиваемых деталей;
• Простота обслуживания - доступ к механизмам при открытой крышке, отсутствие необходимости в калибровке.

Ограничения применения

• Не применяется в помещениях с высокой запылённостью, влагой или химически активной средой - IP00 требует обязательной установки в закрытом щите;
• Не подходит для защиты маломощных двигателей - минимальный порог срабатывания 1360 А делает его неприменимым для устройств ниже 100 кВт;
• Не имеет функции автоматического возврата - требует участия оператора после каждого срабатывания, что неудобно в бесперебойных режимах работы;
• Не рекомендовано использовать в цепях с частотным преобразователем - искажённая форма тока может давать ложные показания.

Примеры использования

• Защита крупного асинхронного двигателя 160 кВт на конвейере в пищевой промышленности;
• Обеспечение безопасности насосной станции с трёхфазным двигателем 150 кВт;
• Функциональный элемент в распределительном щите металлургического производства, где есть высокие пусковые токи.

Практические советы

• Перед установкой обязательно сверьте номинальный ток двигателя с диапазоном реле - он должен попадать в середину интервала 1360–1600 А для лучшей точности;
• Проверяйте затяжку клемм после первого включения - нагрев при больших токах может ослабить контакт;
• Не устанавливайте рядом с источниками сильного тепла - это повлияет на чувствительность термобиметалла;
• Заменяйте реле при появлении следов окисления на контактах или трудностях с ручным возвратом - это признак износа механизма;
• Для систем с частым срабатыванием рассмотрите возможность перехода на электронные аналоги с автоматическим возвратом и диагностикой.
