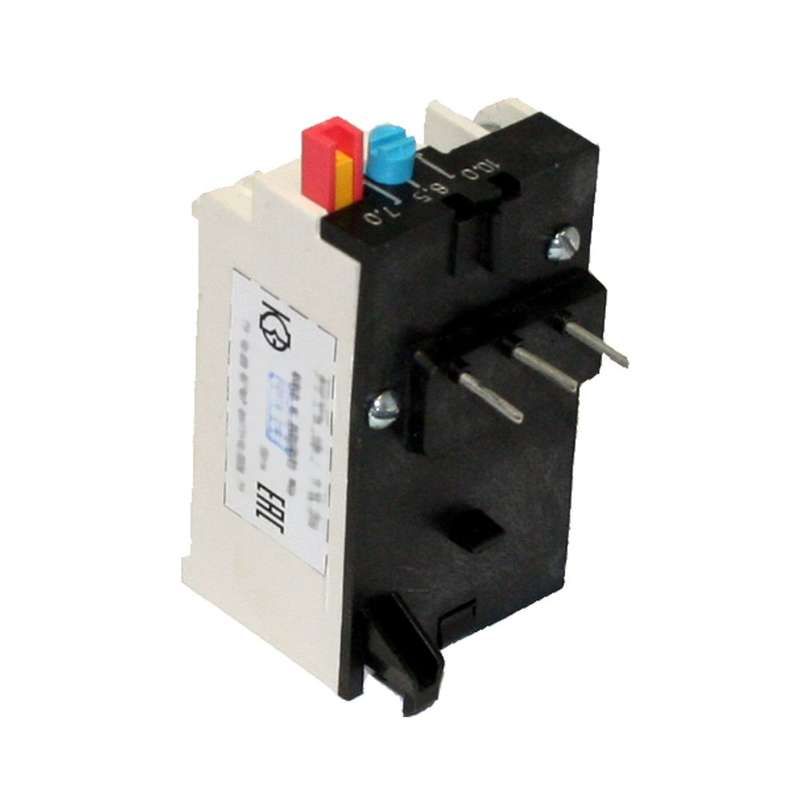

Реле электротепловое токовое РТТ5-10-1 УХЛ4 4.00А IP00 - РТТ5-10 4.0А 3,4 ..4,6А к ПМ12-010 КашинЗЭА 130110000В004.000000

Реле электротепловое токовое РТТ5-10-1 УХЛ4 4.00А IP00 от КЗЭА предназначено для защиты электродвигателей от перегрузок и обрывов фаз. Это надёжное устройство используется в системах управления приводами на предприятиях с жесткими условиями эксплуатации.

Назначение и область применения

Реле электротепловое токовое РТТ5-10-1 УХЛ4 4.00А IP00 защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок по току, включая ситуации с потерей одной из фаз. Применяется в схемах управления электроприводами в цепях переменного тока до 660 В (50/60 Гц) и постоянного тока до 440 В. Подходит для установки в щитах управления станков, насосов, конвейеров и других промышленных механизмов.

Технические характеристики

• Номинальный ток: 4 А - срабатывает при превышении этого значения, обеспечивает защиту двигателей с близким рабочим током;
• Класс точности: 10 А - допустимый диапазон регулировки тока срабатывания: 3,4–4,6 А; фактический порог зависит от температурной нагрузки;
• Число полюсов: 3 - соответствует трёхфазным сетям, контролирует все три фазы одновременно;
• Максимальное напряжение: 660 В - работает в высоковольтных цепях промышленного оборудования;
• Род тока: переменный - оптимизировано для сети 50/60 Гц, также совместимо с постоянным током до 440 В;
• Исполнение: нереверсивное - не поддерживает автоматическую смену направления вращения двигателя;
• Степень защиты: IP00 - нет внешней защиты корпуса, требует установки внутри электрошкафа или защитной оболочки;
• Способ монтажа: на аппарат - устанавливается на DIN-рейку или крепится к другому оборудованию через механическую площадку;
• Тип присоединения: винтовое - провода зажимаются болтами, требуется периодическая проверка затяжки;
• Количество переключающих контактов: 1 - один нормально замкнутый контакт для сигнализации или отключения цепи управления;
• Климатическое исполнение: УХЛ4 - рассчитано на работу при температурах от −40 C до +40 C, в условиях повышенной влажности и запылённости.

Совместимость и монтаж

Реле электротепловое токовое РТТ5-10-1 УХЛ4 4.00А IP00 совместимо с контактными аппаратами серии ПМ12-010 и другими устройствами, имеющими аналогичную посадочную платформу. Монтаж выполняется на DIN-рейку или специальную базу. Для подключения используются винтовые зажимы - рекомендуется использовать медные многожильные провода сечением 0,5–2,5 мм2. После монтажа необходимо проверить плотность затяжки контактов и исключить люфт в соединениях. Устройство не имеет собственного корпуса - обязательно размещать его в закрытом шкафе с уровнем защиты не ниже IP54.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р 50030.5.1 и международному стандарту IEC 60947-4-1. Обеспечивает безопасную отсечку питания при аварийном нагреве обмоток двигателя. Отключение происходит за счёт теплового расширения биметаллической пластины - без использования электроники, что повышает отказоустойчивость. Наличие одного контактного выхода позволяет интегрировать сигнал аварии в системы контроля и управления.

Преимущества

• Высокая надёжность благодаря механической работе без микросхем - не боится помех и скачков напряжения;
• Широкий диапазон регулировки тока срабатывания (3,4–4,6 А) - позволяет точно адаптировать защиту под конкретный двигатель;
• Устойчивость к колебаниям температуры окружающей среды - исполнение УХЛ4 гарантирует работоспособность в холодных и сырых помещениях;
• Простота обслуживания - нет необходимости в калибровке, достаточно осмотреть контакты и затянуть зажимы;
• Совместимость с популярными сериями аппаратов - легко заменяется в существующих схемах.

Ограничения применения

• Не применяется вне закрытых электрошкафов - степень защиты IP00 делает устройство уязвимым к пыли, влаге и механическим воздействиям;
• Не подходит для защиты однофазных двигателей - только трёхфазные системы;
• Не обеспечивает защиту от короткого замыкания - требует обязательной установки предохранителей или автоматических выключателей;
• Не имеет функции самовозврата - после срабатывания требуется ручная перезагрузка;
• Не рекомендовано использование в местах с постоянными вибрациями выше 0,5g - возможны ложные срабатывания.

Примеры использования

• Защита насосов в канализационных станциях;
• Обеспечение безопасности конвейерных лент на пищевых производствах;
• Контроль работы вентиляторов в HVAC-системах;
• Автоматизация станков ЧПУ с трёхфазными двигателями мощностью до 2,2 кВт;
• Подключение в составе пускателей типа ПМ12-010 для формирования полноценной цепи управления.

Практические советы

• Выбирая реле электротепловое токовое РТТ5-10-1 УХЛ4 4.00А IP00, убедитесь, что рабочий ток двигателя попадает в диапазон 3,4–4,6 А - иначе защита будет некорректной;
• Проверьте соответствие посадочных размеров перед установкой - особенно если заменяете старое реле;
• После каждого срабатывания дайте устройству остыть минимум 10 минут перед повторным включением - чтобы избежать преждевременного износа биметалла;
• Не используйте реле в открытых условиях даже временно - риск повреждения контактов и окисления выводов очень высок;
• При использовании в цепях постоянного тока следите за величиной напряжения - она не должна превышать 440 В.
