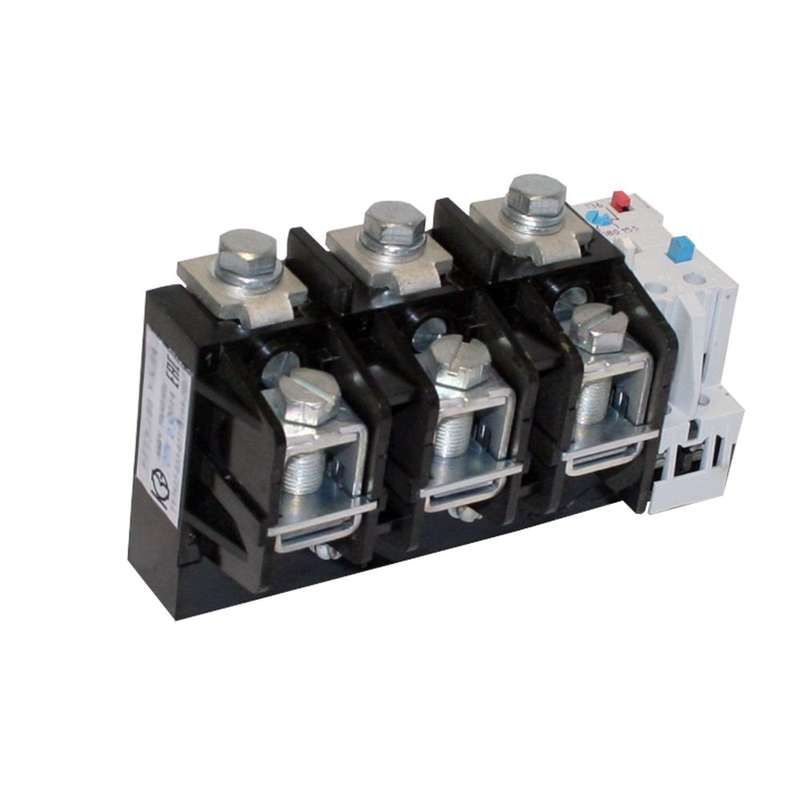

Реле электротепловое токовое РТТ5-125-0632 У3 Кашин 160063202В0000000000 КашинЗЭА

Реле электротепловое токовое РТТ5-125-0632 У3 - устройство защиты электродвигателей от перегрузки и длительного превышения рабочего тока. Произведено компанией КашинЗЭА, предназначено для установки в цепях управления и силовых контурах промышленного оборудования.

Назначение и область применения

Реле электротепловое токовое РТТ5-125-0632 У3 защищает электродвигатели от повреждений из-за перегрузки - когда ток превышает допустимый уровень на продолжительное время. Это происходит, например, при заклинивании механизма, снижении напряжения или неправильной нагрузке. Реле реагирует на тепловое воздействие, вызванное током, и отключает питание до того, как двигатель перегреется. Применяется в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с асинхронными двигателями.

Технические характеристики

• Максимальный уставочный ток: 6,3 А - предельная величина тока, при которой реле сработает при нормальной температуре окружающей среды;
• Номинальный ток расцепления: регулируется в пределах 4–6,3 А - позволяет точно настроить порог срабатывания под конкретную мощность двигателя;
• Класс нагрева: 10A - время срабатывания при 7,2-кратном токе составляет 8–12 секунд, что соответствует требованиям к защите двигателей;
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от воды или пыли;
• Условия эксплуатации: У3 - климатическое исполнение для умеренного климата, с возможностью работы при температуре от −10 C до +40 C;
• Тип монтажа: крепление на DIN-рейку 35 мм - совместимо со стандартными щитами управления.

Совместимость и монтаж

Реле электротепловое токовое РТТ5-125-0632 У3 устанавливается на DIN-рейку в комбинированных аппаратах или отдельных контакторных станциях. Для работы требуется внешний контактор, который будет выполнять фактическое отключение питания. Подключение проводов осуществляется через зажимы сверху и снизу - вход и выход должны быть подключены последовательно с двигателем. Обязательно соблюдайте полярность фаз при подключении трёхфазных двигателей. Максимальное сечение провода: 2,5 мм2.

Безопасность и стандарты

Реле электротепловое токовое РТТ5-125-0632 У3 соответствует ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Соответствие гарантирует надёжность срабатывания и безопасность при работе в промышленных условиях. Наличие сертификатов подтверждает соответствие требованиям безопасности для электрооборудования в России.

Преимущества

• Автоматическая перезагрузка после остывания - не требует ручного возврата рычага, если перегрузка была временной;
• Индикация срабатывания - красный флажок выступает при срабатывании, позволяя быстро определить причину отказа;
• Высокая механическая прочность корпуса - рассчитано на долгую работу в условиях вибраций и частых включений;
• Простой и проверенный принцип действия - не требует сложной настройки или обслуживания.

Ограничения применения

• Не предназначен для защиты от короткого замыкания - обязательно используйте автоматический выключатель или предохранители;
• Не работает при температурах ниже −10 C и выше +40 C - в холодных или жарких помещениях нужна дополнительная термокомпенсация или другой тип защиты;
• Чувствителен к ambient temperature - если реле установлено рядом с источником тепла (например, контактором), точность срабатывания может снижаться;
• Не подходит для частых пусков - более 6–8 запусков в час могут привести к преждевременному износу элементов.

Примеры использования

• Защита двигателя насоса в системе водоснабжения - предотвращает перегрев при засоре труб;
• Контроль тока в конвейере на пищевом производстве - отключает ленту при перегрузке;
• Обеспечение безопасности вентиляционной системы в цеху - исключает возгорание при затруднённом вращении крыльчатки;
• Подключение в составе пускателя для маломощных станков с ЧПУ - обеспечивает мягкую защиту от перегрузок.

Практические советы

• Настройте ток срабатывания близко к номинальному току двигателя - обычно указывается в паспорте мотора; не ставьте заведомо выше, чтобы не потерять защиту;
• Перед первым запуском проверьте положение флажка - он должен быть возвращён в исходное состояние после срабатывания;
• При использовании в многоконтактных схемах следите, чтобы все три фазы проходили через одинаковые по сечению провода - неравномерность может вызвать ложное срабатывание;
• Не устанавливайте реле рядом с нагревательными элементами или высокотемпературными контактами - это влияет на точность срабатывания;
• Проверяйте целостность контактов каждые 6–12 месяцев - окисление может увеличить переходное сопротивление и привести к неверной работе.
