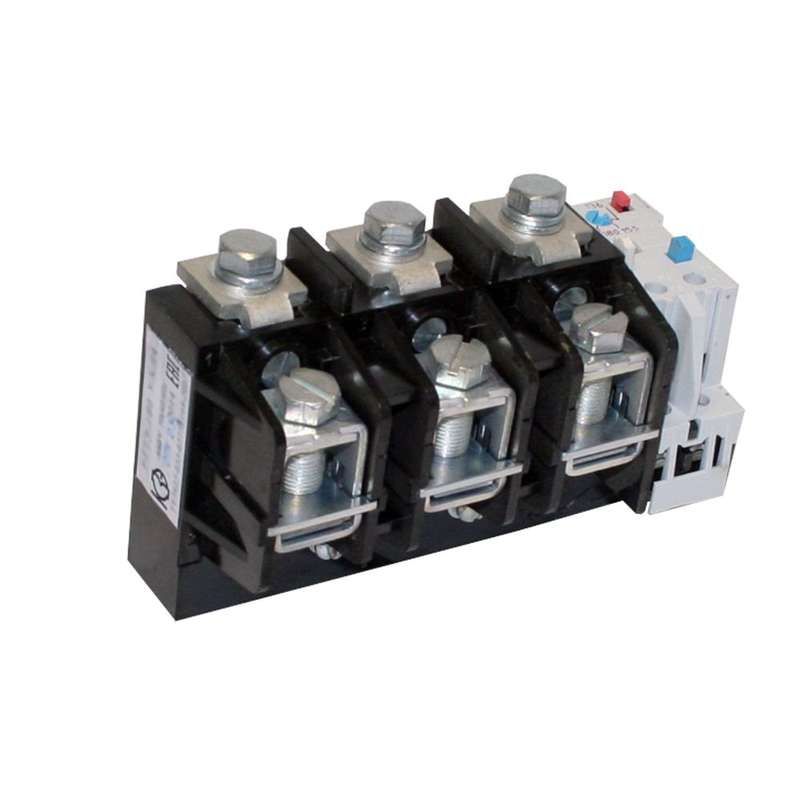

Реле электротепловое токовое РТТ5-125-0802 У3 Кашин 160080202В0000000000 КашинЗЭА

Реле электротепловое токовое РТТ5-125-0802 У3 - устройство защиты электродвигателей от перегрузки и длительного превышения рабочего тока. Произведено компанией КашинЗЭА, предназначено для установки в силовые цепи промышленного оборудования.

Назначение и область применения

Реле электротепловое токовое РТТ5-125-0802 У3 защищает электродвигатели от повреждений из-за перегрузки - когда ток превышает допустимый уровень на продолжительное время. Это происходит, например, при заклинивании механизма, снижении напряжения или увеличении нагрузки. Применяется в паре с контакторами в системах управления двигателем. Подходит для станков, насосов, компрессоров, конвейеров и другого промышленного оборудования с асинхронными двигателями.

Технические характеристики

• Максимальный уставочный ток: 8 А - регулируемый предел срабатывания, соответствует модели 0802 в названии;
• Номинальный ток устройства: до 125 А - указывает на класс реле, совместимое с контактными аппаратами этой мощности;
• Исполнение: У3 - рассчитано на работу при температуре от −40 C до +40 C и в условиях умеренного климата;
• Тип защиты: тепловая - работает за счет нагрева биметаллической пластины при превышении тока;
• Автоматический режим восстановления - после остывания реле самостоятельно возвращается в рабочее состояние;
• Подключение: встраивается в цепь последовательно с двигателем через контакторы;
• Степень защиты IP20 - не защищено от воды и пыли, требует установки внутри щита.

Совместимость и монтаж

Реле электротепловое токовое РТТ5-125-0802 У3 монтируется на DIN-рейку 35 мм в распределительном шкафу. Совместимо с контактными аппаратами серии КМИ, КТП, аналогичными моделям от КашинЗЭА. Для работы требуется внешний контактор - само реле не коммутирует основную цепь, лишь сигнализирует о перегрузке и размыкает цепь управления. Обязательно соблюдайте правильную фазировку подключения: все три фазы должны проходить через реле. Нельзя использовать в однофазных сетях без трёхполюсной нагрузки.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ 17703. Сертифицировано для применения в промышленных электроустановках. Не содержит опасных веществ согласно RoHS.

Преимущества

• Высокая надежность механической конструкции - нет электроники, что исключает отказы от помех и скачков напряжения;
• Не требует внешнего питания - работает за счет теплоты провода;
• Простой и быстрый монтаж на DIN-рейку;
• Автоматическое восстановление снижает необходимость в обслуживании после срабатывания;
• Цена ниже аналогов с электронным управлением.

Ограничения применения

• Не подходит для частотных преобразователей - тепловые реле не реагируют правильно на импульсный ток;
• Не применяются в цепях с высокими пусковыми токами более чем в 6–7 раз от номинала без предварительной проверки времени срабатывания;
• Чувствительно к окружающей температуре - если корпус реле находится рядом с источником тепла (трансформатор, нагреватель), возможны ложные срабатывания;
• Не имеет функции защиты от обрыва фазы - нужна дополнительная защита;
• Не предназначен для эксплуатации вне помещений или во взрывоопасных зонах.

Примеры использования

• Защита трехфазного двигателя насоса в системе водоснабжения;
• Обеспечение безопасности привода конвейера на пищевом производстве;
• Защита воздушного компрессора в мастерской;
• Управление вентиляционными установками в промышленных помещениях.

Практические советы

• Перед установкой выставите уставку на ток, равный номинальному току двигателя - обычно указан на шильде мотора;
• Проверьте, чтобы провода между контактором и реле были одинаковой длины и сечения - иначе возникнет дисбаланс токов;
• Не устанавливайте реле рядом с нагревательными элементами - влияние температуры среды может исказить показания;
• При замене используйте только оригинальные запчасти - особенно биметаллический элемент; некачественные аналоги дают неверное срабатывание;
• Реле электротепловое токовое РТТ5-125-0802 У3 от КашинЗЭА - проверенная временем модель, но её нельзя применять вместо современных электронных термореле в автоматизированных системах.
