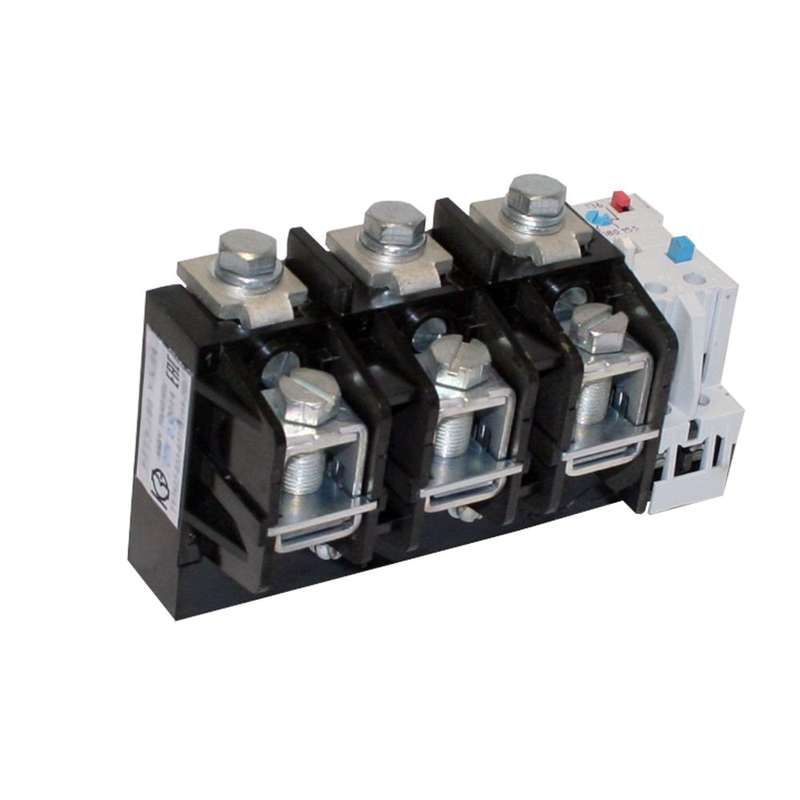

Реле электротепловое токовое РТТ5-125-1253 У3.ИУ Кашин 160125302В1000000000 КашинЗЭА

Реле электротепловое токовое РТТ5-125-1253 У3.ИУ от бренда КашинЗЭА предназначено для защиты электродвигателей от перегрузок и фазного перекоса. Это надёжный и проверенный временем аппарат, используемый в промышленной автоматике и на объектах с частыми пусками оборудования.

Назначение и область применения

Реле электротепловое токовое РТТ5-125-1253 У3.ИУ защищает электродвигатели от длительных перегрузок, вызванных превышением рабочего тока, а также от работы при неравномерном потреблении тока по фазам (фазный перекос). Применяется в паре с контакторами в цепях управления двигателей. Подходит для установки в щитах управления станков, насосов, вентиляторов, конвейеров и другого промышленного оборудования.

Технические характеристики

• Максимальный уставочный ток: 125 А - регулируемый предел срабатывания, соответствует классу тепловой защиты 10A;
• Тип исполнения: У3 - предназначен для эксплуатации в условиях умеренного климата при температуре от −40 C до +40 C;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен;
• Конструкция: механическое тепловое реле с биметаллической пластиной, без электроники;
• Тип срабатывания: самовозврат после остывания - требует manual reset после сработки;
• Подключение: винтовые зажимы для проводов сечением до 25 мм2.

Совместимость и монтаж

Реле электротепловое токовое РТТ5-125-1253 У3.ИУ монтируется на DIN-рейку шириной 35 мм. Совместимо с контактными устройствами серии КМИ, КТП, КМЛ и аналогичными моделями, имеющими стандартную посадочную площадку. Для правильной работы необходимо соблюдать порядок подключения: три фазы проходят через внутренние нагревательные элементы реле, затем сигнал передаётся на размыкание цепи управления контактора. Монтаж выполняется в вертикальном положении +-15°. Не допускается установка рядом с источниками сильного тепла или в местах с высокой вибрацией.

Безопасность и стандарты

Реле электротепловое токовое РТТ5-125-1253 У3.ИУ соответствует требованиям ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1) и сертифицировано для применения в электроустановках напряжением до 660 В переменного тока. Соответствует нормам безопасности для промышленного оборудования.

Преимущества

• Высокая надёжность благодаря механической конструкции - не зависит от сетевых помех и скачков напряжения;
• Простота обслуживания: нет необходимости замены батареек или программирования;
• Долгий срок службы - компоненты рассчитаны на десятки тысяч операций срабатывания;
• Чувствительность к реальному тепловому эффекту - точная имитация нагрева двигателя.

Ограничения применения

• Не подходит для защиты оборудования с частыми пусками (более 6 раз/час) - из-за медленного остывания биметалла возможны ложные срабатывания;
• Не обеспечивает защиту от короткого замыкания - обязательно требуется применение предохранителей или автоматических выключателей;
• Не работает при отсутствии нагрузки - не контролирует холостой ход или обрыв фазы без тока;
• Не рекомендовано использование в помещениях с повышенной запылённостью или влажностью выше 80% - степень защиты IP20 не позволяет работать в таких условиях без корпуса.

Примеры использования

• Защита асинхронного двигателя 75 кВт на конвейере в пищевой промышленности;
• Комплексная защита насосной группы в системе водоснабжения;
• Автоматизация вентиляционных установок в производственных цехах;
• Щиты управления для станков с ЧПУ, где важна стабильность работы при колебаниях нагрузки.

Практические советы

• Перед установкой проверьте соответствие уставочного тока (125 А) номинальному току двигателя - лучше выбирать реле с уставкой чуть выше, чем ниже, чтобы избежать ложных срабатываний;
• После срабатывания дождитесь полного остывания реле (до 10–15 минут) перед повторным включением - принудительное сбросить кнопку раньше может повредить механизм;
• При использовании в составе шкафа управления - обеспечьте достаточное расстояние между реле и другими нагревающимися элементами (например, терморезисторами или преобразователями частоты);
• Обязательно проверяйте затяжку винтовых зажимов - слабый контакт увеличивает риск перегрева и выхода реле из строя.
