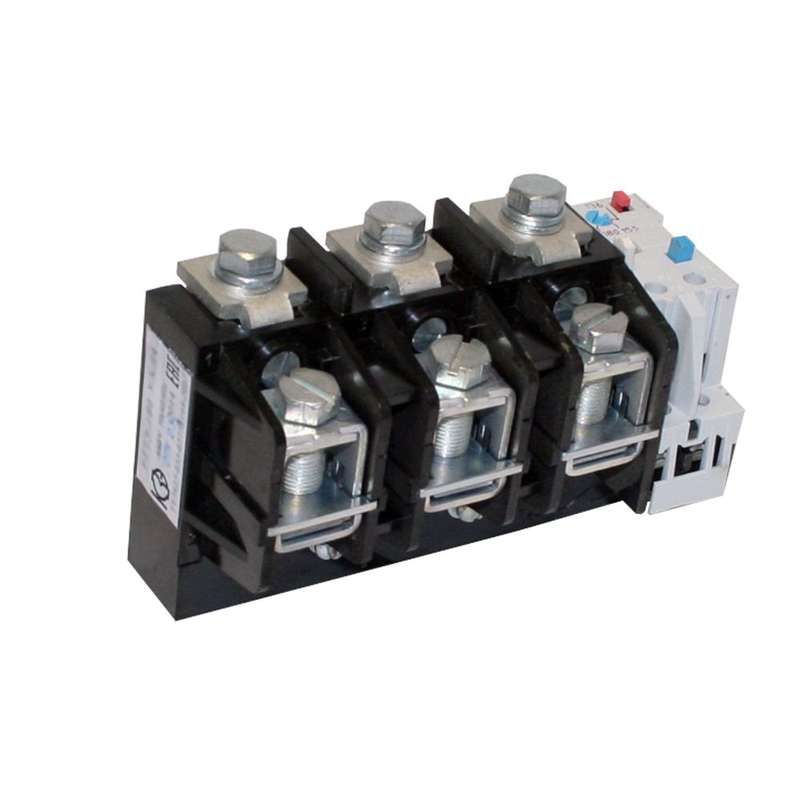

Реле электротепловое токовое РТТ5-125-1002 У3 Кашин 160100202В0000000000 КашинЗЭА

Реле электротепловое токовое РТТ5-125-1002 У3 от КашинЗЭА предназначено для защиты электродвигателей от перегрузок и длительного превышения рабочего тока. Это надёжный и проверенный временем аппарат, используемый в промышленной автоматике.

Назначение и область применения

Реле электротепловое токовое РТТ5-125-1002 У3 защищает электродвигатели от повреждений из-за перегрузки - когда ток превышает допустимые значения на продолжительное время. Оно реагирует на тепло, выделяемое током через нагревательный элемент, и отключает цепь до того, как двигатель перегреется. Применяется в системах управления насосами, вентиляторами, компрессорами, конвейерами и другим оборудованием с асинхронными двигателями.

Технические характеристики

• Максимальный ток уставки: 100 А
• Тип исполнения: У3 - для работы в условиях умеренного климата с температурой от −40 C до +40 C
• Класс отключения: 10 (время срабатывания при 7,2-кратном токе - 10–20 секунд)
• Номинальное напряжение: до 690 В переменного тока
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и брызг)
• Установка: на DIN-рейку 35 мм
• Количество контактов: один нормально замкнутый (НО) контакт для сигнализации отключения

Совместимость и монтаж

Реле электротепловое токовое РТТ5-125-1002 У3 совместимо с контакторами серий КМИ, КТП, ПМЛ и другими устройствами, имеющими стандартную посадку на DIN-рейку. Монтируется на рейку 35 мм. Подключение токоведущих проводов осуществляется к верхним и нижним зажимам - важно соблюдать правильную фазировку и плотность затяжки (не более 0,8 Нм). Для точной настройки тока срабатывания используется регулировочный винт, соответствующий номинальному току двигателя. Не требует внешнего питания - работает исключительно за счёт тепла от протекающего тока.

Безопасность и стандарты

Реле электротепловое токовое РТТ5-125-1002 У3 соответствует требованиям ГОСТ Р 50030.4.1-2012 (IEC 60947-4-1) для аппаратов низкого напряжения. Обеспечивает класс защиты от поражения электрическим током - II (двойная изоляция). Соответствует требованиям безопасности для промышленного оборудования в России и странах ЕАЭС.

Преимущества

• Высокая механическая прочность корпуса - рассчитано на долгую работу в вибрационных средах
• Автоматический режим восстановления после срабатывания - не требуется ручной сброс
• Индикация срабатывания: рычажок выступает при отключении, что позволяет легко определить причину остановки
• Не зависит от качества сети - работает даже при значительных колебаниях напряжения
• Низкий уровень шума при работе

Ограничения применения

• Не предназначен для защиты двигателей с частыми пусками (более 6–8 раз в час) - возможен преждевременный износ нагревательного элемента
• Не обеспечивает защиту от короткого замыкания - необходимо использовать предохранители или автоматы с мгновенной расцепляющей катушкой
• Чувствителен к окружающей температуре: установка должна выполняться вблизи контролируемого объекта, чтобы избежать влияния внешних тепловых потоков
• Не рекомендуется применять в помещениях с высокой запылённостью или влажностью выше 90 % - риск окисления контактов

Примеры использования

• Защита асинхронного двигателя 7,5 кВт на конвейере в пищевой промышленности
• Обеспечение безопасной работы насосной группы в системе водоснабжения
• Комплексная защита вентилятора в HVAC-системе с использованием контактора КМИ-100
• Подключение в пускатели типа ПМЛ-100 для управления станками с периодическими нагрузками

Практические советы

• Настройте ток срабатывания реле на 10–15 % выше номинального тока двигателя - это компенсирует пусковые импульсы
• Проверьте соответствие сечения провода и токовой нагрузки перед подключением - перегрузка проводки снижает эффективность защиты
• При многократных срабатываниях осмотрите нагревательный элемент - признаки потемнения или деформации указывают на необходимость замены
• Не устанавливайте рядом с источниками тепла (печи, нагреватели) - это вызывает ложные срабатывания
• Для удобства обслуживания комбинируйте с кнопками сброса и индикаторами состояния на щите управления
