ТЕПЛОВОЕ РЕЛЕ ПЕРЕГРУЗКИ MRG F185 75-95A КЛАСС 10 | MRG18595 SE APC

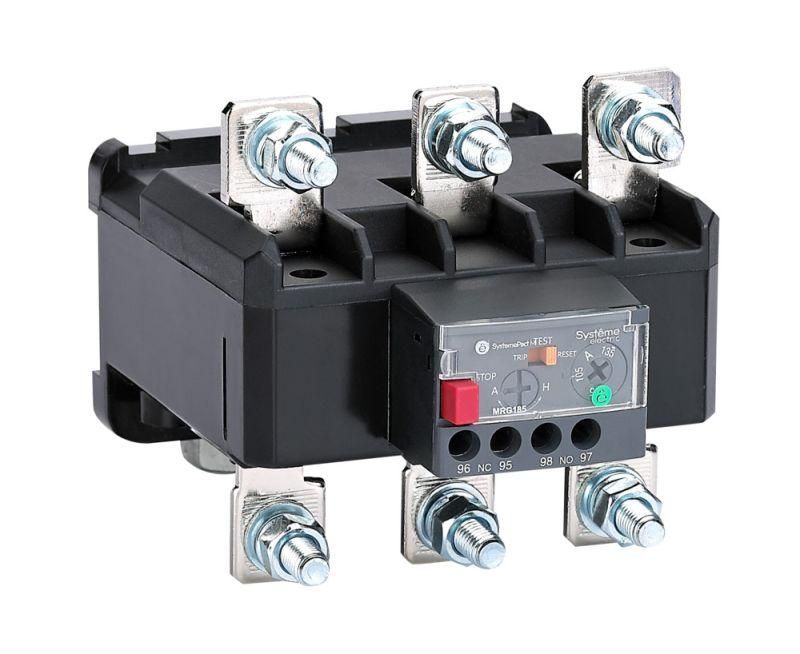

Тепловое реле перегрузки MRG F185 75–95 A класс 10 SE - устройство для защиты электродвигателей от перегрузок, обрыва фазы и длительного пуска. Разработано для установки прямо под контакторами серии MC1G, обеспечивает надёжную работу в промышленных системах с номинальным током до 95 А. Бренд Systeme Electric, артикул mrg18595.

Назначение и область применения

Тепловое реле MRG F185 75–95 A класс 10 SE защищает трёхфазные электродвигатели от повреждений, вызванных длительной перегрузкой, обрывом одной из фаз, слишком долгим пуском или заклиниванием ротора. Устройство работает в паре с контакторами серии MC1G и устанавливается непосредственно на них - без дополнительных креплений. Подходит для станков, насосов, компрессоров, конвейеров и другого оборудования с высокой частотой запусков.

Технические характеристики

• Номинальный ток: 95 А (диапазон регулировки - 75–95 А)
• Класс точности: 10 (время срабатывания при 6-кратном токе - 10–20 секунд)
• Количество силовых полюсов: 3 (защита всех трёх фаз)
• Максимальное рабочее напряжение: 690 В
• Количество переключающих контактов: 1 нормально замкнутый (NC) контакт для сигнализации отключения
• Тип подключения силовой цепи: винтовые зажимы
• Способ монтажа: прямое подключение к контактору, без дополнительных кронштейнов
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Тепловое реле MRG F185 75–95 A класс 10 SE проектировалось исключительно для установки на контакторы серии MC1G. Его корпус имеет специальные направляющие и крепления, обеспечивающие плотное и надёжное соединение. Подключение проводов осуществляется через винтовые зажимы - требует затяжки моментом 0,5–0,7 Нм. Не допускается использование с другими типами контакторов - это нарушит механическую и электрическую совместимость. Монтаж выполняется без инструментов, кроме отвертки для зажимов.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC/EN 60947-4-1. Класс 10 гарантирует селективное срабатывание - реле не реагирует на кратковременные импульсы тока, характерные для пуска двигателя, но точно отключает при опасной перегрузке. Конструкция выполнена из самозатухающего материала, предотвращающего распространение горения.

Преимущества

• Интеграция с контакторами MC1G снижает количество соединений и уменьшает риск ошибок при сборке
• Широкий диапазон регулировки тока (75–95 А) позволяет использовать одно реле для нескольких моделей двигателей
• Винтовое подключение обеспечивает надёжный контакт даже при вибрациях
• Один NC-контакт легко подключить к цепи управления или сигнализации аварии
• Высокая стабильность срабатывания при колебаниях температуры окружающей среды

Ограничения применения

• Не предназначен для работы в условиях постоянных ударов, вибраций выше 1g или взрывоопасных зонах
• Не защищает от короткого замыкания - требуется обязательная установка автоматического выключателя или предохранителей
• Запрещено применять при температуре ниже −25 C и выше +60 C
• Не совместимо с контактными элементами других серий - только с MC1G
• Не рекомендуется для частотных преобразователей - искажённая форма тока может вызвать ложные срабатывания

Примеры использования

• Защита асинхронного двигателя 75 кВт на конвейере с частыми пусками
• Обеспечение безопасности насосной станции с мощностью 90 кВт
• Комплексная защита вентиляционного агрегата в промышленном помещении
• Подключение в составе пускателя с контактором MC1G-95

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 75–95 А - используйте шкалу на корпусе реле для точной настройки
• При монтаже убедитесь, что реле полностью защёлкнулось на контакторе - слышен щелчок
• Не затягивайте винты зажимов с усилием больше 0,7 Нм - есть риск повреждения пластиковых деталей
• Проверяйте состояние контактов каждые 6 месяцев при интенсивной эксплуатации - окисление может вызвать ложное срабатывание
• При замене всегда используйте оригинальное реле MRG F185 75–95 A класс 10 SE - аналоги могут иметь другие времятоковые характеристики
