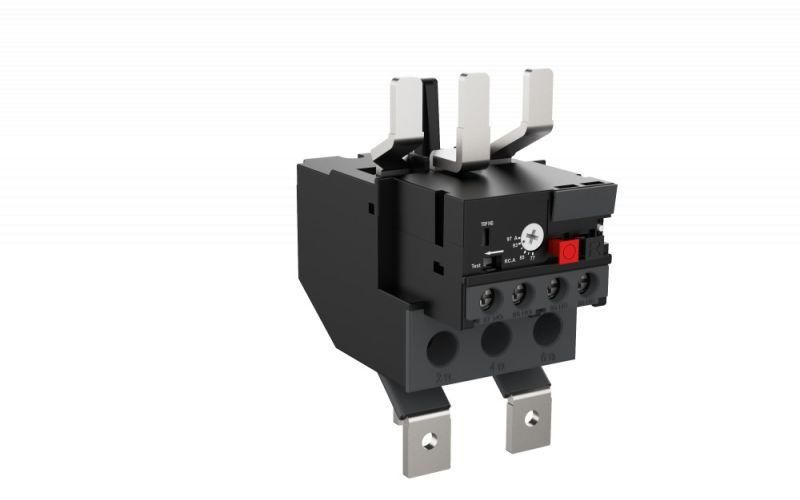

ТЕПЛОВОЕ РЕЛЕ ПЕРЕГРУЗКИ MRD F90 77-97А КЛАСС 10 | MRD3365 SE APC

Тепловое реле перегрузки MRD F90 77-97А, 80-104А КЛАСС 10 SE от Systeme Electric - устройство для защиты электродвигателей от перегрузок, обрыва фазы и длительного пуска. Артикул mrd3365 относится к серии SystemePact и рассчитано на работу в паре с контакторами MC1D.

Назначение и область применения

Тепловое реле MRD F90 защищает электродвигатели от повреждений из-за превышения допустимой нагрузки. Оно реагирует на увеличение тока, вызванное заклиниванием ротора, обрывом одной из фаз или слишком долгим временем запуска. Применяется в системах управления приводами: насосах, вентиляторах, конвейерах, компрессорах и других станках с асинхронными двигателями. Устройство устанавливается непосредственно под контактором MC1D, образуя компактную защитную группу.

Технические характеристики

• Номинальный ток: 104 А - максимальная величина тока, которую реле способно выдерживать без срабатывания при нормальной работе;
• Диапазон регулирования: 80–104 А - можно установить порог срабатывания в этом интервале, чтобы точно адаптировать защиту под конкретный двигатель;
• Класс точности: 10A - время срабатывания при перегрузке в 7,2×номинала не более 10 секунд, что соответствует требованиям IEC 60947-4-1;
• Количество силовых полюсов: 3 - обеспечивает защиту всех трёх фаз трехфазного двигателя;
• Максимальное рабочее напряжение: 690 В - подходит для сетей до 690 В переменного тока;
• Тип подключения: винтовые зажимы - надёжное механическое соединение без необходимости специальных инструментов;
• Способ монтажа: прямое подключение - крепится прямо на контактор, не требует дополнительной платформы;
• Переключающие контакты: отсутствуют - реле не управляет внешними цепями, только сигнализирует о перегрузке через механический тригер;
• Гарантийный срок: 24 месяца - подтверждает высокую надёжность сборки и материалов.

Совместимость и монтаж

MRD F90 предназначен исключительно для установки на контакторы серии MC1D. Он фиксируется механически и электрически - силовые провода подключаются к винтовым зажимам на корпусе реле, которые уже соединены с контактами контактора. Нельзя использовать с другими сериями контакторов без переходных плат. Для монтажа требуется отвертка, подходящая для затяжки винтов. Подключение выполняется после отключения питания. После установки проверьте плотность затяжки контактов - слабый контакт может вызвать нагрев и ложное срабатывание.

Безопасность и стандарты

Тепловое реле MRD F90 соответствует международному стандарту IEC 60947-4-1 для аппаратов управления и коммутационных устройств. Конструкция выполнена с учётом требований безопасности к электрооборудованию среднего напряжения. Отсутствие открытых токоведущих частей снижает риск поражения током при правильной установке.

Преимущества

• Высокая точность срабатывания благодаря классу 10A - минимизированы ложные отключения при кратковременных скачках тока;
• Удобный диапазон регулировки 80–104 А - позволяет настроить защиту под двигатель с близкими параметрами без замены устройства;
• Интеграция с MC1D - экономит место в щите, упрощает wiring и обслуживание;
• Механическая фиксация - не требует дополнительных креплений, устойчиво против вибраций;
• Отсутствие электроники - работает даже при перебоях в питании и в условиях повышенной температуры окружающей среды.

Ограничения применения

• Не подходит для однофазных двигателей - имеет только 3 полюса;
• Не предоставляет сигнал в автоматическую систему управления - нет выходных контактов, нельзя подключить к PLC;
• Не защищает от короткого замыкания - обязательно нужен предохранитель или автоматический выключатель перед реле;
• Чувствителен к температуре окружающей среды - рекомендовано избегать установки рядом с источниками тепла или в местах с резкими колебаниями температуры;
• Требует ручного сброса после срабатывания - не автономно восстанавливает работу, что безопасно, но требует внимания оператора.

Примеры использования

• Защита двигателя насоса воды в системе водоснабжения мощностью 75 кВт;
• Обеспечение безопасности конвейерной линии на пищевом заводе с двигателем 90 кВт;
• Стандартная защита вентилятора в HVAC-системе с пуском под нагрузкой;
• Подключение к контактору MC1D в распределительном шкафу промышленного оборудования.

Практические советы

• Выбирая MRD F90, сверьте номинальный ток двигателя с диапазоном регулировки 80–104 А - он должен попадать внутрь этого интервала;
• После установки отрегулируйте ток срабатывания по паспорту двигателя - используйте регулировочный винт на лицевой панели;
• Проверяйте состояние винтовых зажимов каждые 6 месяцев - окисление или ослабление может привести к перегреву;
• Если двигатель часто запускается под нагрузкой, убедитесь, что класс 10A достаточен - для очень частых пусков лучше выбрать класс 20;
• Заменяйте реле только аналогичным типом - не используйте другие модели, даже если они имеют похожий ток, так как форма и крепления отличаются.
