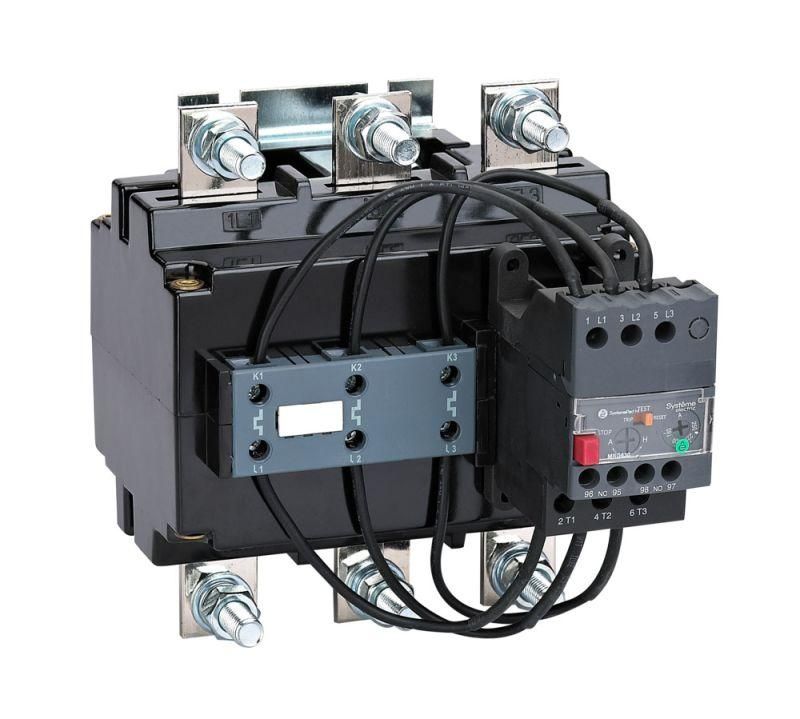

ТЕПЛОВОЕ РЕЛЕ ПЕРЕГРУЗКИ MRG F630 230-320A КЛАСС 10 | MRG630320F SE APC

Тепловое реле перегрузки MRG F630 230-320A класс 10 SE - устройство для защиты электродвигателей от перегрузок, обрыва фазы и длительного пуска. Применяется совместно с контакторами серии MC1G, устанавливается прямо под ними. Артикул mrg630320f соответствует модели из серии SystemePact MRG, рассчитанной на работу с токами до 320 А.

Назначение и область применения

Тепловое реле MRG F630 230-320A класс 10 SE защищает электродвигатели от повреждений, вызванных:

• перегрузкой по току;
• обрывом одной из фаз;
• заклиниванием ротора;
• продолжительным временем пуска.

Подходит для установки в системах управления промышленными станками, насосами, компрессорами, конвейерами и другим оборудованием с асинхронными двигателями. Работает в паре с контакторами серии MC1G - образует готовую защитную группу.

Технические характеристики

• Номинальный ток: 320 А - максимальная величина тока, которую реле способно коммутировать при нормальной работе.
• Диапазон регулирования: 230–320 А - можно настроить чувствительность срабатывания в этом интервале под конкретный двигатель.
• Класс точности: 10 - время срабатывания при перегрузке в 6 раз выше установленного значения не более 20 секунд; обеспечивает соответствие стандарту IEC 60947-4-1.
• Число полюсов: 3 - защищает все три фазы трехфазного двигателя одновременно.
• Максимальное рабочее напряжение: 690 В - допустимо применение в сетях до этой величины.
• Тип подключения: винтовые зажимы - надежное механическое соединение без необходимости пайки или быстроразъемных элементов.
• Переключающие контакты: 1 пара (НО) - используется для сигнализации срабатывания или отключения цепи управления.
• Способ монтажа: прямое подключение - устанавливается непосредственно на контактор, без дополнительных креплений.
• Гарантийный срок: 24 месяца - подтверждает высокую надежность сборки.

Совместимость и монтаж

Тепловое реле MRG F630 230-320A класс 10 SE проектировалось как модуль для прямой установки на контакторы серии MC1G. Подключается через винтовые зажимы, которые совпадают по расположению и шагу с контактами контактора - не требует адаптеров или переходников. Установка выполняется вручную: реле просто вставляется в направляющие и фиксируется щелчком. Для замены достаточно открутить провода, снять старый элемент и установить новый - никаких инструментов кроме отвертки не требуется.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60947-4-1 для тепловых реле. Класс 10 гарантирует предсказуемое время срабатывания при перегрузках, что снижает риск аварийного выхода из строя двигателей. Конструкция исключает самопроизвольное отключение при кратковременных скачках тока - реле реагирует только на продолжительное превышение нагрузки.

Преимущества

• Высокая точность срабатывания благодаря классу 10 - меньше ложных срабатываний и пропущенных аварий.
• Удобная интеграция с контакторами MC1G - экономит место в шкафу и ускоряет сборку.
• Простая настройка - регулировка тока срабатывания осуществляется поворотом ручки без демонтажа.
• Жесткая связь с контактором минимизирует потери и помехи в цепи управления.
• Долгий срок службы - металлический корпус и качественные материалы обеспечивают стабильную работу даже в условиях повышенной вибрации.

Ограничения применения

• Не предназначен для работы с однофазными двигателями - только трёхфазные системы.
• Не защищает от короткого замыкания - обязательно нужен автоматический выключатель или предохранители перед реле.
• Не работает при температуре ниже −25 C и выше +60 C - требует соблюдения условий окружающей среды.
• Запрещено использовать в взрывоопасных зонах - отсутствует сертификат ATEX/IECEx.
• Не поддерживает дистанционное управление - сигнал срабатывания доступен только через механический контакт НО.

Примеры использования

• Защита двигателя насоса воды на водозаборной станции - ток 280 А, частые пуски.
• Контроль привода конвейера на пищевом производстве - необходима защита от заклинивания роликов.
• Электропривод воздушного компрессора в цехе - длительный режим работы, риск перегрева.
• Станок с ЧПУ - требование к точности времени отключения после превышения нагрузки.

Практические советы

• Настройте ток срабатывания на 5–10 % выше номинального тока двигателя - это исключит ложные отключения при пусковых импульсах.
• Проверьте плотность затяжки винтовых зажимов - слабый контакт увеличивает нагрев и снижает надежность.
• При замене используйте оригинальное реле MRG F630 230-320A класс 10 SE - другие модели могут иметь отличную геометрию крепления.
• Обязательно проверяйте целостность всех трех фаз перед запуском - обрыв хотя бы одной может не сразу сработать, если нагрузка невысока.
• Не устанавливайте рядом с источниками сильного тепла - внешний нагрев влияет на точность срабатывания.
