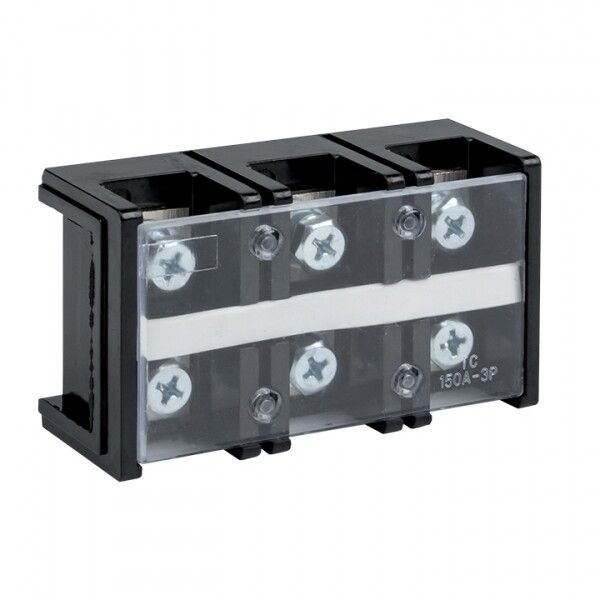

Терминал клеммный TC-1503 до 70 мм2 150A 3 клеммные пары EKF PROxima |

Терминал клеммный до 70 мм² 150 А 3 клеммные пары от EKF PROxima — надёжное решение для соединения и ответвления проводников в силовых цепях переменного тока. Подходит для монтажа в распределительных щитах, станках и других стационарных установках. Артикул tc-1503 обеспечивает устойчивый контакт при токе до 150 А.

Назначение и область применения

Терминал предназначен для присоединения и ответвления медных и алюминиевых проводников в электрических цепях переменного тока до 660 В и частотой 50 Гц. Применяется в стационарных установках: распределительных щитах, пультах управления, силовых шкафах, на конвейерах и оборудовании с высокими нагрузками. Каждая пара клемм позволяет выполнить два соединения на одном полюсе — удобно для организации группового подключения.

Технические характеристики

• Номинальный ток: 150 А
• Максимальное сечение провода: 70 мм²
• Номинальное напряжение: 660 В
• Тип соединения: винтовое — надёжная фиксация без сварки или пайки
• Количество контактов: 3 (три полюса)
• Количество клемм на полюс: 2 — каждая клемма принимает один проводник
• Способ монтажа: непосредственная установка — крепится болтами прямо на DIN-рейку или поверхность
• Температурный диапазон: от -30 °C до +100 °C — работает в суровых условиях
• Материал корпуса: термопласт с классом воспламеняемости V0 — самозатухающий, не распространяет пламя
• Расположение входов: сбоку — удобно для прокладки кабелей в плотной сборке
• Габариты: 20×41×24 мм — компактный размер для экономии места
• Цвет: чёрный — совместим с большинством стандартных щитов

Совместимость и монтаж

Терминал tc-1503 монтируется без дополнительных адаптеров — крепится напрямую на DIN-рейку шириной 35 мм или через отверстия в корпусе. Для подключения используйте гибкий или одножильный провод сечением до 70 мм². Затяжка винтов выполняется обычным отвёрткой; рекомендуемый момент — не более 2,5 Н·м, чтобы не повредить резьбу. Учитывайте, что все три полюса имеют отдельные зажимы — можно использовать как трёхфазную систему или как три независимых цепи. Соединения расположены сбоку — это снижает риск перегрева при плотном соседстве с другими элементами.

Безопасность и стандарты

Изоляционный корпус выполнен из материала с классом горючести V0 по UL94 — при возгорании материал самостоятельно затухает, предотвращая распространение огня. Соответствует требованиям к стационарному электрооборудованию согласно ГОСТ Р МЭК 60947-7-1. Работает в средах без взрывоопасных смесей и агрессивных химических испарений. Не предназначен для мобильных или вибрационных систем без дополнительной фиксации.

Преимущества

• Высокая плотность соединений: три полюса с двумя клеммами каждый позволяют организовать до шести точек подключения в компактном корпусе
• Устойчивость к температурным колебаниям — сохраняет механическую прочность даже при экстремальных значениях
• Стандартный размер и цвет — легко заменяется в существующих проектах
• Простота обслуживания: доступ к винтам без демонтажа всей системы
• Защита от случайного отсоединения благодаря жёсткой конструкции винтового зажима

Ограничения применения

Не используется для постоянного тока выше 660 В — допустим только переменный ток 50 Гц. Не рассчитан на многожильные провода с опрессовкой без предварительного зачистки и правильного ввода в зажим. Не следует применять в местах с постоянными ударными нагрузками или вибрацией без дополнительного крепления. Отказ от соблюдения максимального сечения (более 70 мм²) приведёт к перегреву и выходу из строя. Не подходит для открытого монтажа вне щита без защиты от внешних воздействий — IP-класс не указан, значит, нет гарантии против пыли и брызг воды.

Примеры использования

• Подключение трёх фаз двигателя к автоматическому выключателю
• Разветвление питания на несколько насосов в одной линии
• Объединение нулевых проводников в распределительной коробке
• Формирование группы освещения от одного автомата
• Соединение алюминиевой шины с медным кабелем в промышленном щите

Практические советы

• Перед монтажом обязательно зачищайте провода до металлического блеска — оксиды снижают контактное давление
• Проверяйте усилие затяжки винтов — слабый контакт вызывает нагрев, слишком сильный — повреждает резьбу
• При использовании алюминиевых проводов — наносите антиоксидантную пасту на контактную поверхность
• Не комбинируйте этот терминал с клеммами другого типа в одной цепи — различаются материалы и коэффициенты теплового расширения
• При проектировании учтите посадочные размеры: 20×41×24 мм — нужен минимум 30 мм свободного пространства вокруг для доступа отвёртки
• Для проверки качества соединения после монтажа используйте термокамеру или инфракрасный термометр — перегрев указывает на плохой контакт
