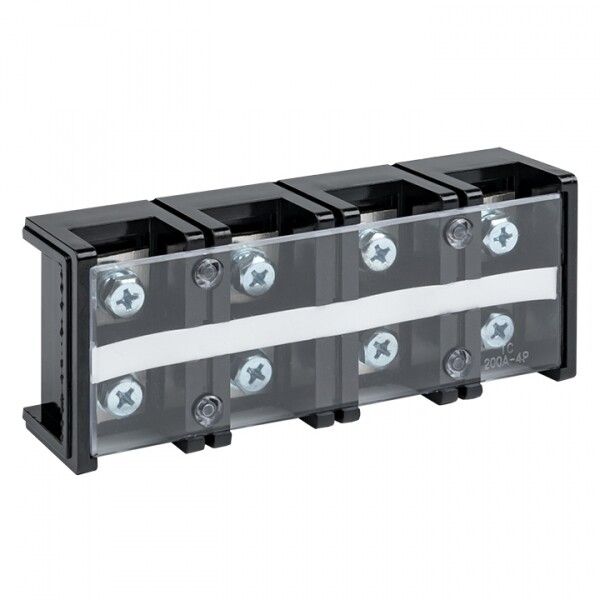

Терминал клеммный TC-2004 до 95 мм2 200A 4 клеммные пары EKF PROxima |

Терминал клеммный до 95 мм2 200 А 4 клеммные пары от бренда EKF в серии PROxima предназначен для надёжного соединения и ответвления силовых проводников в распределительных устройствах. Артикул tc-2004 обеспечивает устойчивый контакт при высоких нагрузках и подходит для жестких условий эксплуатации.

Назначение и область применения

Терминал клеммный до 95 мм2 200 А 4 клеммные пары используется для присоединения и ответвления медных и алюминиевых проводников в сетях переменного тока до 660 В и частотой 50 Гц. Применяется в стационарных электроустановках: щитах управления, распределительных шкафах, оборудовании промышленных автоматизированных систем. Подходит для сборки силовых цепей на заводах, в насосных станциях, на конвейерах и других объектах с повышенными требованиями к надёжности соединений.

Технические характеристики

• Номинальный ток: 200 А - выдерживает длительную нагрузку без перегрева
• Диапазон сечений проводников: 50–95 мм2 - рассчитан на мощные кабели
• Номинальное напряжение: 660 В - безопасная работа в высоковольтных сетях
• Тип соединения: винтовое - позволяет плотно зажимать проводники без специального оборудования
• Количество контактов: 4 - четыре пары клемм, каждая пара работает как самостоятельный полюс
• Количество клемм на полюс: 2 - возможность подключения входящего и выходящего провода на одном устройстве
• Способ монтажа: непосредственная установка - фиксируется прямо на DIN-рейке без дополнительных кронштейнов
• Рабочая температура: от –30 C до +100 C - сохраняет целостность в холодных и нагретых средах
• Класс воспламеняемости изоляции: V0 - материал самозагасает после удаления источника пламени
• Положение подключения: сбоку - удобно для маршрутизации проводов в ограниченном пространстве
• Материал корпуса: термопласт - прочный, устойчив к механическим воздействиям и химическим веществам
• Габариты: 28×23×44 мм - компактный размер для плотной укладки в шкафах
• Цвет: черный - стандартизированная цветовая маркировка для промышленного оборудования

Совместимость и монтаж

Терминал клеммный до 95 мм2 200 А 4 клеммные пары совместим с любыми DIN-рейками типа TS35/7,5 и TS35/15 согласно IEC 60715. Устанавливается путём защёлкивания на рейку - никаких болтов или сверления не требуется. Для подключения используйте отвертку с плоским лезвием; момент затяжки не регулируется - достаточно добиться плотного контакта без деформации провода. Каждая пара клемм имеет собственный зажим, что исключает риск замыкания между полюсами. Максимальное сечение - 95 мм2; меньшие провода (например, 50 мм2) требуют правильной подготовки концов - лучше использовать наконечники НШВИ для лучшей фиксации.

Безопасность и стандарты

Терминал соответствует требованиям безопасности EN 60947-7-1 и ГОСТ Р 50030.5.5. Изоляционный корпус выполнен из материала класса V0 - он не распространяет горение даже при возгорании соседних элементов. Защита от случайного доступа к токоведущим частям обеспечивается конструкцией: открытые части находятся внутри корпуса, а крышки не предусмотрены - поэтому использование возможно только в закрытых шкафах. Температурный диапазон гарантирует работу в условиях сурового климата и рядом с источниками тепла.

Преимущества

• Высокая плотность соединений: четыре пары клемм позволяют экономить место в шкафу вместо четырёх одиночных терминалов
• Удобство обслуживания: каждый полюс можно проверить и отсоединить независимо
• Стабильность контакта: винтовой механизм предотвращает ослабление при вибрациях
• Экономия времени при монтаже: одна единица заменяет несколько отдельных клемм
• Ударопрочный корпус из термопласта снижает риск повреждения при транспортировке и установке

Ограничения применения

• Не для многожильных проводов без наконечников - возможна потеря контакта при слабом зажиме
• Не рекомендован для постоянного погружения в жидкости или работы во взрывоопасных зонах - отсутствует IP-защита
• Подходит только для медных и алюминиевых проводников - несовместим с другими металлами
• Максимальное сечение - 95 мм2; более крупные кабели потребуют другую модель
• Не предусматривает функцию тестирования или контроля состояния контакта - необходимо внешнее оборудование для диагностики

Примеры использования

• Объединение нескольких питаний на одной линии в распределительном щите станка
• Отвод питания от основного кабеля к нескольким исполнительным механизмам на конвейере
• Сборка силовой секции в шкафе управления насосной установки
• Перераспределение тока между группами освещения в промышленном помещении

Практические советы

• Перед монтажом обязательно зачистите провода до металлического блеска - оксиды снижают качество контакта
• Для алюминиевых проводов используйте антиоксидантную смазку - продлевает срок службы соединения
• Проверьте соответствие сечения провода заявленному диапазону: 50–95 мм2 - попытки запихнуть больший провод приведут к повреждению клеммы
• При использовании в вибрирующих средах периодически контролируйте затяжку винтов - особенно первые недели после установки
• Артикул tc-2004 легко найти в каталогах EKF PROxima - все аналогичные модели имеют одинаковый формат обозначения
