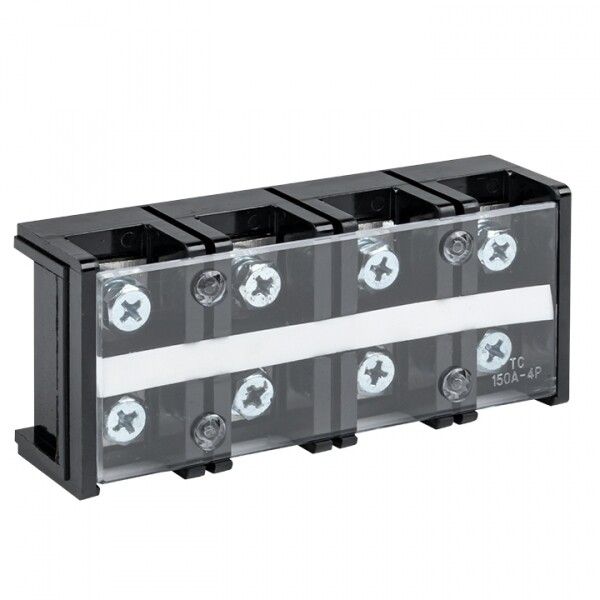

Терминал клеммный TC-1504 до 70 мм2 150A 4 клеммные пары EKF PROxima |

Терминал клеммный до 70 мм2 150 А 4 клеммные пары от EKF PROxima - надёжное решение для соединения и ответвления проводников в распределительных щитах и стационарных электроустановках. Артикул tc-1504 обеспечивает прочное винтовое соединение при высоких нагрузках, сохраняя устойчивость даже в условиях широкого температурного диапазона.

Назначение и область применения

Этот клеммный терминал предназначен для присоединения и ответвления медных и алюминиевых проводников в цепях переменного тока до 660 В и частотой 50 Гц. Подходит для использования в стационарных электрических установках: распределительных щитах, пультах управления, силовых шкафах, на станках и конвейерах. Четыре клеммные пары позволяют организовать несколько точек подключения в одном устройстве, экономя место и время при монтаже.

Технические характеристики

• Номинальный ток: 150 А - выдерживает длительную нагрузку без перегрева
• Поперечное сечение провода: до 70 мм2 - совместим с крупными жилами, включая многожильные и одножильные
• Номинальное напряжение: 660 В - безопасная работа в сетях среднего класса напряжения
• Тип соединения: винтовое - надёжное фиксирование, легко проверить и затянуть
• Количество клемм на полюс: 2 - каждая пара позволяет подключить входной и выходной проводник
• Рабочая температура: от –30 C до +100 C - работает в холодных помещениях и нагретых зонах оборудования
• Положение подключения: сбоку - удобно для прокладки кабелей вдоль стенки шкафа
• Габариты: 20×41×24 мм - компактный размер, не занимает много места в щите
• Изоляция: термопласт, класс горючести V0 - самозагасающий материал, не распространяет пламя
• Цвет: чёрный - соответствует стандартному цветовому решению промышленного оборудования

Совместимость и монтаж

Терминал клеммный до 70 мм2 150 А 4 клеммные пары устанавливается непосредственно на DIN-рейку без дополнительных креплений. Монтаж выполняется вручную: защёлкивают корпус на рейку, затем откручивают винты, вставляют провода и плотно затягивают. Для правильного контакта рекомендуется зачищать жилы на 8–10 мм, не допуская оголённых участков вне зажима. Каждый винт рассчитан на один провод - не стоит вводить два провода в одну клемму. Устройство не требует специальных инструментов, достаточно обычной отвёртки.

Безопасность и стандарты

Класс воспламеняемости V0 гарантирует, что материал корпуса не поддерживает горение - важное условие для безопасности в замкнутых пространствах. Применение термопласта обеспечивает стабильность изоляции при колебаниях температуры. Соответствует требованиям к стационарным установкам согласно ГОСТ Р 50030.5.1 и IEC 60947-7-1. Напряжение 660 В и ток 150 А соответствуют нормам для промышленного оборудования.

Преимущества

• Высокая плотность подключения: четыре пары клемм в миниатюрном корпусе снижают количество необходимых элементов
• Устойчивость к перепадам температур - можно использовать в неотапливаемых помещениях и рядом с нагревательными элементами
• Стандартный форм-фактор - совместим с любыми DIN-рейками, используемыми в промышленных щитах
• Простота обслуживания: визуальный контроль состояния соединения и быстрый доступ к винтам
• Защита от случайного отсоединения благодаря качественной конструкции зажима

Ограничения применения

• Не предназначен для работы с проводами меньшего сечения - менее 1,5 мм2 плохо фиксируются и могут выпасть
• Не используется в цепях постоянного тока выше 440 В - возможна дуга при коммутации
• Не следует применять в местах с постоянной вибрацией без дополнительной фиксации - винты могут ослабнуть
• Не подходит для подключения гибких многожильных проводов без наконечников - риск повреждения жил при затяжке

Примеры использования

• Подключение питания к группе автоматических выключателей в распределительном щите
• Разветвление фазы на несколько потребителей (например, освещение, вентиляцию, насосы)
• Объединение нескольких датчиков или исполнительных механизмов в одной точке
• Создание временного или постоянного ответвления в системе управления станком

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода - 70 мм2 максимум, меньше - тоже допустимо, но не ниже 1,5 мм2
• Для алюминиевых проводов используйте контактную смазку - предотвращает окисление и увеличивает срок службы
• Затягивайте винты равномерно, без усилия - переусиливать нельзя, это повредит внутреннюю пластиковую часть
• При сборке щита располагайте терминал так, чтобы кабели подходили сбоку - так проще избежать перегиба и перетирания
• Артикул tc-1504 часто используют в комплектации с другими изделиями серии EKF PROxima - они совпадают по дизайну и размерам, что упрощает замену и модернизацию
