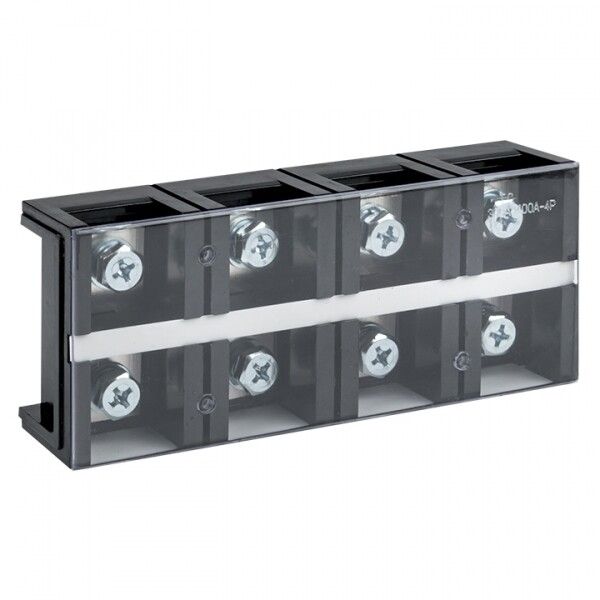

Терминал клеммный TC-3004 до 150 мм2 300A 4 клеммные пары EKF PROxima |

Терминал клеммный до 150 мм2 300A 4 клеммные пары от EKF PROxima предназначен для надёжного соединения и ответвления проводников в силовых цепях переменного тока. Этот тип клеммы используется там, где требуется высокая плотность подключений и устойчивость к механическим нагрузкам - например, в распределительных щитах, на шинах или в оборудовании с большими токами.

Назначение и область применения

Терминал клеммный до 150 мм2 300A 4 клеммные пары применяется для присоединения медных и алюминиевых проводников в стационарных электрических установках. Подходит для работы в сетях переменного тока до 660 В и частотой 50 Гц. Часто используется в промышленном оборудовании: панелях управления, преобразователях частоты, автоматических выключателях, конвейерах и системах освещения с высокой мощностью.

Технические характеристики

• Номинальный ток: 300 А
• Максимальная площадь сечения провода: 150 мм2
• Номинальное напряжение: 660 В
• Количество контактных пар: 4 (по две клеммы на каждый полюс)
• Тип соединения: винтовое - обеспечивает прочную фиксацию провода
• Способ монтажа: непосредственная установка - крепится болтами прямо на шину или поверхность
• Расположение входов: сбоку - удобно для компактной сборки в ограниченном пространстве
• Габариты: 36×27×51 мм
• Материал корпуса: термопласт - устойчив к перегреву и химическим воздействиям
• Цвет: чёрный
• Класс воспламеняемости: V0 - самозагасающий материал, соответствует требованиям безопасности
• Рабочая температура: от –30 C до +100 C

Совместимость и монтаж

Терминал клеммный до 150 мм2 300A 4 клеммные пары совместим с проводниками сечением от 16 до 150 мм2. Для монтажа используйте стандартные инструменты: отвертки с плоским или крестовым наконечником. Каждая пара клемм позволяет подключить два провода - один на вход, второй на выход. Установка осуществляется путём фиксации на DIN-рейке или через отверстия в основании. Обязательно затягивайте винты усилием, указанным в документации производителя - недостаточное или избыточное давление снижают срок службы контакта.

Безопасность и стандарты

Изоляционный корпус выполнен из материала класса V0, что гарантирует самозагасание при возгорании. Продукт соответствует требованиям к использованию в стационарных установках согласно ГОСТ Р МЭК 60947-7-1. Температурный диапазон от –30 до +100 C позволяет применять его в условиях сурового климата и нагретых помещениях, таких как машинные залы или тепловые камеры.

Преимущества

• Высокая плотность: четыре пары клемм позволяют организовать несколько ответвлений в одном устройстве, экономя место в щите
• Устойчивость к перегрузкам: рассчитан на длительную работу при 300 А без потери качества контакта
• Стандартный боковой ввод: упрощает маршрутизацию кабелей и минимизирует пересечение проводов
• Надёжная фиксация: винтовое соединение не требует специальных инструментов и легко проверяется визуально
• Совместимость с медью и алюминием: не требует переходных элементов при подключении разнородных материалов

Ограничения применения

Не рекомендуется использовать терминал клеммный до 150 мм2 300A 4 клеммные пары в цепях постоянного тока выше 48 В - возможна дуговая эрозия контактов. Также запрещено применять его в средах с повышенной влажностью без дополнительной герметизации - хотя корпус защищён, он не имеет IP-класса защиты. Не допускается использование с многожильными проводами без наконечников - они должны быть обжаты гильзами для предотвращения деформации при затяжке.

Примеры использования

• Подключение питания к группе двигателей в панели управления
• Разветвление фазы в распределительном щите крупного производства
• Объединение нескольких кабелей от солнечных панелей перед инвертором
• Сборка силового контура в системах автономного энергообеспечения

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода - 150 мм2 максимум; меньшие сечения можно использовать, но лучше применять наконечники
• При работе с алюминием используйте смазку типа Alu-Oil - предотвращает оксидирование и увеличивает срок службы контакта
• Проверяйте затяжку винтов после первых 1–2 часов работы оборудования - возможно ослабление при прогреве
• Для обслуживания и диагностики выбирайте модели с прозрачными крышками - в данном случае крышки отсутствуют, поэтому используйте визуальный контроль и тестер
• Артикул tc-3004 от EKF PROxima часто заменяет более громоздкие аналоги - идеален для модульных решений и компактных щитов
