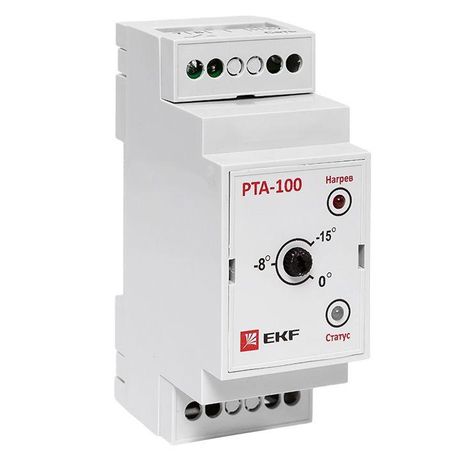

Терморегулятор РТА-100 | rta-100 EKF

Терморегулятор РТА-100 от EKF - устройство для автоматического включения обогрева на основе температуры воздуха и наличия осадков. Подходит для контроля антиобледенительных систем на крышах, лестницах, трубопроводах и других объектах, где важна надежная работа в холодную погоду. Артикул rta-100 обеспечивает точное управление при напряжении от 110 до 245 В переменного тока.

Назначение и область применения

Терморегулятор РТА-100 используется для автоматического включения систем обогрева, предотвращающих образование льда и снега. Он реагирует одновременно на два фактора: снижение температуры ниже установленного порога и наличие осадков. Это делает его идеальным решением для защиты открытых поверхностей - кровель, желобов, пандусов, перил, участков дорог и трубопроводов, уязвимых к обледенению.

Технические характеристики

• Диапазон измерения температуры: от -15 C до +5 C - можно настраивать нижний порог включения обогрева в этом интервале;
• Номинальное напряжение питания: 110–245 В переменного тока - совместим с большинством сетей в России и странах СНГ;
• Управление: встроенное реле 16 А, а также возможность подключения внешних контакторов для нагрузок выше 16 А;
• Количество измерительных цепей: две - позволяет подключить один датчик воздуха (TS01) и один датчик воды (TW01);
• Выходной контакт: один нормально разомкнутый (NO) - замыкается при активации обогрева;
• Подключение: винтовые зажимы - удобны для фиксации проводов сечением до 2,5 мм2;
• Гарантийный срок: 24 месяца - соответствует стандартам качества EKF.

Совместимость и монтаж

Терморегулятор РТА-100 рассчитан на работу с датчиками TS01 (воздух) и TW01 (вода) от EKF. Для работы системы необходимо подключить оба датчика - без них устройство не будет включать обогрев даже при низкой температуре. Монтаж выполняется на DIN-рейку 35 мм. Кабели подсоединяются к винтовым клеммам: питание - L/N, выход - к обогревательным элементам, датчики - к специальным входам. Настраивается только нижний порог температуры; верхний фиксирован на +5 C - обогрев выключается при её достижении.

Безопасность и стандарты

Терморегулятор РТА-100 соответствует требованиям безопасности для электрооборудования, используемого в бытовой и промышленной среде. Работает в условиях, допускаемых для внутренней установки. Не имеет указанных степеней защиты IP - не предназначен для монтажа на открытом воздухе без корпуса. Рекомендуется устанавливать в защищённом щите или внутри помещения рядом с контролируемым объектом.

Преимущества

• Двухфакторное управление - включение только при сочетании низкой температуры и осадков, что экономит энергию;
• Встроенное реле 16 А - позволяет управлять небольшими нагревательными контурами без дополнительных аппаратов;
• Поддержка внешних контакторов - расширяет возможности для мощных систем обогрева;
• Простая настройка - требуется лишь установка нижнего порога температуры;
• Стандартное винтовое подключение - совместимо с типичной проводкой и не требует специальных инструментов.

Ограничения применения

• Не работает без подключенных датчиков TS01 и TW01 - без них система не включится, даже если температура ниже порога;
• Максимальная температура включения - +5 C, нельзя изменить - не подходит для задач, где нужен более высокий порог;
• Нет защиты от пыли и влаги (IP не указан) - запрещено монтировать на улице без дополнительного кожуха;
• Работает только с переменным током - несовместим с постоянным током (DC) и источниками типа батарей/солнечных панелей;
• Не поддерживает цифровую связь или удалённый доступ - управление только локальное, без IoT-функций.

Примеры использования

• Обогрев водосточных желобов и края крыши - предотвращает образование сосулек и ледяных пробок;
• Подогрев лестниц и пандусов на входах в здания - исключает риск скольжения;
• Защита трубопроводов с водой на открытом воздухе - предотвращает замерзание и разрыв труб;
• Обогрев площадок для грузовой техники - сохраняет проходимость зимой;
• Системы обогрева дорожных покрытий вблизи автостоянок и парковок.

Практические советы

• Выбирайте место установки терморегулятора РТА-100 в сухом, закрытом помещении - например, в электрощите рядом с обогреваемым объектом;
• Используйте датчики TS01 и TW01 только в комплекте - они синхронизированы с алгоритмом устройства;
• Проверьте сечение проводов: максимальный ток 16 А соответствует медному проводу сечением не менее 1,5 мм2, лучше - 2,5 мм2;
• Если мощность обогрева превышает 3,5 кВт (при 220 В), обязательно подключайте внешний контактор - встроенному реле этого недостаточно;
• Настройте нижнюю границу температуры на -5…-8 C - оптимально для большинства условий, чтобы избежать частых включений при слабом морозе.
