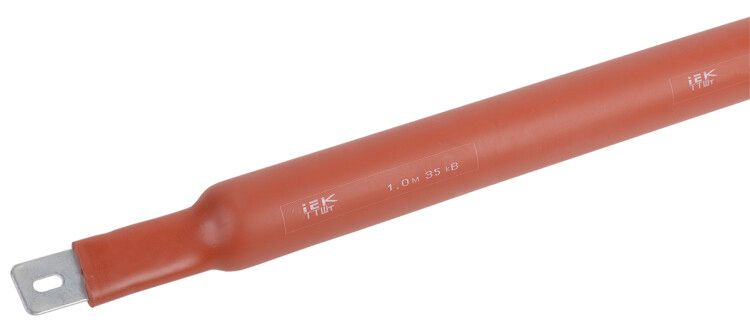

Термоусаживаемая трубка ТТШт 180/58 35 кВ 2,5:1 красная 1м | UMB-TH35-180-58-25-1-K04 IEK

Термоусаживаемая трубка ТТШт 180/58 35 кВ 2,5:1 красная 1м от IEK предназначена для изоляции и защиты высоковольтных шин на подстанциях и в РУ. Её уникальная способность уменьшать диаметр в 2,5 раза позволяет компактно изолировать крупногабаритные токопроводящие элементы, сохраняя надёжность даже в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Термоусаживаемая трубка ТТШт 180/58 35 кВ 2,5:1 красная 1м используется для электрической изоляции и механической защиты медных и алюминиевых шин на напряжение до 35 кВ. Применяется на электрических подстанциях, в ячейках КРУ, распределительных устройствах и других местах, где требуется плотная изоляция токоведущих частей в ограниченном пространстве. Подходит для изоляции шин в закрытых помещениях и на открытых площадках при условии соблюдения требований по защите от внешних воздействий.

Технические характеристики

• Тип изделия: термоусаживаемая трубка
• Коэффициент усадки: 2,5:1 - при нагреве диаметр уменьшается в 2,5 раза
• Диаметр до усадки: 180 мм - позволяет надевать на массивные шины
• Диаметр после усадки: 58 мм - обеспечивает плотное прилегание к поверхности
• Номинальное напряжение: 35 кВ - рассчитана на работу в сетях до 35 000 В
• Материал: полиолефин - устойчив к старению, влаге и химическим веществам
• Толщина стенки после усадки: 4 мм - усиленная изоляция для высокой прочности
• Исполнение: толстостенная - повышает механическую и электрическую стойкость
• Рабочая температура: от –40 C до +110 C - работает в суровых климатических условиях
• Цвет: красный - стандартизированная цветовая маркировка для высоковольтных цепей
• Срок службы: 30 лет - долговечность при правильной установке и эксплуатации

Совместимость и монтаж

Термоусаживаемая трубка ТТШт 180/58 35 кВ 2,5:1 красная 1м совместима со всеми типами медных и алюминиевых шин, имеющих диаметр до 180 мм. Монтаж выполняется путём термоусадки: трубка надевается на шину, затем равномерно прогревается газовой горелкой или тепловым феном до полного сжатия. Для качественной усадки важно соблюдать равномерный нагрев - особенно на торцах, чтобы избежать образования воздушных пузырей. После усадки материал образует герметичную оболочку без зазоров.

Безопасность и стандарты

Термоусаживаемая трубка ТТШт 180/58 35 кВ 2,5:1 красная 1м соответствует требованиям ГОСТ 17675-87, который регламентирует параметры изоляционных материалов для высоковольтных систем. Материал не поддерживает горение, не выделяет токсичных веществ при нормальной эксплуатации. Цветовая маркировка (красный) соответствует принятой практике для обозначения высоковольтных участков.

Преимущества

• Высокая степень усадки (2,5:1) позволяет использовать одну трубку на широком диапазоне диаметров шин
• Толстостенная конструкция (4 мм) обеспечивает запас электрической прочности
• Стойкость к влаге, пыли и химической коррозии продлевает срок службы изоляции
• Плотное прилегание снижает риск возникновения поверхностных пробоев и коротких замыканий
• Не требует дополнительных креплений - сама фиксируется на шине после усадки

Ограничения применения

• Не предназначен для использования вне помещений без дополнительной защиты от УФ-излучения - материал не имеет UV-стабилизатора
• Не рекомендуется применять при температурах выше +110 C - возможна деформация материала
• Не следует использовать для изоляции шин с острыми кромками или неровностями - необходимо предварительно зачистить и округлить края
• Запрещено применять в средах с постоянным контактом с маслом, бензином или растворителями - материал не устойчив к органическим жидкостям

Примеры использования

• Изоляция медных шин в ячейках КРУ-10(35) кВ на подстанциях
• Защита алюминиевых шин в распределительных щитах промышленных предприятий
• Герметизация соединений между секциями шинопровода
• Изолирование переходов от кабельных выводов к шинам в силовых трансформаторных камерах

Практические советы

• Перед монтажом проверьте, что диаметр шины не превышает 180 мм - иначе трубка не сможет надеться
• Обязательно используйте термофен с регулировкой температуры; избегайте открытого пламени - это может повредить материал
• При работе в холодную погоду (ниже –20 C) предварительно согрейте трубку до комнатной температуры - усадка будет неравномерной
• После усадки осмотрите все участки: если есть вздутия или неплотные зоны - повторно прогрейте эти места
• Для удобства монтажа на длинных шинах можно использовать несколько отрезков по 1 метру - стыки должны перекрываться на 20–30 мм
• Артикул umb-th35-180-58-25-1-k04 - единственный идентификатор для заказа; убедитесь, что выбираете именно эту модификацию, так как аналоги могут отличаться по толщине или коэффициенту усадки
