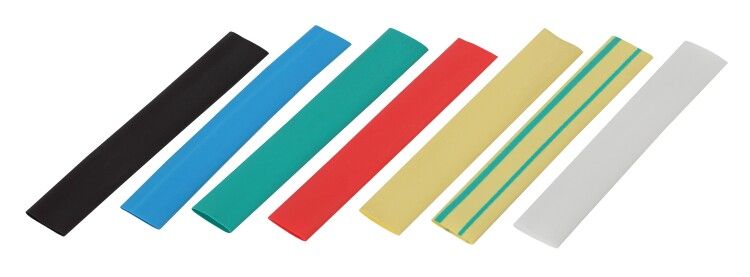

Термоусаживаемая трубка ТУТнг 14/7 набор (7 цветов по 3 шт. 100мм) (280/6720) | Б0038922 ЭРА

Набор термоусаживаемых трубок ТУТнг 14/7 (7 цветов по 3 шт, 100 мм) от ЭРА предназначен для изоляции и защиты мест соединений проводов, а также для маркировки кабелей. Каждый комплект содержит семь цветов по три трубки длиной 100 мм - удобно для систематизации проводки в распределительных щитах, панелях управления и других электротехнических устройствах.

Назначение и область применения

Набор термоусаживаемых трубок ТУТнг 14/7 используется для:

• изоляции оголённых участков проводов после скрутки или пайки;
• защиты соединений от влаги, пыли и механических повреждений;
• цветовой маркировки фаз, нулевых и заземляющих жил;
• уплотнения и герметизации кабельных проходов в корпусах оборудования.

Подходит для работы в бытовой, промышленной и транспортной электротехнике - например, при монтаже освещения, автоматических систем, станков, панелей управления.

Технические характеристики

• Диаметр трубки до усадки: 14 мм
• Диаметр трубки после усадки: 7 мм
• Коэффициент усадки: 2:1 - трубка сжимается вдвое при нагреве
• Длина каждой трубки: 100 мм
• Количество цветов в наборе: 7 (по 3 штуки каждого цвета)
• Материал: полиолефин с адгезивным слоем внутри

Трубки сужаются равномерно при воздействии тепла (например, от фена), плотно облегают поверхность провода и образуют прочную изоляционную оболочку.

Совместимость и монтаж

Термоусаживаемые трубки ТУТнг 14/7 совместимы с медными и алюминиевыми проводами диаметром до 7 мм после усадки. Перед использованием необходимо:

1. Защитить провода от перегрева - не направляйте пламя прямо на изоляцию кабеля.
2. Надеть трубку на провод до соединения - лучше заранее, чем потом.
3. Соединить провода (скрутка, пайка, клеммы).
4. Переместить трубку на место соединения и равномерно прогреть феном до полного сжатия.

Не требуется использование клея, изоленты или специнструмента - достаточно обычного термофена.

Безопасность и стандарты

Трубки соответствуют требованиям к электроизоляции и не поддерживают горение. Материал устойчив к перепадам температур (-50C…+125C). Применяются в соответствии с ГОСТ Р 50571.5.52 и IEC 60688. Напряжение изоляции рассчитано на работу в сетях до 1000 В переменного тока.

Преимущества

• Высокая степень защиты благодаря двойному слою - основной материал + внутренний клейкий слой
• Яркая цветовая маркировка ускоряет обслуживание и диагностику
• Гибкость и долговечность - не трескаются при изгибе и не высыхают
• Набор экономичен: 21 трубка на 7 цветов покрывает большинство задач в одном проекте

Ограничения применения

• Не подходят для постоянного контакта с открытым огнем или высокими температурами выше 125C
• Не рекомендованы для наружной установки без дополнительной защиты от УФ-лучей
• Не заменяют силовые соединители - применяются только для изоляции уже выполненных соединений
• При усадке не должны перекрывать крупные кабельные ответвления - диаметр 14 мм до усадки ограничен

Примеры использования

• Изоляция скруток в распределительной коробке квартиры
• Маркировка фаз L1/L2/L3 в трехфазном щите
• Защита паяных соединений в контроллерах и преобразователях частоты
• Обмотка кабелей в пульте управления станком для предотвращения перетирания

Практические советы

• Выбирайте цвета по стандарту: красный - фаза, синий - ноль, желто-зеленый - земля
• При работе с многожильными проводами - проверьте, чтобы суммарный диаметр после скрутки не превышал 7 мм после усадки
• Не используйте открытый газовый пламя - риск перегрева и возгорания; применяйте термофен с регулировкой температуры
• Храните набор в сухом месте - влага снижает эффективность адгезивного слоя
• Если трубка не сжалась полностью - не торопитесь, продолжайте равномерный прогрев, особенно в местах сгибов
