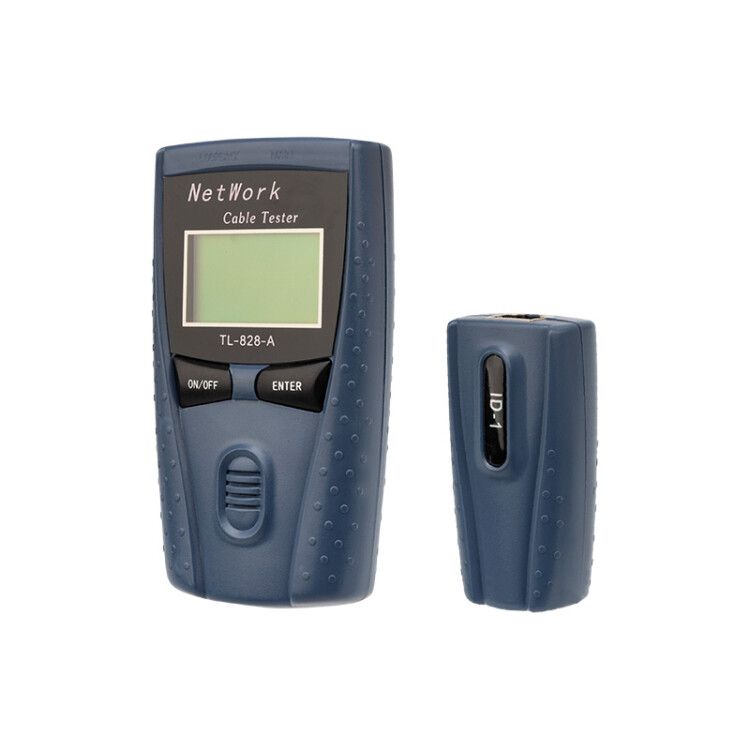

Тестер кабеля многофункциональный RJ-45 828 | 12-1009 REXANT MEET

Тестер кабеля многофункциональный RJ-45 828 от REXANT — надёжный инструмент для проверки целостности, правильности расpinовки и измерения длины кабелей витой пары Cat 5, 5e и 6. Устройство сочетает светодиодную индикацию с ЖК-дисплеем, сохраняет результаты тестов и работает от четырёх батареек AA.

Назначение и область применения

Тестер кабеля многофункциональный RJ-45 828 используется для диагностики сетевых кабелей Ethernet. Он выявляет обрывы, короткие замыкания между проводами, перекрёстные соединения (cross-talk) и неверную последовательность жил. Подходит для монтажников, системных администраторов и техников, которые работают с локальными сетями, телефонными системами или IP-камерами. Применяется при установке, обслуживании и ремонте кабельных трасс в офисах, жилых домах, на объектах связи и промышленных площадках.

Технические характеристики

• Тип тестера: для витой пары (RJ-45)
• Поддерживаемые категории кабеля: Cat 5, Cat 5e, Cat 6
• Длина кабеля: измеряется от 5 до 450 метров с погрешностью ±1%
• Индикация: светодиодная (по каналам) + ЖК-дисплей 42×25 мм
• Функции: определение длины кабеля, поиск места обрыва (в метрах и футах), запоминание результатов тестов
• Питание: 4 × 1,5 В батарейки типа AA (в комплекте)
• Рабочая температура: от -20 °C до +70 °C
• Автоматическое отключение: после 10 минут бездействия

Совместимость и монтаж

Тестер кабеля многофункциональный RJ-45 828 совместим с любыми кабелями с разъёмами RJ-45, включая экранированные (STP) и неэкранированные (UTP). Для работы требуется подключить один конец кабеля к основному устройству, второй — к удалённому модулю (идёт в комплекте). Никаких дополнительных настроек не требует — включите питание, подключите кабель и начните тестирование. Кабели с другими типами разъёмов (например, BNC, F-type) не поддерживаются.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электроизмерительного оборудования класса II. Не имеет сертификации по специальным промышленным стандартам (IEC 61010, EN 61326), поэтому не рекомендовано для использования в высоковольтных или взрывоопасных средах. Работает исключительно с низковольтными сигналами Ethernet — безопасен для пользователя.

Преимущества

• Высокая точность измерения длины кабеля — ±1%, что важно при проектировании трасс
• ЖК-дисплей показывает не только наличие ошибок, но и расстояние до обрыва — экономит время при поиске повреждений
• Сохранение результатов тестов позволяет сравнивать состояние кабеля до и после ремонта
• Автоматическое отключение продлевает срок службы батареек
• Работает в широком диапазоне температур — подходит для монтажа как внутри помещений, так и на улице

Ограничения применения

• Не поддерживает кабели с разъёмами других типов (RJ-11, USB, HDMI и т.п.)
• Не способен определять скорость передачи данных или качество сигнала — только физический уровень (обрыв, перемычка, перекрёст)
• Максимальная измеряемая длина — 450 м; более длинные кабели будут показывать максимальное значение без детализации
• Не предназначена для автоматической проверки PoE (питания по Ethernet) — только тестирование проводов

Примеры использования

• Проверка новой сети в офисе: все порты коммутатора подключены — тестер покажет, где есть обрыв или неправильная распиновка
• Поиск повреждения в кабеле, протянутом под полом: при обрыве на 127 метре дисплей сразу покажет расстояние
• Настройка видеонаблюдения: проверка кабелей IP-камер перед подключением к NVR
• Ремонт старой телефонной системы: выявление перепутанных пар в кроссах

Практические советы

• Перед использованием всегда проверяйте заряд батареек — слабый заряд может давать ложные результаты
• При работе в условиях повышенной влажности или пыли используйте защитный чехол — сам тестер не имеет защиты IP
• Для точного измерения длины кабеля убедитесь, что на обоих концах установлены исправные разъёмы RJ-45
• Сохранённые данные можно использовать для составления карты кабельной инфраструктуры — записывайте номера портов рядом с результатами
• Если тестер не реагирует на подключение — попробуйте заменить батарейки: даже новые элементы иногда имеют плохой контакт
