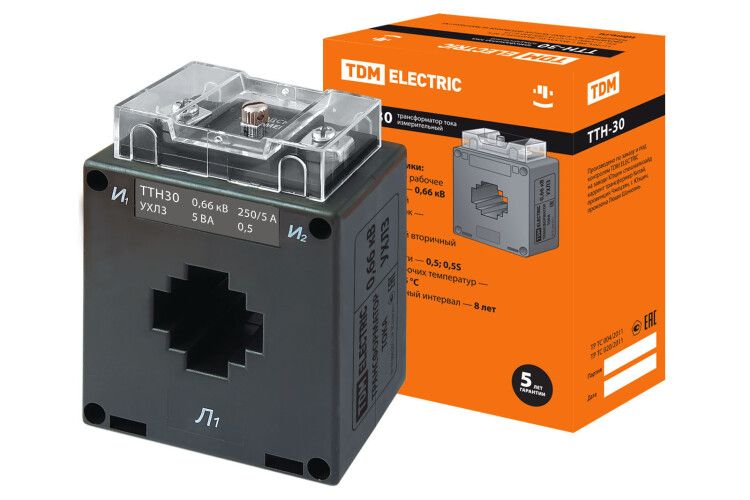

Трансформатор тока измерительный ТТН 30/250/5- 5VA/0,5 - SQ1101-0081 TDM

Измерительный трансформатор тока ТТН 30/250/5-5VA/0,5 от TDM ELECTRIC предназначен для преобразования высоких токов в безопасный слабый сигнал, который используют измерительные приборы и системы автоматизации. Аппарат внесен в госреестр средств измерений, имеет межповерочный интервал 16 лет и подходит для установки в распределительных устройствах напряжением до 0,66 кВ.

Назначение и область применения

Трансформатор тока ТТН 30/250/5-5VA/0,5 используется для создания пропорционального копии тока в первичной цепи - нужной для подключения счетчиков электроэнергии, амперметров, реле защиты и систем АСУ ТП. Применяется в сетях переменного тока 50 Гц с рабочим напряжением до 0,66 кВ. Подходит для учета потребления на объектах с нагрузкой до 250 А, например: в щитах управления, на вводах в здания, в промышленном оборудовании.

Технические характеристики

• Первичный ток: 30–250 А (диапазон работы)
• Вторичный ток: 5 А (стандартный выход для подключения приборов)
• Нагрузка: 5 VA (максимальная мощность, которую можно подключить ко вторичной обмотке)
• Класс точности: 0,5 (погрешность измерения не более +-0,5% в рабочем диапазоне)
• Рабочее напряжение: до 0,66 кВ
• Частота: 50 Гц
• Корпус: негорючий самозатухающий пластик
• Межповерочный интервал: 16 лет
• Свидетельство типа: CN.C.34.158.A 74216

Совместимость и монтаж

ТТН 30/250/5-5VA/0,5 монтируется на одиночную фазную шину - проходящий через него проводник становится первичной обмоткой. Установка выполняется без разрыва цепи: шина пропускается через окно трансформатора. Клеммы вторичной обмотки защищены прозрачной крышкой, доступ к которым возможен только после ее снятия. Для подключения вторичной цепи допускаются медные и алюминиевые провода сечением, совместимым с клеммами (не указано, но типично 1,5–4 мм2). Обязательно соблюдайте полярность: выводы S1 и S2 должны быть подключены согласно схеме прибора учета.

Безопасность и стандарты

• Корпус выполнен из негорючего материала - снижает риск возгорания при перегреве
• Закрытые клеммы вторичной обмотки предотвращают случайный контакт с токоведущими частями
• Крышка клеммной коробки предусматривает возможность пломбирования - исключает несанкционированный доступ
• Трансформатор включен в Государственный реестр средств измерений РФ, все экземпляры поверены и имеют штампы на корпусе и в паспорте

Преимущества

• Высокая долговечность: межповерочный интервал 16 лет - меньше необходимости в обслуживании
• Готов к использованию сразу после установки: не требует дополнительной поверки
• Поддерживает подключение как меди, так и алюминия - удобно при реконструкциях старых сетей
• Широкий ассортимент модификаций ТТН (например, ТТН-Ш, ТТН60, ТТН100) позволяет заменить аналоги других производителей
• Прозрачная крышка клеммной коробки позволяет контролировать состояние подключений без вскрытия

Ограничения применения

• Не предназначена для постоянной работы выше 250 А - возможны перегрев и потеря точности
• Не работает с постоянным током - только с переменным 50 Гц
• Вторичная цепь должна быть замкнута во время работы: разрыв цепи при наличии тока в первичной обмотке опасен и может повредить устройство
• Не подходит для установки вне помещений без дополнительной защиты от влаги и механических воздействий
• Не рассчитана на напряжение выше 0,66 кВ - применение в сетях 10 кВ недопустимо

Примеры использования

• Учет электроэнергии на вводе в административное здание
• Подключение к трехфазному счетчику в распределительном щите промышленного цеха
• Система автоматического отключения при превышении тока в линии питания насосной станции
• Контроль нагрузки на участках с переменной нагрузкой (конвейеры, компрессоры)

Практические советы

• Выбирая ТТН 30/250/5-5VA/0,5, проверьте, чтобы максимальный ток в вашей сети не превышал 250 А - иначе используйте модель с большим диапазоном
• Обязательно проверьте наличие поверочных штампов на корпусе и в паспорте перед установкой - это гарантия легальности показаний
• При подключении алюминиевых проводов используйте переходные наконечники и смазку против окисления
• Никогда не оставляйте вторичную обмотку разомкнутой при включенном первичном токе - это вызывает опасное повышенное напряжение
• Пломбируйте крышку клеммника после монтажа - особенно там, где есть риск хищения электроэнергии
• Для точного учета выбирайте нагрузку не менее 25% от номинальной (5 VA) - иначе класс точности 0,5 может не соблюдаться
