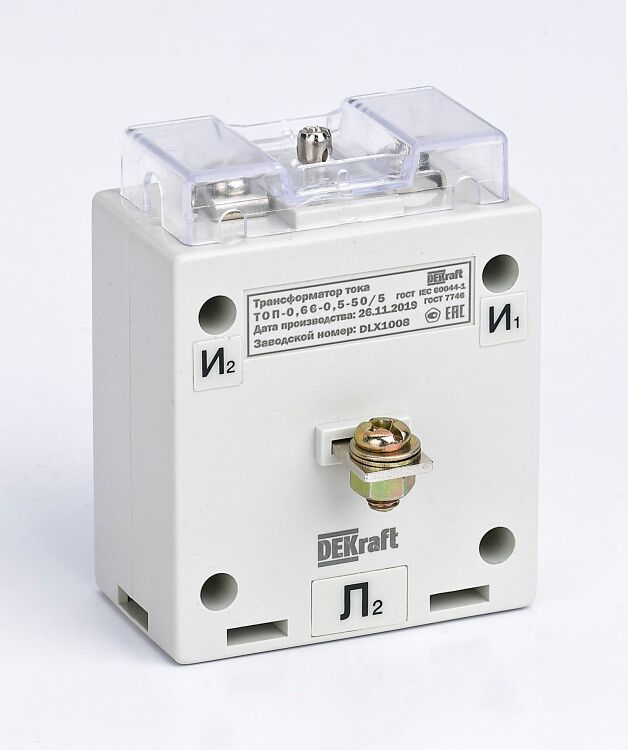

Трансформатор тока ТОП-0,66 0,5 10/5 5ВА | 50168DEK Dekraft APC

Трансформатор тока ТОП-0.66 0.5 10/5 5ВА от DEKraft предназначен для точного измерения тока в цепях до 660 В и передачи сигнала на измерительные приборы, такие как счетчики, амперметры и реле защиты. Модель с многовитковой катушкой и винтовым подключением подходит для установки на шины в распределительных щитах.

Назначение и область применения

Трансформатор тока ТОП-0.66 0.5 10/5 5ВА используется в системах учета и защиты электроэнергии в сетях переменного тока 50 Гц. Он преобразует большой первичный ток (до 10 А) в меньший вторичный (5 А), который безопасно можно подключить к измерительным приборам. Применяется в силовых щитах, на вводах объектов, в системах автоматизации и на участках с контролируемой нагрузкой - например, на станках, насосах, конвейерах и других промышленных потребителях.

Технические характеристики

• Номинальный первичный ток: 10 А
• Номинальный вторичный ток: 5 А
• Номинальное напряжение: 660 В
• Класс точности: 0.5 - позволяет использовать устройство для коммерческого учёта энергии
• Номинальная вторичная мощность: 5 ВА - максимальная нагрузка, которую может обслуживать трансформатор без потерь точности
• Коэффициент трансформации: 10/5 = 2:1
• Исполнение: многовитковый (катушечный) - обеспечивает стабильную работу при изменении тока
• Подключение вторичной обмотки: винтовые зажимы - надёжное и удобное для подключения проводов сечением до 4 мм2
• Количество вторичных обмоток: одна - не подходит для параллельного подключения нескольких приборов
• Фактор ограничения перенапряжения FS 5 - защищает от повреждения при КЗ во вторичной цепи
• Корпус: изготовлен из огнестойкого материала
• Защита от прикосновения: да - исключает случайное касание токоведущих частей

Совместимость и монтаж

ТОП-0.66 0.5 10/5 5ВА устанавливается на шину (монтажное исполнение «С шиной»). Подходит для медных или алюминиевых шин с посадочным диаметром, соответствующим внутреннему проходному отверстию трансформатора - необходимо проверить совпадение габаритов перед установкой. Установка выполняется при отключенном питании. Первичная шина проходит через центральное окно трансформатора, вторичная обмотка подключается к измерительному прибору через винтовые клеммы. Никогда не допускайте холостого хода вторичной обмотки - при отключённой нагрузке возникает опасное перенапряжение.

Безопасность и стандарты

Устройство сертифицировано и соответствует требованиям российских нормативов для оборудования в сетях до 1 кВ. Защита от прикосновения и огнестойкий корпус обеспечивают безопасность при работе в условиях повышенной плотности оборудования. Коэффициент FS 5 гарантирует, что при замыкании вторичной цепи трансформатор не выйдет из строя и не вызовет аварию.

Преимущества

• Высокая точность класса 0.5 - подходит для коммерческого учёта электроэнергии
• Стабильная работа при колебаниях температуры и нагрузки
• Малые потери мощности - снижают нагрев и увеличивают срок службы
• Надёжное винтовое подключение - минимизирует риск плохого контакта
• Защита от несанкционированного доступа - предотвращает вмешательство в измерительную цепь

Ограничения применения

• Не применяется в цепях постоянного тока - работает только с переменным током 50 Гц
• Работает только при наличии нагрузки на вторичной обмотке - запрещено оставлять её разомкнутой
• Один выход - нельзя одновременно подключать несколько приборов без согласования с проектом
• Максимальная вторичная нагрузка - 5 ВА; превышение вызывает погрешность измерений
• Не предназначен для установки вне помещений - не имеет IP-защиты, хотя корпус огнестойкий

Примеры использования

• Учёт электроэнергии на вводе в административное здание
• Подключение к электросчетчику в распределительном щите промышленного цеха
• Сигнал для реле перегрузки на двигателе насосной станции
• Контроль тока в системе автоматического управления технологическим оборудованием

Практические советы

• Перед монтажом проверьте, чтобы шина имела подходящий диаметр - трансформатор не фиксируется болтами, а просто надевается на шину
• При подключении вторичной обмотки используйте провода сечением не менее 1,5 мм2 и обязательно закручивайте винты усилием, указанным в документации
• Никогда не отключайте приборы от вторичной обмотки при включённой первичной цепи - это создаёт риск пробоя изоляции
• Для точного учёта выбирайте трансформатор с номинальной мощностью, равной или чуть выше суммарной нагрузки всех подключаемых приборов
• ТОП-0.66 0.5 10/5 5ВА от DEKraft - оптимальный выбор для замены аналогов в старых щитах, где требуется сохранение класса точности 0.5
