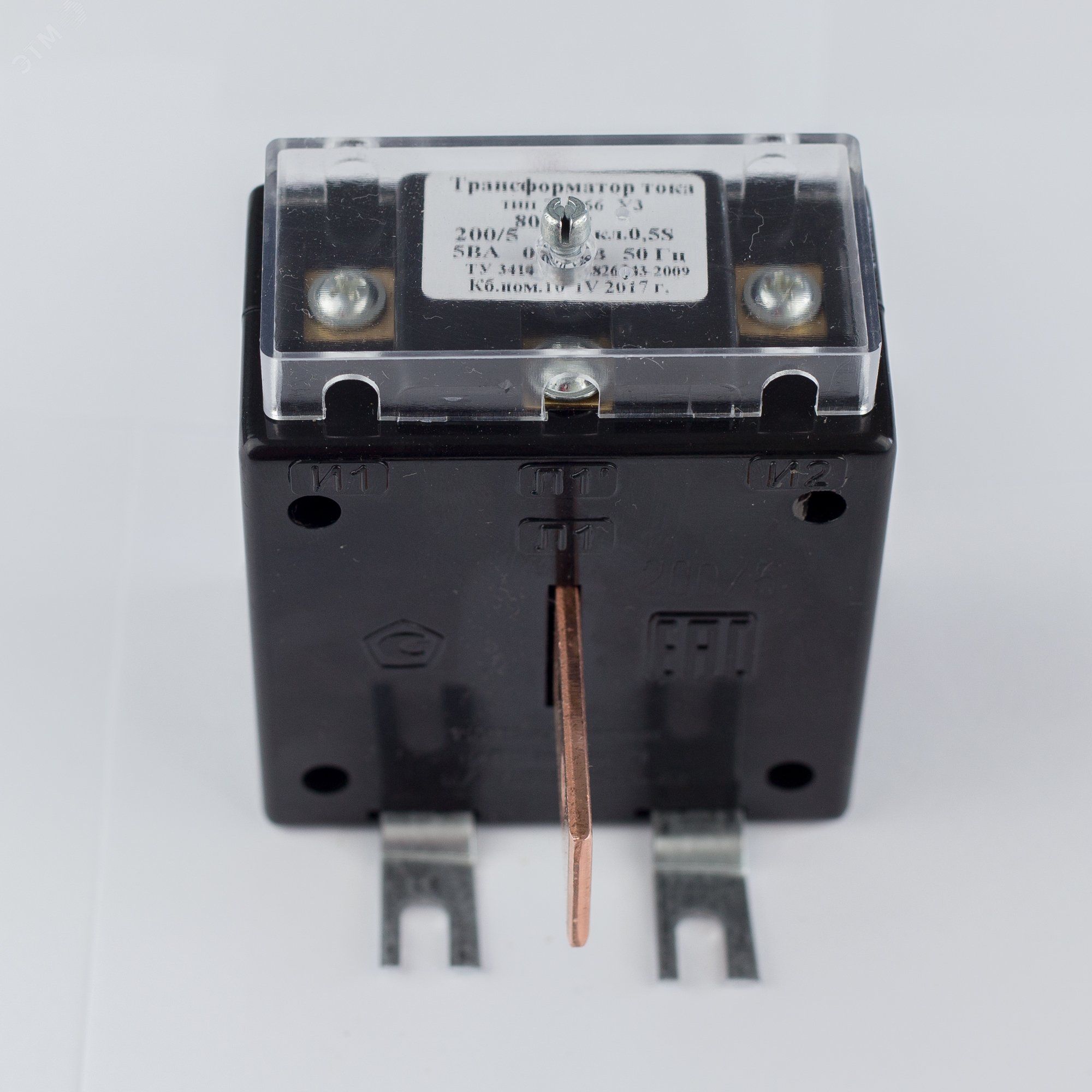

Трансформатор тока ТОП-0.66 5В.А 0.5 200/5 Кострома ОС0000066246 ФКУ ИК-1 (Кострома)

Трансформатор тока ТОП 0,66 5 ВА 0,5 200/5 - это измерительный прибор, предназначенный для снижения высоких значений тока до безопасного уровня для подключения счетчиков, реле и других устройств контроля. Производится компанией Костромское ФКУ ИК-1, артикул ос0000066246.

Назначение и область применения

Трансформатор тока ТОП 0,66 5 ВА 0,5 200/5 используется для точного измерения тока в цепях переменного тока напряжением до 660 В. Он применяется в системах учета энергии, релейной защиты и автоматизации на объектах с нагрузкой до 200 А. Подходит для установки в щитах управления, распределительных устройствах и на линиях питания оборудования промышленного назначения - например, насосов, компрессоров, конвейеров.

Технические характеристики

• Номинальное первичное напряжение: 0,66 кВ (660 В)
• Первичный ток: 200 А
• Вторичный ток: 5 А
• Мощность вторичной обмотки: 5 ВА
• Класс точности: 0,5 - обеспечивает погрешность не более +-0,5% при рабочих нагрузках
• Частота: 50 Гц
• Рабочий режим: длительный

Совместимость и монтаж

Трансформатор тока ТОП 0,66 5 ВА 0,5 200/5 устанавливается на шину или одиночный проводник без разрыва цепи - через проходное отверстие в корпусе. Для работы требуется замкнутая вторичная цепь: нельзя допускать холостой ход вторичной обмотки - это вызывает перегрев и риск повреждения изоляции. Соединение со счетчиками и реле выполняется медными проводами сечением не менее 2,5 мм2. Посадочные размеры соответствуют стандартным требованиям для трансформаторов типа ТОП.

Безопасность и стандарты

Произведен в соответствии с требованиями ГОСТ Р 8.699–2014 и ГОСТ 7746–2015 для измерительных трансформаторов тока. Обеспечивает гальваническую развязку между силовой цепью и цепями измерения, что защищает обслуживающий персонал и оборудование от высоких напряжений и импульсов короткого замыкания.

Преимущества

• Высокая класс точности 0,5 позволяет использовать прибор для коммерческого учета электроэнергии
• Стандартный выход 5 А совместим с большинством современных счетчиков и реле защиты
• Конструкция рассчитана на долговременную работу в условиях повышенной влажности и температурных колебаний
• Не требует внешнего питания - работает исключительно за счет индукции тока в первичной цепи

Ограничения применения

• Не предназначен для постоянного использования при токах выше 200 А - возможна перегрузка и потеря точности
• Запрещено работать с разомкнутой вторичной цепью - это опасно для персонала и может вывести прибор из строя
• Не рекомендован для установки в местах с частыми механическими воздействиями или вибрацией без дополнительной фиксации
• Не подходит для измерения постоянного тока - работает только в сетях переменного тока 50 Гц

Примеры использования

• Подключение к трехфазному счетчику учёта в распределительном щите промышленного предприятия
• Защита двигателя через реле перегрузки в системе конвейера
• Измерение потребления тока в главном вводе здания для системы АСКУЭ
• Контроль тока в цепях зарядки аккумуляторных батарей на подстанции

Практические советы

• Выбирая ТОП 0,66 5 ВА 0,5 200/5, проверьте, чтобы максимальный ток в вашей сети не превышал 200 А - иначе возникает риск недостоверных показаний
• Обязательно используйте перемычку или тестовый блок на вторичной стороне перед отключением прибора - это предотвратит пробой изоляции
• При монтаже следите, чтобы проводник проходил точно по центру окна трансформатора - смещение увеличивает погрешность
• Для многократного использования в разных цепях выбирайте модели с клеммами, доступными для быстрого демонтажа
• Артикул ос0000066246 от Костромского ФКУ ИК-1 имеет сертифицированную продукцию - сохраняйте документацию на случай поверки
