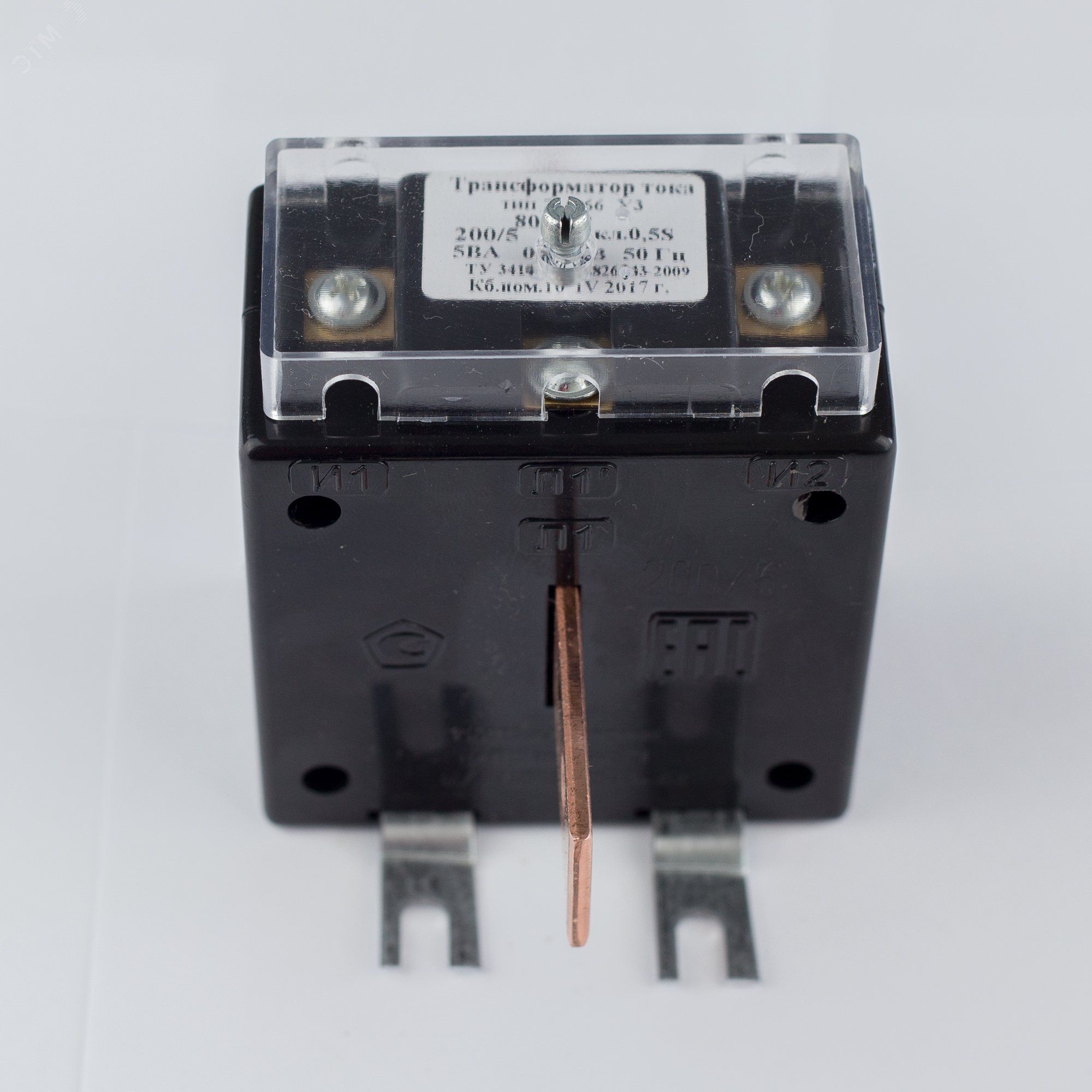

Трансформатор тока ТОП-0.66 5В.А 0.5 S 200/5 Кострома ОС0000066263 ФКУ ИК-1 (Кострома)

Трансформатор тока ТОП 0,66 5 ВА 0,5 S 200/5 от ФКУ ИК-1 (Кострома) предназначен для точного измерения больших токов путём их снижения до безопасного уровня, подходящего для подключения измерительных приборов и устройств защиты. Этот тип трансформатора применяется в энергосистемах с напряжением до 0,66 кВ.

Назначение и область применения

Трансформатор тока ТОП 0,66 5 ВА 0,5 S 200/5 используется для:

• Приведения первичного тока (до 200 А) к вторичному значению 5 А - стандартному уровню для приборов учёта и защиты;
• Подключения счётчиков активной и реактивной энергии;
• Обеспечения работы реле защиты, автоматики и сигнализации в сетях 0,4–0,66 кВ;
• Защиты измерительных приборов от повреждений при КЗ благодаря гальванической развязке.

Применяется в распределительных щитах, на вводах объектов, в цепях контроля нагрузки промышленного оборудования, насосных станциях, комплектных трансформаторных подстанций.

Технические характеристики

• Номинальное первичное напряжение: 0,66 кВ - допустимо для сетей до 660 В переменного тока;
• Первичный ток: 200 А - максимальный рабочий ток, который можно измерить через этот трансформатор;
• Вторичный ток: 5 А - выходной сигнал, совместимый со всеми стандартными измерительными приборами;
• Мощность вторичной обмотки: 5 ВА - суммарная нагрузка, которую может обеспечить трансформатор без потери точности;
• Класс точности: 0,5 - погрешность измерения не более +-0,5% в рабочем диапазоне нагрузки;
• Тип исполнения: S - класс точности сохраняется при перегрузках до 120% от номинала (например, при пусковых токах);
• Конструкция: проходной, с сердечником из холоднокатаной стали, изолированным эпоксидной смолой.

Совместимость и монтаж

Трансформатор тока ТОП 0,66 5 ВА 0,5 S 200/5 устанавливается на шины или кабели без разрыва цепи. Монтаж выполняется следующим образом:

• Первичный проводник (фаза) пропускается через центральное отверстие трансформатора - одновитковое соединение;
• Вторичная обмотка подключается исключительно к приборам с низким импедансом (счётчики, реле) - нельзя оставлять её разомкнутой!
• Рекомендованная нагрузка: 1–5 ВА; при превышении возможна потеря класса точности;
• Не требует заземления корпуса, но вторичную цепь необходимо заземлить в одной точке (обычно на щите) для безопасности.

Безопасность и стандарты

Трансформатор тока ТОП 0,66 5 ВА 0,5 S 200/5 соответствует требованиям ГОСТ 7746 и ГОСТ Р 58975-2020. Обладает повышенной механической прочностью и термостойкостью. Эпоксидная заливка обеспечивает герметичность и долговечность даже в условиях высокой влажности. Нагрев при номинальной нагрузке не превышает допустимые нормы.

Преимущества

• Высокая точность (класс 0,5) позволяет использовать его для коммерческого учёта электроэнергии;
• Класс S гарантирует работу при кратковременных перегрузках - важное преимущество для двигателей и сварочных установок;
• Проходная конструкция упрощает установку и обслуживание - не требуется демонтаж провода;
• Эпоксидная изоляция исключает необходимость техобслуживания и устойчива к химическим воздействиям;
• Совместим с большинством современных цифровых счётчиков и реле защиты.

Ограничения применения

• Не предназначен для постоянной работы при токах выше 200 А - риск перегрева и потери точности;
• Нельзя применять в цепях постоянного тока - работает только на переменном токе частотой 50 Гц;
• Вторичная цепь должна всегда быть замкнута - размыкание под нагрузкой вызывает опасное высокое напряжение;
• Не рекомендуется для установки вне помещений без дополнительной защиты от осадков и УФ-излучения;
• Максимальная нагрузка - 5 ВА; подключение нескольких приборов требует проверки суммарной мощности.

Примеры использования

• На вводе в административное здание - для учёта потребления и защиты от перегрузок;
• В цепи питания конвейера на заводе - для контроля тока и аварийного отключения;
• В комплектной трансформаторной подстанции КТП - как часть системы релейной защиты;
• В системах управления насосными станциями - для автоматического регулирования по току.

Практические советы

• При выборе трансформатора убедитесь, что номинальный ток сети не превышает 200 А - иначе используйте модель с большим коэффициентом;
• Проверьте сумму всех подключаемых приборов: если счётчик + реле = 6 ВА - выбирайте трансформатор с мощностью 10 ВА;
• Перед запуском обязательно проверьте целостность вторичной цепи - разрыв может вывести из строя оборудование и создать опасность;
• При замене старого трансформатора ТОП 0,66 5 ВА 0,5 S 200/5 - соблюдайте полярность выводов (K1-K2);
• ФКУ ИК-1 (Кострома) выпускает эту модель в соответствии с государственными стандартами - артикул ос0000066263 подтверждает соответствие.
