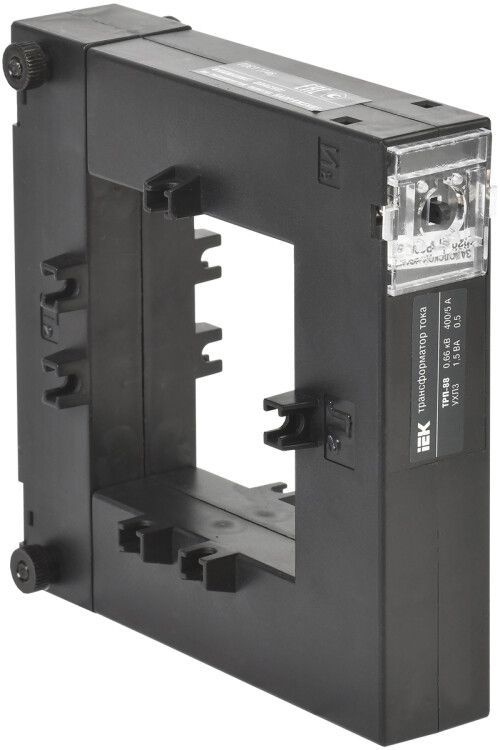

Трансформатор тока ТРП-88 400/5 1,5ВА кл. точн. 0,5 | ITT88-2-D015-0400 IEK

Трансформатор тока ТРП-88 400/5 1,5ВА класс точности 0,5 от бренда IEK предназначен для точного измерения тока в цепях переменного тока до 400 А и передачи сигнала на счетчики, устройства защиты и контроля. Артикул itt88-2-d015-0400 соответствует сертифицированному типу средства измерений и рассчитан на длительную работу в условиях промышленной автоматизации.

Назначение и область применения

Трансформатор тока ТРП-88 400/5 1,5ВА класс точности 0,5 используется для:

• коммерческого учёта электроэнергии - когда требуется высокая точность расчётов с потребителями;
• передачи сигналов измерений в системы защиты, автоматики и управления;
• подключения к измерительным приборам: счетчикам, анализаторам качества энергии, реле защиты.

Подходит для установки в щитах, распределительных устройствах, на шинах и кабелях с номинальным током до 400 А. Применяется на объектах ЖКХ, промышленности, энергообъектах, где важна надёжность и соответствие нормативам.

Технические характеристики

• Первичный ток: 400 А - максимальный ток, который можно измерять без перегрузки.
• Вторичный ток: 5 А - стандартный выходной ток для совместимости с большинством измерительных приборов.
• Номинальная мощность: 1,5 В·А - максимальная нагрузка, которую может обеспечить трансформатор без потери точности.
• Класс точности: 0,5 - погрешность измерения не более +-0,5% в рабочем диапазоне, что соответствует требованиям коммерческого учёта.
• Напряжение изоляции: 660 В - допустимое напряжение между первичной и вторичной цепью, защищает от пробоя.
• Габариты: 80×80×80 мм - компактный размер для удобного монтажа в ограниченном пространстве.
• Степень защиты IP20: предохраняет от прикосновения к токоведущим частям, но не защищает от воды и пыли - требует установки внутри закрытых корпусов.
• Диапазон температур: от –45 C до +50 C - работает в холодных и жарких условиях, включая неотапливаемые помещения.
• Срок службы: 25 лет - долговечность при соблюдении условий эксплуатации.
• Климатическое исполнение УХЛ3: рассчитан на умеренный и холодный климат с возможностью работы в помещениях с повышенной влажностью.

Совместимость и монтаж

Трансформатор тока ТРП-88 400/5 1,5ВА класс точности 0,5 имеет катушечное исполнение с окном - позволяет установить его на проводник без его разрезания. Монтаж осуществляется на монтажную плату или шину через фиксирующие элементы.

• Вторичное подключение: винтовые зажимы - обеспечивают надёжный контакт с медными проводами сечением до 2,5 мм2.
• Посадочный диаметр: внутреннее окно рассчитано на провода и шины с внешним диаметром до ~25–30 мм - проверьте габариты кабеля перед установкой.
• Фазность: однофазный - применяется в однополюсных цепях; для трёхфазных систем требуется три экземпляра.
• Заземление: вторичная цепь должна быть обязательно заземлена в одной точке - для безопасности и снижения помех.

Безопасность и стандарты

• Соответствует ГОСТ 7746 и техническим условиям ТУ 3414-001-18461115-2006.
• Прошёл испытания и внесён в Госреестр средств измерений под № 54961-13 - легализован для использования в коммерческом учёте.
• Защита от прикосновения - исключает доступ к токоведущим частям при установленном состоянии.
• Сертификаты подтверждают безопасность при работе в сетях до 660 В.

Преимущества

• Высокая точность класса 0,5 - необходима для законного учёта электроэнергии.
• Катушечная конструкция с окном - не требует отключения питания при установке.
• Долгий срок службы (25 лет) - снижает затраты на замену.
• Широкий температурный диапазон - подходит для установки в любых условиях, включая зимние площадки.
• Совместим с широким спектром измерительных приборов благодаря стандартному вторичному току 5 А.

Ограничения применения

• Не предназначен для работы вне закрытых корпусов - степень защиты IP20 не защищает от влаги и пыли.
• Не рекомендован для импульсных или несинусоидальных токов - возможны искажения показаний.
• Максимальная нагрузка 1,5 В·А - нельзя подключать несколько приборов одновременно без расчёта суммарной нагрузки.
• Только для переменного тока - не работает в постоянных цепях.
• Не следует использовать при токе выше 400 А - риск перегрева и повреждения.

Примеры использования

• Установка на входе в распределительный щит многоквартирного дома для коммерческого учёта.
• Подключение к цифровому счётчику на промышленном конвейере с током до 400 А.
• Интеграция в систему автоматического отключения при перегрузке на силовой подстанции.
• Измерение тока в цепи насосной группы в системе теплоснабжения.

Практические советы

• Перед монтажом убедитесь, что диаметр кабеля помещается в окно трансформатора - 80 мм по стороне не означает свободное прохождение всех кабелей.
• Обязательно заземлите вторичную обмотку в одной точке - иначе возникают помехи и опасность поражения током.
• Не превышайте нагрузку 1,5 В·А - сумма всех подключённых приборов (счетчик, реле, индикатор) должна быть меньше этого значения.
• Проверяйте полярность при подключении вторичной цепи - неверная фазировка даёт ошибочные показания.
• Для трёхфазных систем используйте три одинаковых трансформатора - ТРП-88 400/5 1,5ВА класс точности 0,5 - чтобы сохранить баланс и точность.
• При замене старого трансформатора - выбирайте тот же артикул itt88-2-d015-0400, чтобы не нарушить метрологическую цепочку учёта.
