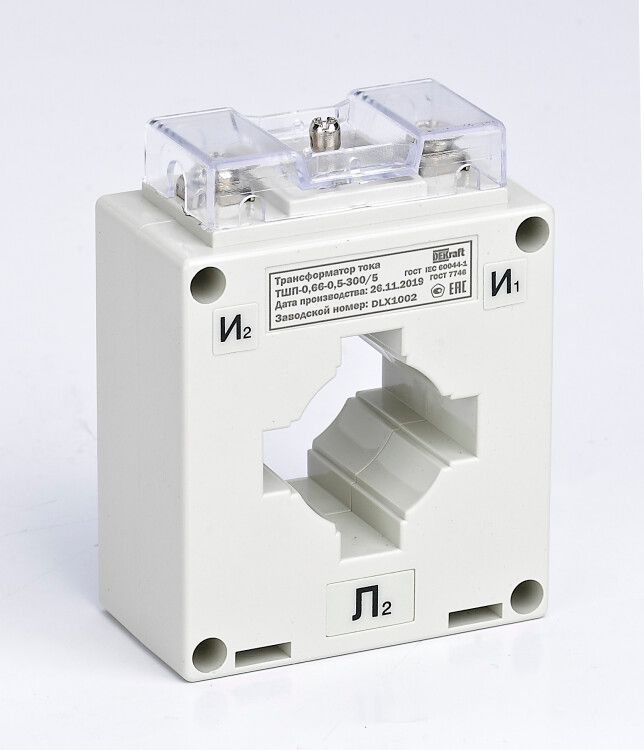

Трансформатор тока ТШП-0,66 0,5 400/5 5ВА, диаметр 40мм | 50140DEK DEKraft APC

Трансформатор тока ТШП-0.66 0.5 400/5 5ВА, диаметр 40мм от бренда DEKraft предназначен для точного измерения тока в силовых цепях до 400 А и передачи сигнала на счетчики, реле защиты и другие измерительные приборы. Монтируется на шину без разрыва цепи, что делает его удобным решением для модернизации и новых установок.

Назначение и область применения

Трансформатор тока ТШП-0.66 0.5 400/5 5ВА, диаметр 40мм используется в электрических сетях переменного тока частотой 50 Гц с рабочим напряжением до 660 В. Он преобразует большой первичный ток (400 А) в безопасный вторичный ток (5 А), который можно подключить к измерительным приборам. Применяется в распределительных щитах, на вводах, в системах автоматизации и учета электроэнергии - особенно там, где требуется высокая точность и надежность.

Технические характеристики

• Номинальный первичный ток: 400 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0.5 - позволяет использовать для коммерческого учета энергии
• Номинальное напряжение: 660 В
• Номинальная вторичная мощность: 5 ВА - достаточна для большинства современных измерительных устройств
• Диаметр отверстия: 40 мм - подходит для шин сечением до 40×10 мм
• Количество вторичных обмоток: одна
• Фактор ограничения перенапряжения (FS): 5 - защищает от повреждений при кратковременных перегрузках
• Тип исполнения: шинный, с окном - устанавливается на уже смонтированную шину
• Подключение вторичной обмотки: винтовые зажимы - надежное и проверенное решение

Совместимость и монтаж

Трансформатор тока ТШП-0.66 0.5 400/5 5ВА, диаметр 40мм монтируется на шину без ее демонтажа. Установка выполняется путем разведения двух половин корпуса вокруг шины и фиксации болтами. Диаметр отверстия 40 мм соответствует стандартному сечению шины 40×10 мм - важно проверить соответствие перед монтажом. Вторичные выводы подключаются через винтовые клеммы - рекомендуется использовать провода сечением не менее 1,5 мм2 и плотно затягивать контакты. Обязательно замыкать вторичную обмотку при отключенном оборудовании - разрыв цепи может вызвать опасное перенапряжение.

Безопасность и стандарты

Устройство имеет сертификацию и выполнено в соответствии с требованиями безопасности. Корпус изготовлен из огнестойкого материала, предотвращающего распространение пламени. Защита от прикосновения обеспечена конструкцией - невозможно случайно задеть токоведущие части при установленном трансформаторе. Класс точности 0.5 соответствует нормам для приборов коммерческого учета электроэнергии.

Преимущества

• Высокий класс точности 0.5 - минимизирует погрешность измерений
• Стабильная работа при температурных колебаниях и длительных нагрузках
• Низкие потери мощности - снижают нагрев и увеличивают срок службы
• Закрытый корпус с защитой от прикосновения - безопасен для обслуживания
• Простота монтажа на существующую шину - не требует отключения питания

Ограничения применения

• Не предназначен для постоянной работы при токах выше 400 А - возможны перегрев и потеря точности
• Работает только в сетях переменного тока 50 Гц - не подходит для постоянного тока или частот выше 60 Гц
• Вторичная нагрузка не должна превышать 5 ВА - подключение нескольких приборов требует расчета суммарной мощности
• Не рассчитан на внешние воздействия - не следует применять в условиях повышенной влажности, пыли или химической агрессивной среде без дополнительной защиты

Примеры использования

• Учет электроэнергии на вводе в промышленное предприятие
• Подключение к цифровому счетчику в распределительном щите
• Система защиты от перегрузки на выходе трансформаторной подстанции
• Автоматизация технологических линий - управление по токовым показателям
• Модернизация старых щитов с заменой аналоговых приборов на цифровые

Практические советы

• Перед установкой убедитесь, что шина имеет подходящее сечение - отверстие 40 мм не допускает значительных зазоров
• При подключении вторичной цепи используйте качественные медные провода и не забудьте закоротить выводы перед отключением нагрузки
• Не применяйте этот трансформатор тока ТШП-0.66 0.5 400/5 5ВА, диаметр 40мм совместно с устройствами, потребляющими более 5 ВА - это исказит показания
• Проверяйте целостность изоляции и состояние винтовых клемм при плановом осмотре
• Эта модель от DEKraft хорошо зарекомендовала себя в сочетании с приборами от Schneider Electric, ABB и других крупных производителей
