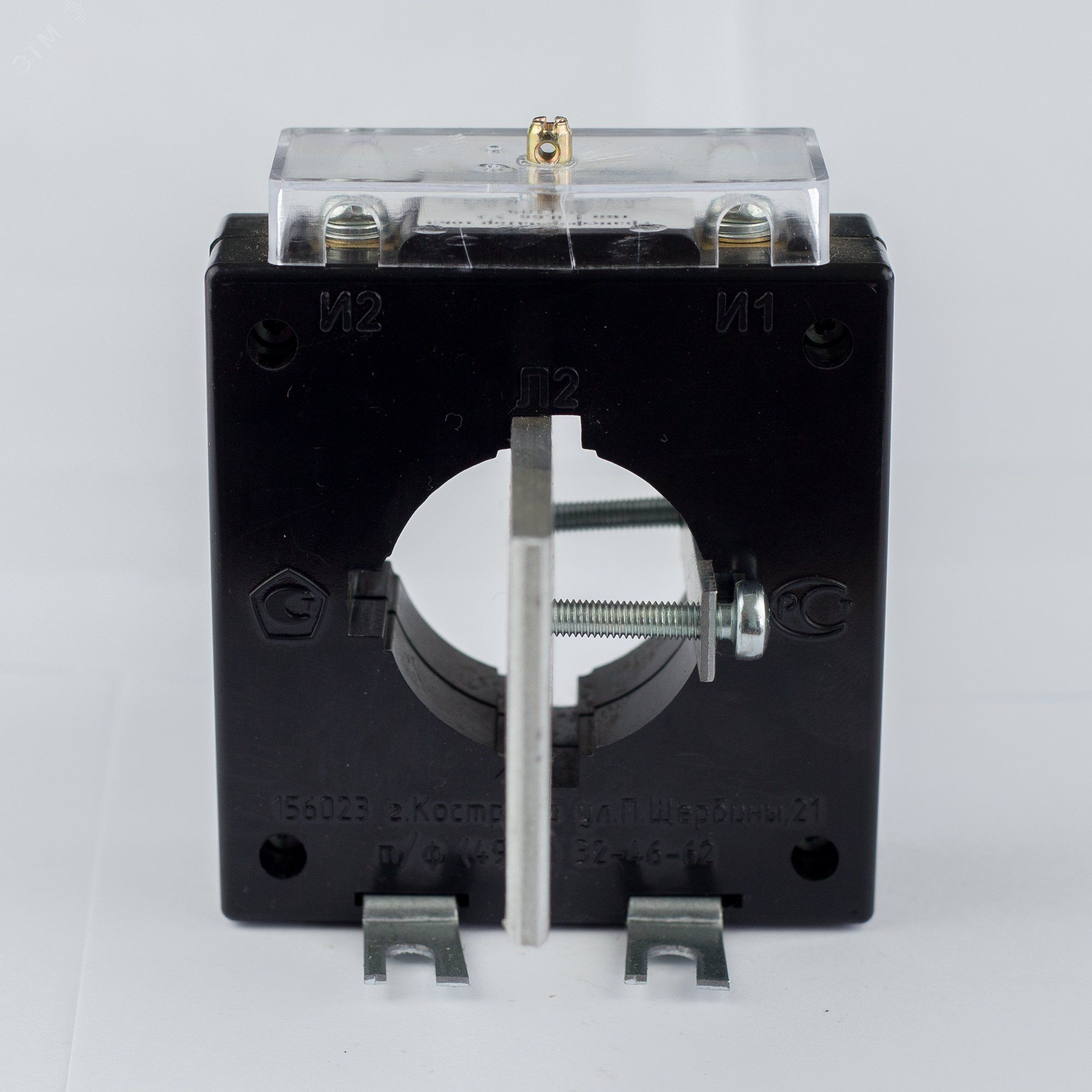

Трансформатор тока ТШП-0.66 600/5А кл. точн. 0.5 10В.А Кострома ОС0000066209 ФКУ ИК-1 (Кострома)

Трансформатор тока ТШП 0,66 10 ВА 0,5 600/5 - это измерительный прибор, предназначенный для снижения высоких значений тока до безопасного уровня, подходящего для подключения счетчиков, реле и контрольных приборов. Производится компанией Костромское ФКУ ИК-1, артикул ос0000066209.

Назначение и область применения

Трансформатор тока ТШП 0,66 10 ВА 0,5 600/5 используется для точного измерения тока в цепях переменного тока напряжением до 0,66 кВ. Он применяется в системах учета энергии, релейной защиты и автоматики на подстанциях, в щитах распределения, на промышленном оборудовании. Превращает ток до 600 А в стандартный выходной сигнал 5 А, который легко воспринимают измерительные приборы.

Технические характеристики

• Номинальное первичное напряжение: 0,66 кВ
• Первичный ток: 600 А
• Вторичный ток: 5 А
• Номинальная мощность: 10 ВА
• Класс точности: 0,5 - обеспечивает погрешность не более +-0,5% при нагрузках в пределах нормы
• Тип конструкции: проходной, с сердечником из холоднокатаной стали
• Рабочая частота: 50 Гц

Совместимость и монтаж

Трансформатор тока ТШП 0,66 10 ВА 0,5 600/5 устанавливается на шину или проводник, проходящий через его внутреннее отверстие. Монтировать можно только на фазный провод, не нарушая целостность цепи. Для работы требуется подключение вторичной обмотки исключительно к нагрузке с суммарным сопротивлением не выше 10 ВА. Никогда не допускайте холостого хода вторичной обмотки - это вызывает перегрев и опасное повышение напряжения.

Безопасность и стандарты

Произведен в соответствии с требованиями ГОСТ 7746-2015 для измерительных трансформаторов тока. Обеспечивает гальваническую развязку между силовой цепью и измерительными устройствами, что защищает персонал и оборудование от импульсов и КЗ. Конструкция соответствует классу защиты IP00 - требует установки внутри закрытых щитов или камер.

Преимущества

• Высокая точность класса 0,5 позволяет использовать для коммерческого учета электроэнергии
• Стандартный выход 5 А совместим со всеми типами амперметров, счетчиков и реле
• Массивный сердечник минимизирует потери и нагрев при длительной работе
• Простая механическая конструкция - надежна, долговечна, не требует обслуживания

Ограничения применения

• Не предназначен для постоянной работы при токах свыше 600 А - возможен перегрев и потеря точности
• Не работает с постоянным током - только с переменным 50 Гц
• Требует обязательного замыкания вторичной обмотки перед отключением нагрузки
• Не имеет внешней защиты - нельзя устанавливать в открытых или влажных местах без корпуса

Примеры использования

• Подключение к трехфазному счетчику в распределительном щите промышленного предприятия
• Защита двигателя через реле перегрузки в системе управления конвейера
• Измерение тока в главной шине 0,4 кВ на подстанции
• Автоматизация технологического процесса с использованием PLC и аналогового входа 0–5 А

Практические советы

• Выбирайте ТШП 0,66 10 ВА 0,5 600/5 только тогда, когда максимальный рабочий ток в цепи близок к 600 А - для меньших токов лучше взять трансформатор с меньшим коэффициентом
• Проверьте посадочный диаметр - он должен точно соответствовать толщине шины или кабельного пакета
• Обязательно используйте перемычку или тестовый блок на вторичной обмотке при отключении приборов - это предотвратит пробой изоляции
• При замене старого трансформатора убедитесь, что новый имеет тот же класс точности и номинальную мощность - иначе показания счетчиков будут некорректны
