Трансформатор тока ТШП-0.66 750/5А кл. точн. 0.5S 10В.А Кострома ОС0000066224 ФКУ ИК-1 (Кострома)

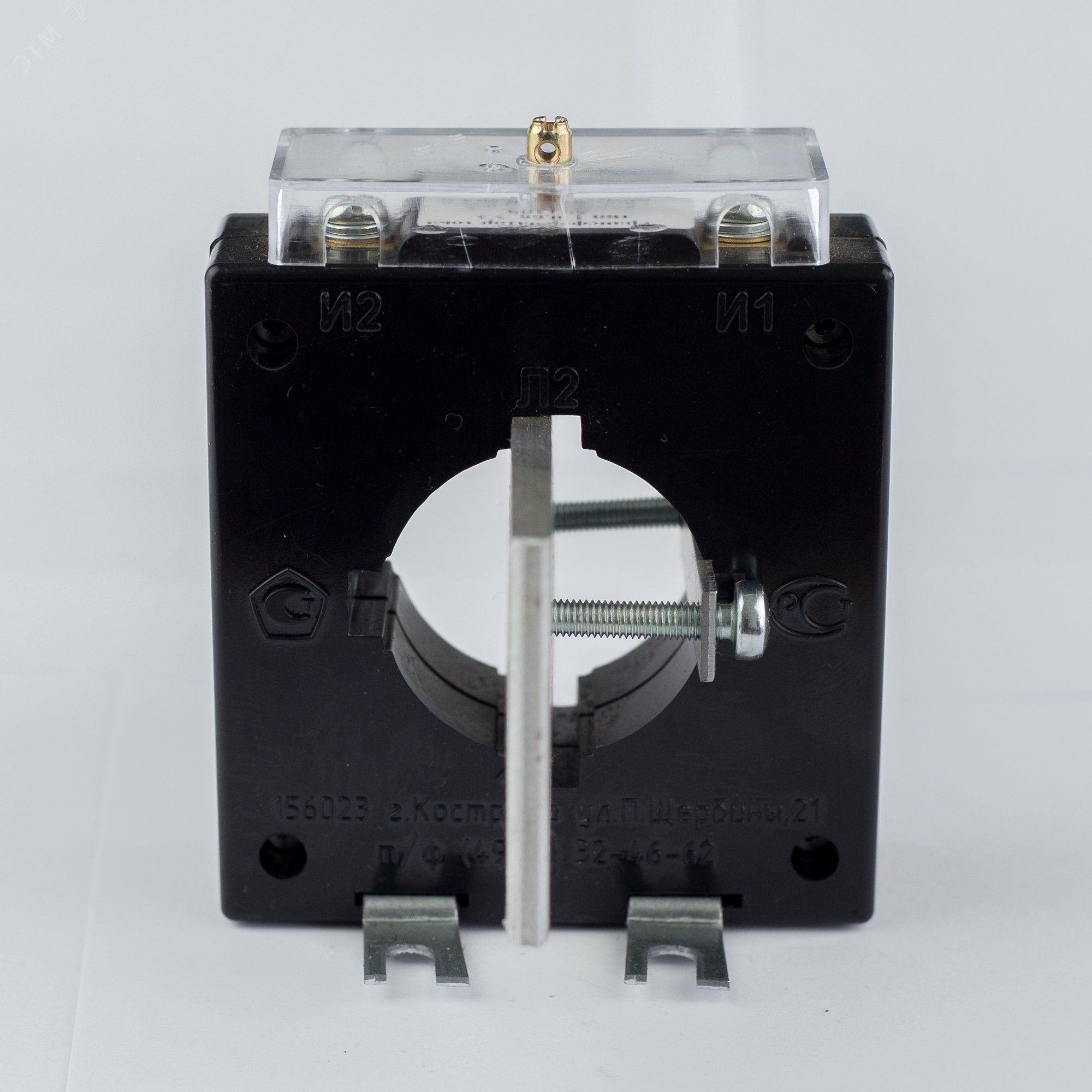

Трансформатор тока ТШП 0,66 10 ВА 0,5 S 600/5, 750/5 - это измерительный прибор, предназначенный для снижения высоких значений тока до безопасного уровня, подходящего для подключения счетчиков, реле и контрольных приборов. Производится компанией Костромское ФКУ ИК-1, артикул ос0000066224.

Назначение и область применения

Трансформатор тока ТШП 0,66 10 ВА 0,5 S 600/5, 750/5 используется для точного измерения тока в цепях переменного тока напряжением до 0,66 кВ. Он применяется в энергосистемах для:

• Подключения электросчетчиков и измерительных приборов;
• Работы устройств релейной защиты - например, автоматических выключателей и реле перегрузки;
• Защиты вторичных цепей от повреждения при аварийных токах короткого замыкания.

Часто устанавливается на шинах распределительных устройств, в ячейках КРУ, щитах учета и на вводах объектов с большими нагрузками - заводы, ТЭЦ, жилые массивы, коммунальные сети.

Технические характеристики

• Номинальное первичное напряжение: 0,66 кВ - предназначен для работы в сетях до 660 В.
• Номинальная мощность: 10 ВА - максимальная нагрузка, которую можно подключить ко вторичной обмотке без потери точности.
• Класс точности: 0,5 - обеспечивает погрешность не более +-0,5% при номинальной нагрузке; подходит для коммерческого учета электроэнергии.
• Первичные токи: 600 А и 750 А - два варианта номинальных токов, позволяют использовать один корпус для разных нагрузок.
• Вторичный ток: 5 А - стандартный выходной сигнал для подключения приборов учета и защиты.
• Тип конструкции: проходной - монтируется на шине без разрыва цепи.

Совместимость и монтаж

Трансформатор тока ТШП 0,66 10 ВА 0,5 S 600/5, 750/5 имеет проходную конструкцию: шина проходит через внутреннее отверстие, и он фиксируется на ней болтами. Для установки требуется:

• Шина с посадочным диаметром, соответствующим габаритам трансформатора (обычно 60–80 мм);
• Место с доступом для подключения проводов вторичной цепи (выходные зажимы расположены сбоку или сверху);
• Обязательное замыкание вторичной цепи перед включением - нельзя оставлять ее разомкнутой!

Не требует внешнего питания. Подключение вторичной обмотки выполняется медными проводами сечением не менее 2,5 мм2. Максимальная длина вторичной цепи зависит от нагрузки - при 10 ВА и классе 0,5 рекомендуется не превышать 10–15 метров.

Безопасность и стандарты

Трансформатор тока ТШП 0,66 10 ВА 0,5 S 600/5, 750/5 соответствует требованиям ГОСТ 7746 и РД 34.00.000-90. Обеспечивает гальваническую развязку между первичной и вторичной цепями, что защищает обслуживающий персонал и оборудование от высокого напряжения. Применяется в помещениях с нормальной влажностью и температурой от –25C до +40C. Не предназначен для открытых площадок без защиты от атмосферных воздействий.

Преимущества

• Высокая точность класса 0,5 - позволяет использовать для коммерческого учета электроэнергии;
• Два варианта первичного тока (600/5 и 750/5) - экономят место и запасные части;
• Проходная конструкция - не требует демонтажа шины при установке;
• Стандартный выход 5 А - совместим со всеми типами счетчиков и реле;
• Надежная механическая прочность - корпус выполнен из эпоксидной смолы, устойчив к вибрациям и перегреву.

Ограничения применения

• Не работает с постоянным током - только переменный ток частотой 50 Гц;
• Запрещено оставлять вторичную обмотку разомкнутой - возможен пробой изоляции и опасность для персонала;
• Не рассчитан на длительную работу выше 10 ВА - превышение нагрузки вызывает погрешность и нагрев;
• Не предназначен для установки вне помещений без IP-защиты - не имеет герметизации;
• Не подходит для импульсных или несинусоидальных токов - применение в цепях с частотными преобразователями требует проверки.

Примеры использования

• На вводе 10 кВ/0,4 кВ в ЖКХ - для учета потребления в многоквартирном доме;
• В распределительном щите завода - для подключения реле перегрузки на двигатели 400–500 кВт;
• В комплекте с трехфазным счетчиком - для точного измерения расхода в промышленных условиях;
• Как часть системы релейной защиты на секционированных шинах - для быстрого отключения при КЗ.

Практические советы

• Выбирайте вариант 600/5 или 750/5 исходя из максимального рабочего тока - лучше брать с запасом 10–20%, чтобы избежать насыщения сердечника;
• Проверьте соответствие диаметра шины и внутреннего окна трансформатора - не все модели подходят под любые шины;
• При монтаже используйте изолирующие прокладки, особенно если шина под напряжением;
• Перед включением всегда убедитесь, что вторичная цепь замкнута - даже на несколько секунд размыкание может повредить трансформатор;
• При использовании нескольких трансформаторов в одной цепи соблюдайте полярность - пометки “K1” и “K2” должны быть согласованы во всех элементах.
