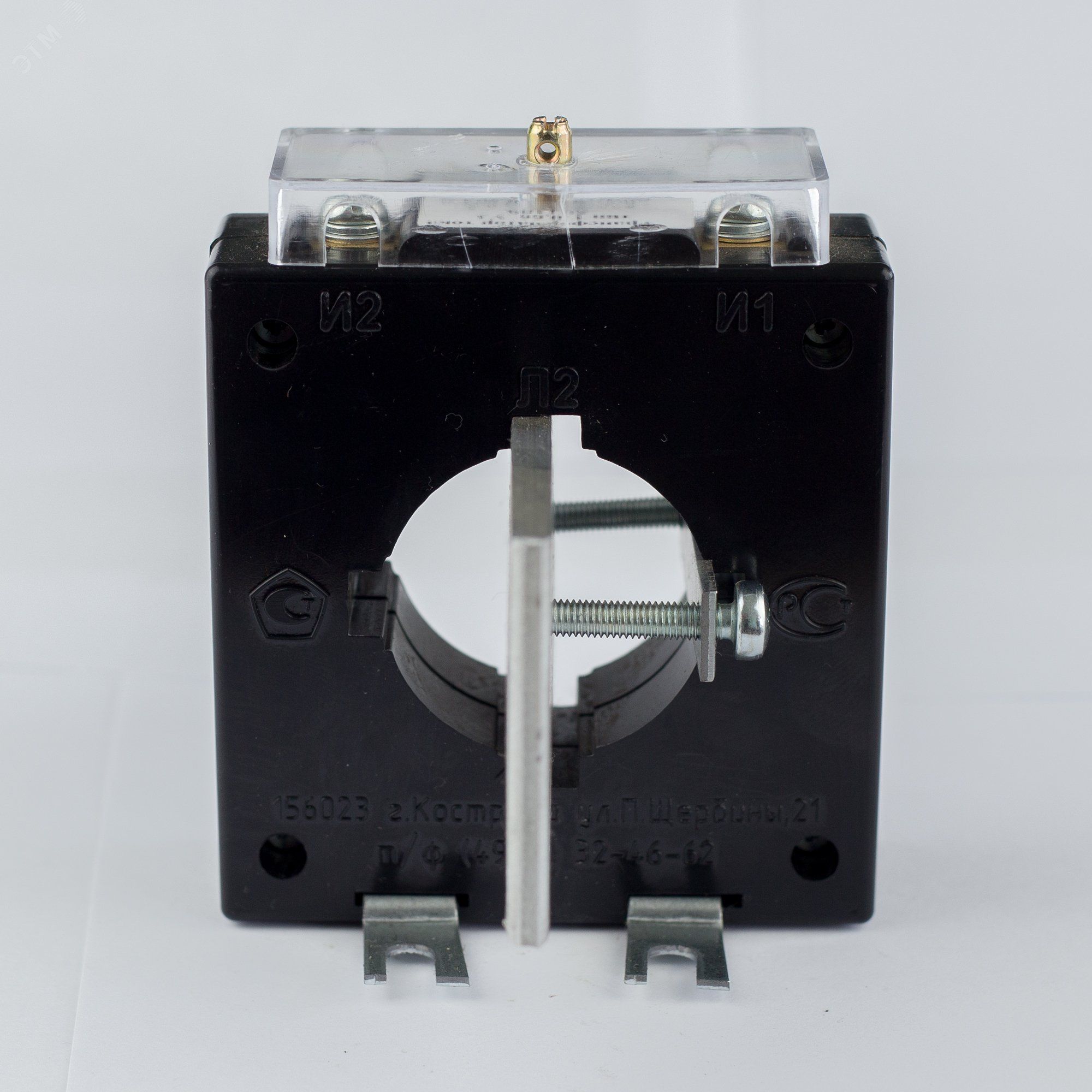

Трансформатор тока ТШП-0.66 800/5А кл. точн. 0.5S 5В.А Кострома ОС0000066204 ФКУ ИК-1 (Кострома)

Трансформатор тока ТШП 0,66 5 ВА 0,5 S 800/5 предназначен для точного измерения больших токов в сетях до 660 В, снижая их до безопасного уровня 5 А для подключения измерительных приборов и устройств защиты. Этот трансформатор тока, выпускаемый Костромским ФКУ ИК-1, соответствует требованиям к классу точности 0,5 и рассчитан на номинальный первичный ток 800 А.

Назначение и область применения

Трансформатор тока ТШП 0,66 5 ВА 0,5 S 800/5 используется для:

• Расширения пределов измерения амперметров, счетчиков энергии и других приборов;
• Обеспечения работы релейной защиты - например, автоматических выключателей и реле перегрузки;
• Защиты вторичных цепей от повреждений при коротком замыкании в сети высоких токов.

Подходит для установки в распределительных щитах, на шинах подстанций, в промышленных объектах с нагрузкой до 800 А - таких как насосные станции, компрессоры, конвейеры, системы вентиляции.

Технические характеристики

• Номинальное напряжение: 0,66 кВ - допустимо применение в сетях до 660 В переменного тока;
• Номинальный первичный ток: 800 А - максимальный ток, который можно измерять без перегрузки;
• Номинальный вторичный ток: 5 А - стандартный выходной сигнал для подключения приборов;
• Мощность вторичной обмотки: 5 ВА - суммарная нагрузка, которую может обеспечить трансформатор без потери точности;
• Класс точности: 0,5 - погрешность измерения не более +-0,5% в рабочем диапазоне нагрузки;
• Тип исполнения: S - повышенная точность при малых токах (до 1% от номинала), что важно для чувствительной защиты.

Совместимость и монтаж

Трансформатор тока ТШП 0,66 5 ВА 0,5 S 800/5 устанавливается на одиночную фазную шину. Конструкция позволяет монтировать его без разрыва проводника - достаточно развести шину и поместить трансформатор вокруг неё.

• Не требует внешнего питания - работает на принципе электромагнитной индукции;
• Выходные зажимы: два клеммы для подключения вторичной цепи (S1 и S2);
• Запрещено оставлять вторичную обмотку разомкнутой во время работы - это вызывает опасное повышение напряжения!
• Перед монтажом проверьте, чтобы шина имела подходящий диаметр - внутреннее отверстие трансформатора рассчитано на стандартные медные или алюминиевые шины, используемые в щитах до 800 А.

Безопасность и стандарты

Трансформатор тока ТШП 0,66 5 ВА 0,5 S 800/5 соответствует ГОСТ 7746 и другим нормативным документам для измерительных трансформаторов. Обладает базовой изоляцией, обеспечивающей безопасность при работе в условиях промышленного оборудования. Применяется в помещениях с уровнем защиты IP00 - не предназначен для открытой установки на улице или в сырых средах без корпуса.

Преимущества

• Высокая точность класса 0,5 - идеально для учёта энергии и настройки защиты;
• Класс S гарантирует работу даже при токах ниже 5% от номинала - важна для надёжной работы релейной защиты;
• Стабильные параметры при температурных колебаниях - подходит для помещений с изменчивым микроклиматом;
• Простота монтажа - не требуется демонтаж шины, достаточно её развести и вставить трансформатор.

Ограничения применения

• Не применяется в цепях постоянного тока - работает только на переменном токе частотой 50–60 Гц;
• Нельзя использовать при нагрузке выше 5 ВА - превышение вызывает искажение сигнала и потерю точности;
• Не предназначен для установки вне закрытых щитов - отсутствует защита от пыли, влаги и механических воздействий;
• Запрещена работа с разомкнутой вторичной цепью - риск возникновения высокого напряжения и поражения персонала.

Примеры использования

• На входе главного распределительного щита предприятия - для контроля потребления и срабатывания защиты;
• В системах автоматического управления насосными станциями - для отслеживания тока двигателя и аварийного отключения;
• В коммунальных тепловых пунктах - для учёта электроэнергии, потребляемой насосами и нагревательными элементами.

Практические советы

• Выбирая трансформатор тока ТШП 0,66 5 ВА 0,5 S 800/5, убедитесь, что ваша шина имеет достаточный диаметр - он должен свободно проходить через сердечник без усилия;
• При подключении вторичной цепи всегда используйте качественные провода с минимальной длиной - длинные провода увеличивают сопротивление и влияют на точность;
• Проверяйте целостность соединений перед запуском - плохой контакт на S1/S2 даёт ошибочные показания;
• Если нужна защита от перегрузки - совмещайте этот трансформатор с реле тока класса S, а не с обычными термореле;
• При замене старого трансформатора - сохраните полярность выводов S1 и S2, иначе приборы покажут обратное направление тока.
