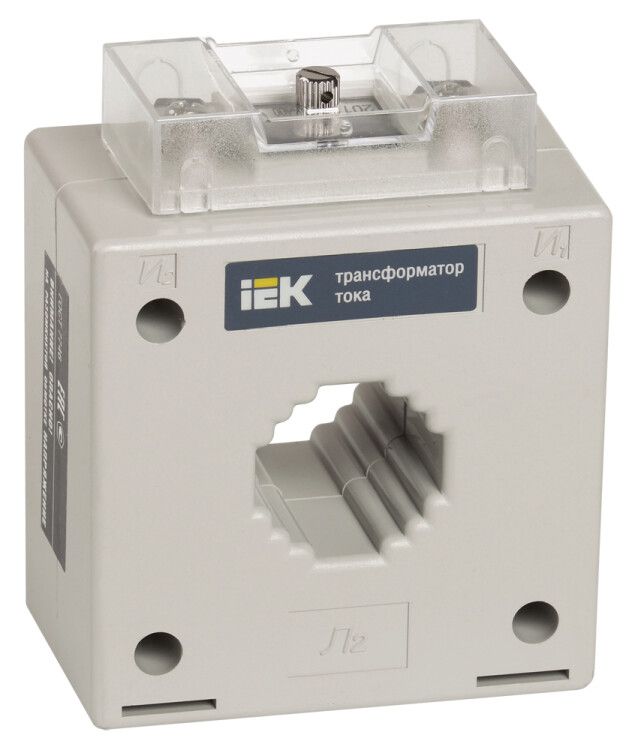

Трансформатор тока ТШП-0,66 600/5 А, 0.5S, 5 ВА IEK (ИЭК) ITB30-3-05-0600

Измерительный трансформатор тока ТШП-0,66 с номинальным соотношением 600/5 А предназначен для коммерческого учета электроэнергии и передачи сигналов в схемы защиты при напряжении до 660 В. Модель выполнена в многовитковом (катушечном) исполнении, что отличает её от одновитковых шинных трансформаторов и позволяет подключать её к существующим шинам или кабелям без их разрыва, пропуская проводник через окно диаметром 40 мм. Высокий класс точности 0,5S обеспечивает корректную работу приборов учета даже при низких нагрузках (от 1% до 120% номинального тока), что критично для расчетов с потребителями и предотвращения потерь в коммерческих сетях. Номинальная вторичная мощность 5 В·А определяет максимальную нагрузку на вторичную цепь, включая длину проводов и сопротивление измерительных приборов, превышение которой приведет к потере точности. Корпус трансформатора имеет степень защиты IP20 и встроенную защиту от прикосновения к токоведущим частям, что позволяет монтировать устройство на монтажную плату в открытых распределительных щитах без дополнительных изоляционных кожухов. Винтовое соединение вторичной обмотки упрощает подключение к клеммным колодкам счетчиков и реле, а климатическое исполнение УХЛ3 гарантирует работу в диапазоне температур от -45 до +50 °C. Фактор ограничения перенапряжения FS 5 указывает на способность трансформатора сохранять точность при коротких замыканиях, не выходя за пределы допустимых погрешностей в аварийных режимах.
