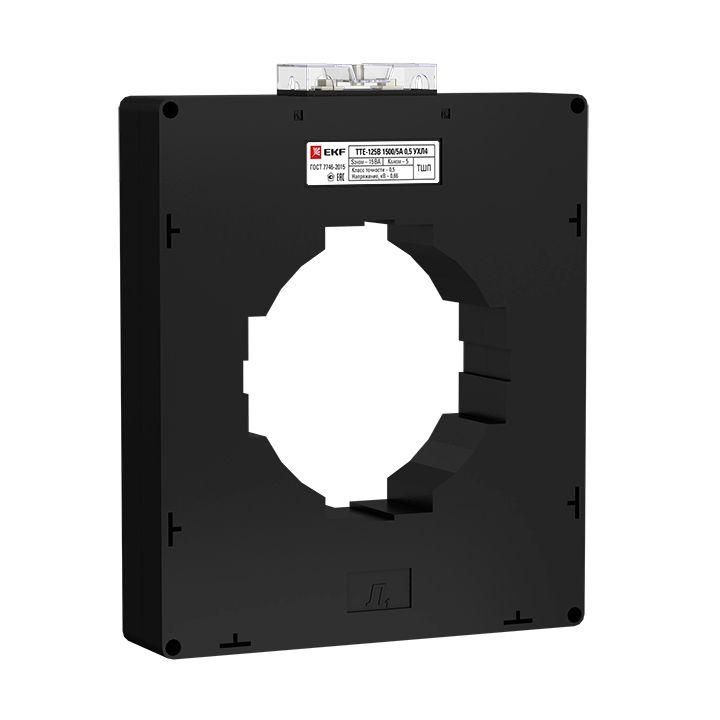

Трансформатор тока ТТЕ-125-5000/5А класс точности 0,5 (большой корпус) EKF PROxima | tte-125B-5000

Трансформатор тока ТТЕ-125-5000/5А класс точности 0,5 (большой корпус) от EKF предназначен для безопасного измерения больших токов в высоковольтных цепях и передачи сигнала на счетчики, реле защиты и другие измерительные устройства. Модель из серии PROxima рассчитана на работу в промышленных системах с номинальным напряжением до 660 В.

Назначение и область применения

Трансформатор тока ТТЕ-125-5000/5А используется для преобразования большого первичного тока (до 5000 А) в малый вторичный сигнал (5 А), который можно безопасно подключить к измерительным приборам. Применяется в распределительных щитах, подстанциях, на вводах объектов с высокой нагрузкой - например, на заводах, в котельных, на насосных станциях и в системах автоматизации.

Технические характеристики

• Номинальный первичный ток: 5000 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0,5 - обеспечивает погрешность не более +-0,5% в рабочем диапазоне, что соответствует требованиям для коммерческого учёта электроэнергии
• Диаметр отверстия: 127 мм - позволяет протянуть через него шины или кабели большого сечения
• Номинальное напряжение: 660 В - максимальное напряжение сети, для которой предназначен трансформатор
• Вторичная полная мощность: 15 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке без потери точности
• Коэффициент безопасности FS 10 - при перегрузках ток может достигать 10× номинального значения без повреждения, сохраняя работоспособность
• Высота: 127 мм
• Тип монтажа: с окном - установка осуществляется путём прохождения проводника через центральное отверстие, без разрыва цепи
• Подключение вторичной обмотки: винтовые зажимы - надёжное и удобное для многократного обслуживания

Совместимость и монтаж

Трансформатор тока ТТЕ-125-5000/5А совместим с любыми измерительными приборами, работающими на входе 5 А: счётчиками активной и реактивной энергии, амперметрами, реле защиты, контроллерами. Для монтажа необходимо:

• Отключить питание участка цепи, где будет установлен трансформатор
• Протянуть фазный проводник или шину через центральное отверстие диаметром 127 мм
• Закрепить трансформатор на опорной поверхности (например, DIN-рейке или стенке щита)
• Подключить вторичную обмотку к приборам: жилы должны быть зачищены и плотно затянуты в винтовых клеммах
• Обязательно замкнуть вторичную обмотку перед включением питания - разрыв цепи при работе под током опасен!

Безопасность и стандарты

Трансформатор тока ТТЕ-125-5000/5А сертифицирован и соответствует требованиям российских нормативов для оборудования в сетях до 660 В. Коэффициент безопасности FS 10 гарантирует, что при аварийных перегрузках (до 50 000 А) он не выйдет из строя сразу, давая время на срабатывание защиты. Устройство не требует специального обслуживания, но запрещено использовать при температуре ниже -40 C и выше +55 C - эти пределы указаны в документации производителя.

Преимущества

• Высокая точность класса 0,5 - идеально для учёта энергии в промышленных условиях
• Увеличенное отверстие 127 мм - подходит для массивных медных шин, часто используемых в силовых щитах
• Винтовое подключение - легко проверить и переустановить при необходимости
• Конструкция “с окном” - позволяет установить трансформатор без демонтажа кабеля или шины
• Стандартная форма и габариты - совместим с типовыми щитами и креплениями EKF PROxima

Ограничения применения

• Не предназначен для постоянной работы при токах выше 5000 А - возможны перегрев и потеря точности
• Не работает с постоянным током - только с переменным током частотой 50 Гц
• Вторичная нагрузка не должна превышать 15 В·А - подключайте только один счётчик или несколько приборов с суммарной нагрузкой ≤15 В·А
• Избыток влаги, масла или химически агрессивных сред снижает срок службы - не устанавливайте в сырых помещениях без защиты

Примеры использования

• Учёт потребления на главном вводе промышленного предприятия
• Защита крупного двигателя через реле перегрузки
• Интеграция в систему SCADA для мониторинга токовой нагрузки
• Работа в комплекте с цифровым счётчиком типа СЭТ-4ТМ.03М

Практические советы

• Перед установкой проверьте, чтобы проводник был полностью внутри отверстия - смещение вызывает погрешность измерений
• Используйте только медные провода сечением не менее 2,5 мм2 для вторичной цепи - меньшие сечения увеличивают потери
• Никогда не оставляйте вторичную обмотку разомкнутой при наличии тока в первичной цепи - возникает опасное высокое напряжение
• При использовании нескольких трансформаторов в одной системе соблюдайте полярность - пометки “L1”, “K1” должны совпадать
• Для долговечности рекомендуется периодическая проверка затяжки винтов и состояния изоляции
