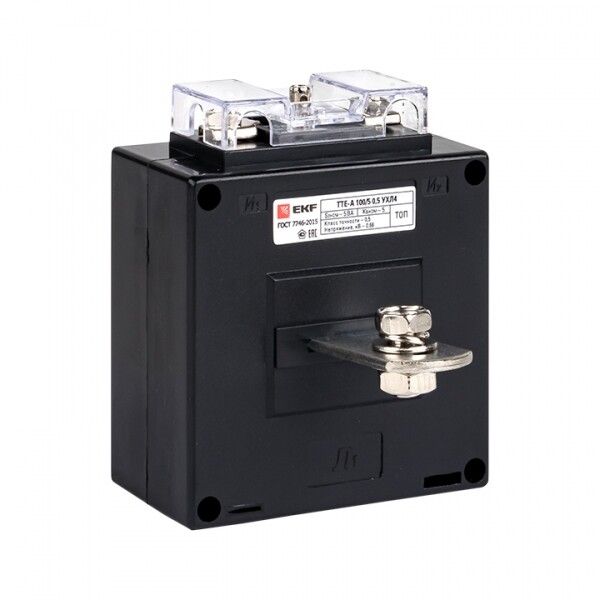

Трансформатор тока ТТЕ-А-100/5А класс точности 0,5S EKF PROxima | tte-a-100-0.5S

Трансформатор тока ТТЕ-А-100/5А класс точности 0,5S от EKF предназначен для измерения тока в цепях переменного тока с номинальным значением 100 А. Устройство имеет встроенную шину и монтируется на плату, что делает его удобным для компактной установки в устройствах учета и контроля. Артикул tte-a-100-0.5s соответствует требованиям ГОСТ 7746-2001 и рассчитан на работу в условиях умеренного климата.

Назначение и область применения

Трансформатор тока ТТЕ-А-100/5А класс точности 0,5S используется для преобразования высокого тока в безопасный уровень 5 А, который можно подключить к измерительным приборам - счетчикам электроэнергии, реле защиты, анализаторам качества сети. Подходит для установки в щитах автоматизации, распределительных устройствах, системах энергоучета. Применяется в промышленном оборудовании, где требуется точное измерение тока без разрыва основной цепи.

Технические характеристики

• Номинальный первичный ток: 100 А - максимальный постоянный ток, который устройство может измерять с заданной точностью;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый со стандартными измерительными приборами;
• Класс точности: 0,5S - обеспечивает погрешность не более +-0,5% в широком диапазоне нагрузок, включая малые токи (до 1% от номинала);
• Напряжение изоляции: 660 В - допустимое напряжение между первичной и вторичной цепью;
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ;
• Номинальная мощность: 5 ВА - максимальная нагрузка, которую можно подключить ко вторичной обмотке без потери точности;
• Способ монтажа: на монтажную плату - устройство крепится через отверстия в корпусе, не требует внешних креплений;
• Степень защиты: IP00 - нет защиты от пыли и воды; применяется только внутри закрытых корпусов;
• Подключение: винтовые зажимы - надежное соединение проводов сечением до 2,5 мм2;
• Монтажное исполнение: с шиной - первичная обмотка выполнена как жесткая медная шина, проходящая через сердечник;
• Калиброванный: да - заводская поверка проведена, данные точности подтверждены;
• Климатическое исполнение: УХЛ4 - работает при температуре от –45 C до +55 C, устойчив к влажности и перепадам;
• Нормативный документ: ГОСТ 7746-2001 - соответствие государственным стандартам на трансформаторы тока.

Совместимость и монтаж

Трансформатор тока ТТЕ-А-100/5А класс точности 0,5S устанавливается на печатную плату или внутреннюю раму оборудования. Шина позволяет пропустить через него один проводник первичной цепи - достаточно просверлить отверстие подходящего диаметра (не менее 8 мм) в месте монтажа. Для вторичной цепи используются два винтовых зажима: L1 и L2. Обязательно соблюдать полярность при подключении. Нагрузка на вторичную обмотку не должна превышать 5 ВА - иначе возрастает погрешность. Корпус не герметичен - использовать только во внутренних помещениях или защищенных корпусах.

Безопасность и стандарты

Трансформатор тока ТТЕ-А-100/5А класс точности 0,5S соответствует ГОСТ 7746-2001, регламентирующему требования к точности, изоляции и механической прочности. Класс точности 0,5S гарантирует работоспособность даже при токах ниже 5 А - важно для систем учета с переменной нагрузкой. Отсутствие степени защиты IP00 означает, что устройство нельзя применять в открытых или влажных средах. Перед монтажом проверьте целостность изоляции и отсутствие повреждений шины.

Преимущества

• Высокая точность класса 0,5S - идеально для коммерческого учета электроэнергии;
• Встроенная шина исключает необходимость в разрыве цепи при установке - экономит время при монтаже;
• Работает в широком диапазоне температур - подходит для холодных складов и теплых производственных помещений;
• Заводская калибровка снижает риск ошибок при настройке системы учета;
• Компактный форм-фактор - легко интегрируется в плотные сборочные решения.

Ограничения применения

• Не предназначено для работы вне закрытых корпусов - IP00 не защищает от пыли, влаги и механических воздействий;
• Максимальная нагрузка на вторичную цепь - 5 ВА; подключение нескольких приборов или длинных проводов может вызвать погрешность;
• Только однофазное применение - не подходит для трехфазных систем без использования трёх экземпляров;
• Не рекомендован для импульсных или несинусоидальных токов - возможна потеря точности;
• Шина имеет фиксированный диаметр - не подходит для проводников больше 16 мм2.

Примеры использования

• Электросчетчики в промышленных щитах управления;
• Системы автоматического управления насосами и компрессорами;
• Измерительные модули в частотных преобразователях;
• Цифровые контроллеры для мониторинга потребления на конвейерах;
• Щиты учета энергии в холодильных камерах и производственных цехах с температурными колебаниями.

Практические советы

• Перед установкой убедитесь, что диаметр отверстия в шине достаточен для прохождения провода первичной цепи - минимальный диаметр 8 мм, оптимально 10–12 мм;
• Не замыкайте вторичную обмотку без нагрузки - это опасно для изоляции и может вывести трансформатор из строя;
• Используйте провода сечением не более 2,5 мм2 для вторичной цепи - большие сечения не поместятся в винтовых зажимах;
• Проверяйте правильность подключения по цветовой маркировке: L1 - вход, L2 - выход;
• Для многоканальных систем используйте три экземпляра tte-a-100-0.5s - каждый на свою фазу;
• Храните в сухом месте - повышенная влажность может повредить изоляцию, особенно при длительном хранении перед монтажом.
