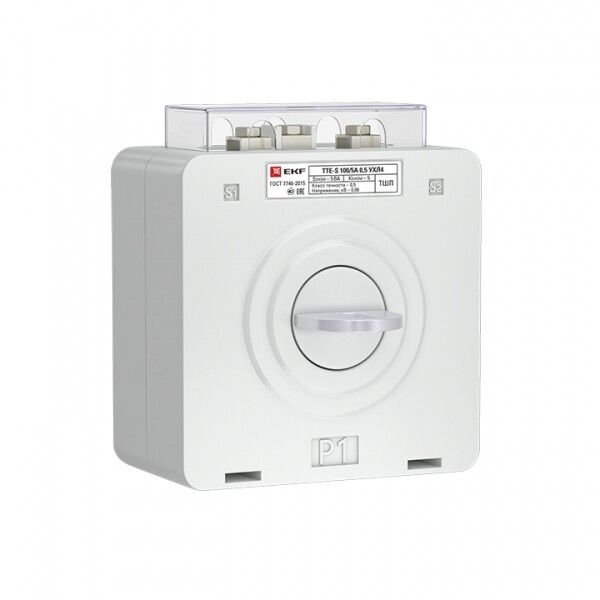

Трансформатор тока ТТЕ-A-150/5А с клеммой напряжения класс точности 0,5S PROxima | tte-S-150-0.5S EKF

Трансформатор тока ТТЕ-А 150/5А с клеммой напряжения класс точности 0,5S от EKF предназначен для точного измерения тока в цепях переменного тока до 660 В и передачи сигнала на счетчики, реле защиты и системы автоматизации. Модель относится к серии PROxima и используется там, где важна высокая точность учета электроэнергии.

Назначение и область применения

Трансформатор тока ТТЕ-А 150/5А с клеммой напряжения класс точности 0,5S преобразует большой первичный ток (до 150 А) в безопасный вторичный сигнал (5 А), который можно подключить к измерительным приборам. Он работает в сетях переменного тока частотой 50 Гц с напряжением до 660 В. Применяется в распределительных щитах, вводно-распределительных устройствах (ВРУ), комплектных трансформаторных подстанциях и других местах, где требуется точный учет потребляемой энергии или защита оборудования от перегрузок.

Технические характеристики

• Номинальный первичный ток: 150 А - максимальный рабочий ток, который трансформатор способен точно измерять;
• Номинальный вторичный ток: 5 А - выходной ток, совместимый с большинством стандартных измерительных приборов;
• Класс точности: 0,5S - обеспечивает высокую точность измерений даже при малых нагрузках (от 1% от номинала), что важно для коммерческого учета энергии;
• Номинальное напряжение: 660 В - максимальное напряжение сети, для которой допущена установка;
• Номинальная вторичная полная мощность: 5 ВА - максимальная нагрузка, которую можно подключить ко вторичной обмотке без потери точности;
• Коэффициент безопасности FS 10: при аварийном превышении тока до 10×150 А (1500 А) трансформатор сохраняет работоспособность и не выйдет из строя;
• Монтажное исполнение: с шиной - устанавливается прямо на силовой проводник без разрывов цепи;
• Вторичное подключение: винтовые зажимы - надежное и удобное подключение контрольных проводов;
• Исполнение: однофазный - предназначен для работы в одной фазе сети;
• Количество первичных входов: один - подключается к одному проводнику;
• Сертификация: да - соответствует требованиям российских норм и стандартов.

Совместимость и монтаж

Трансформатор тока ТТЕ-А 150/5А с клеммой напряжения класс точности 0,5S устанавливается на жесткий проводник (шину) диаметром, соответствующим внутреннему проходу корпуса. Для монтажа не требуются разрывы цепи - достаточно открыть корпус, поместить шину внутри и зафиксировать. Подключение вторичной цепи осуществляется через винтовые клеммы: красный провод - к “K1”, черный - к “K2”. Обязательно замыкание вторичной цепи при работе - разрыв цепи под нагрузкой опасен! Клемма напряжения позволяет подключить также измерение напряжения, что упрощает сборку трехфазных систем учета.

Безопасность и стандарты

Трансформатор тока ТТЕ-А 150/5А с клеммой напряжения класс точности 0,5S сертифицирован и соответствует требованиям ГОСТ Р 8.419–2014 и международным стандартам IEC 61869. Коэффициент безопасности FS 10 гарантирует, что при кратковременных перегрузках до 1500 А устройство не повредится и не станет источником опасности. Установленная клемма напряжения снижает риск случайного контакта с токоведущими частями благодаря изолированному корпусу.

Преимущества

• Высокая точность класса 0,5S - идеально для коммерческого учета энергии, особенно при низких нагрузках;
• Удобный монтаж на шину - экономит время при установке в уже смонтированных щитах;
• Встроенный контакт для напряжения - позволяет использовать один прибор вместо двух (тока + напряжения);
• Стабильная работа при перегрузках благодаря FS 10 - увеличивает срок службы и надежность;
• Поддержка стандартной вторичной величины 5 А - совместим с широким спектром счетчиков и реле.

Ограничения применения

• Не предназначен для постоянной работы при токах выше 150 А - возможна потеря точности и перегрев;
• Запрещено размыкать вторичную цепь при наличии тока в первичной - возникает опасное высокое напряжение;
• Не рассчитан на работу в условиях повышенной вибрации или механических ударов - требует жесткой фиксации;
• Не подходит для трехфазных систем без использования трёх экземпляров - каждый модуль обслуживает одну фазу;
• Не рекомендован для установки вне закрытых щитов - не имеет степени защиты IP выше IP20.

Примеры использования

• Учет электроэнергии в ВРУ торгового центра;
• Защита двигателей на конвейере с помощью реле перегрузки;
• Подключение к цифровому счетчику в офисном здании;
• Система мониторинга энергопотребления на производстве;
• Автоматизация освещения в административных помещениях с использованием контроллеров.

Практические советы

• Перед монтажом проверьте диаметр шины - он должен свободно проходить в корпусе трансформатора;
• Обязательно используйте провода сечением не менее 1,5 мм2 для вторичной цепи - меньше может вызвать потерю точности;
• При подключении нескольких трансформаторов в одном щите соблюдайте полярность K1-K2 - неверное подключение исказит показания;
• Если планируете использовать в системах с частотными преобразователями - убедитесь, что они не генерируют гармоники выше 50 Гц, иначе точность снизится;
• При замене старого трансформатора - сверьте класс точности и номинальную мощность: 0,5S и 5 ВА должны соответствовать новому прибору.
