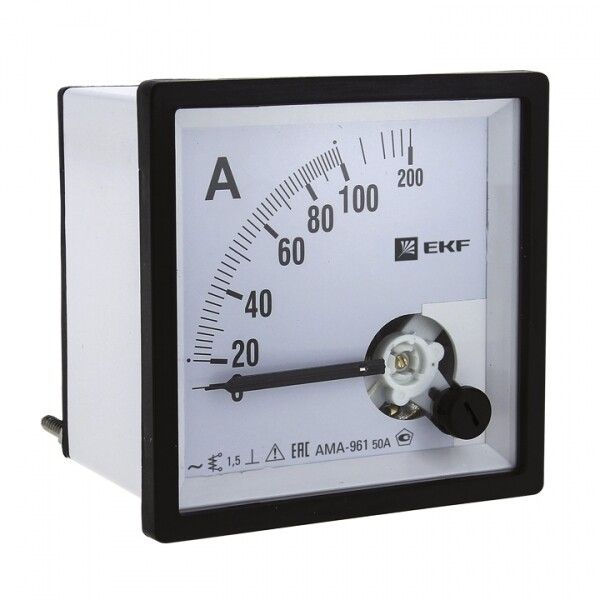

Амперметр аналоговый AM-A961 на панель 96х96 (квадратный вырез) 150А трансформаторное подкл. EKF am-a961-150

Амперметр аналоговый на панель 96×96 от EKF серии PROxima (арт. ama-961-150) предназначен для визуального контроля тока в сетях переменного напряжения до 380 В через внешний трансформатор тока. Подходит для установки в распределительных щитах промышленных объектов и коммунальных систем.

Назначение и область применения

Амперметр аналоговый на панель 96×96 используется для наблюдения за величиной тока в однофазных цепях переменного тока. Применяется в электрощитах на предприятиях, в ЖЭКах, офисах и других закрытых помещениях. Устанавливается на передней панели щита с квадратным вырезом 96×96 мм. Обеспечивает постоянный визуальный контроль нагрузки без необходимости подключать внешние устройства или питание.

Технические характеристики

• Номинальный ток: 150 А - максимальный ток первичной цепи, который можно измерить при использовании трансформатора тока с коэффициентом 150/5;
• Ток вторичной обмотки ТТ: 5 А - стандартный входной сигнал для большинства промышленных трансформаторов тока;
• Класс точности: 1.5 - допустимая погрешность +-1,5 % от верхнего предела измерения; подходит для контроля, но не для эталонных замеров;
• Тип тока: переменный (AC) - не работает с постоянным током;
• Измерительная система: магнитомягкое железо - механическая система с катушкой и сердечником, надежная, но чувствительна к внешним полям;
• Напряжение сети: до 380 В - устройство само по себе не рассчитано на высокое напряжение, работает только через трансформатор тока;
• Степень защиты: IP50/IP20 - защита от пыли, но не от воды; не влажных средах;
• Потребляемая мощность: 0 Вт - не требует собственного питания, работает исключительно от сигнала трансформатора;
• Угол отклонения стрелки: 90° - стандартный угол шкалы, обеспечивает достаточную четкость показаний;
• Климатическое исполнение: УХЛ4 - допустимые температуры от −25C до +40C, устойчив к повышенной влажности внутри помещений;
• Размеры: 96 × 96 мм - габариты лицевой части, требуется квадратный вырез такого же размера;
• Нормативный документ: ГОСТ 8711-93 - соответствует требованиям к аналоговым приборам в России.

Совместимость и монтаж

Амперметр аналоговый на панель 96×96 (art. ama-961-150) совместим только с трансформаторами тока (ТТ) с выходом 5 А. Для правильной работы необходимо использовать ТТ с коэффициентом преобразования 150/5. Монтаж выполняется на монтажную плату внутри щита через квадратный вырез 96×96 мм. Клеммы для подключения провода от ТТ находятся на задней стенке корпуса - используются два провода: L1 и N (или “+” и “–”). Никаких дополнительных контактов или питания не требуется.

Безопасность и стандарты

Амперметр аналоговый на панель 96×96 соответствует ГОСТ 8711-93 и имеет сертификат соответствия. Защита IP50 гарантирует безопасную работу в условиях запыления, однако прибор нельзя устанавливать во влажных местах, вне герметичных щитов или на открытых площадках. Отсутствие внутреннего питания снижает риск перегрева и возгорания.

Преимущества

• Не требует внешнего питания - экономически выгодно и надежно;
• Высокая долговечность механической системы - срок службы более 10 лет при нормальных условиях;
• Ясная шкала с крупными делениями - легко считывать показания даже при плохом освещении;
• Поддерживается широкий спектр стандартных трансформаторов тока 5 А;
• Фирменная сборка EKF - качество комплектующих и герметизация корпуса обеспечивают стабильную работу в промышленных условиях.

Ограничения применения

• Не работает с постоянным током - только AC;
• Только через трансформатор тока - невозможно подключить напрямую к проводу;
• Запрещено использование в условиях воздействия брызг, пара или жидкости - степень защиты недостаточна;
• Не рекомендован для точных научных или поверочных работ - класс точности 1.5 слишком велик для таких задач;
• Не подходит для трехфазных систем без трёх отдельных приборов - однополосный дизайн.

Примеры использования

• Контроль тока на вводном автоматическом выключателе в распределительном щите многоквартирного дома;
• Наблюдение за нагрузкой двигателя насоса на промышленном участке;
• Мониторинг потребления энергии в цехе с частотным регулированием;
• Установка в щите управления конвейерной линией для своевременной диагностики перегрузок.

Практические советы

• Обязательно проверьте соответствие коэффициента трансформатора тока (например, 150/5) - неверный ТТ даст некорректные показания;
• При монтаже используйте медные провода сечением не менее 1,5 мм2 для подключения к ТТ - минимизируйте потери и нагрев;
• Не располагайте прибор рядом с мощными источниками магнитного поля (частотники, большие контакторы) - возможны погрешности из-за влияния внешних полей;
• При замене старого прибора сверьте тип выреза - некоторые модели имеют круглый вырез, этот - только квадратный 96×96 мм;
• Проверяйте целостность изоляции проводов от ТТ перед включением - поврежденная изоляция вызывает пробой и отказ прибора.
