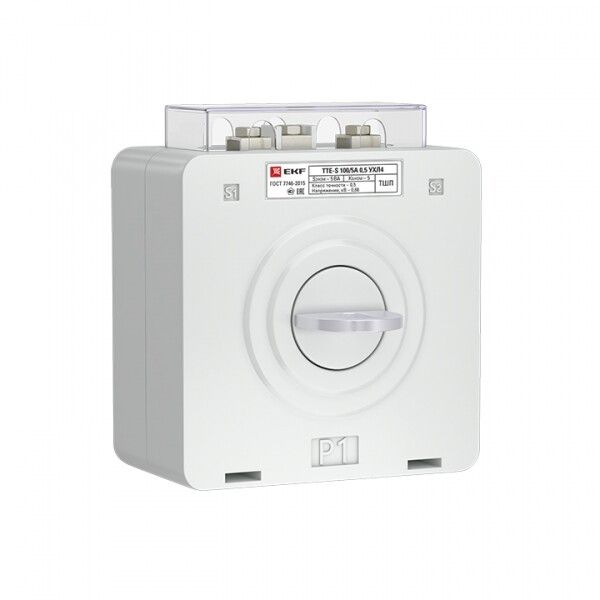

Трансформатор тока ТТЕ-A-300/5А с клеммой напряжения класс точности 0,5 PROxima | tte-S-300 EKF

Трансформатор тока ТТЕ-A-300/5А с клеммой напряжения класс точности 0,5 от бренда EKF предназначен для точного измерения тока в цепях переменного тока до 660 В и используется в системах учёта, защиты и автоматизации. Модель относится к серии PROxima и имеет артикул tte-s-300.

Назначение и область применения

Трансформатор тока ТТЕ-A-300/5А с клеммой напряжения класс точности 0,5 преобразует высокий первичный ток (до 300 А) в безопасный вторичный сигнал (5 А), который подаётся на измерительные приборы, реле защиты и системы автоматического управления. Применяется в распределительных щитах, вводно-распределительных устройствах (ВРУ), комплектных трансформаторных подстанциях и других объектах с напряжением до 660 В. Подходит для учёта электроэнергии, контроля нагрузки и обеспечения надёжной работы аварийной защиты.

Технические характеристики

• Номинальный первичный ток: 300 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0,5 - позволяет использовать прибор для коммерческого учёта электроэнергии
• Номинальное напряжение сети: 660 В
• Номинальная вторичная полная мощность: 5 ВА - достаточна для большинства современных счётчиков и реле
• Исполнение: однофазный, с шиной - монтируется прямо на токоведущую шину без дополнительных проводов
• Подключение вторичной обмотки: винтовые зажимы - удобны для многократного подключения и отключения
• Коэффициент безопасности FS 10 - выдерживает перегрузки до 10-кратного значения номинального тока без повреждений
• Частота: 50 Гц

Совместимость и монтаж

Трансформатор тока ТТЕ-A-300/5А с клеммой напряжения класс точности 0,5 устанавливается на однополюсную шину. Диаметр шины должен соответствовать внутреннему проходному отверстию трансформатора - проверьте совпадение габаритов перед установкой. Клеммы вторичной обмотки рассчитаны на подключение медных проводов сечением до 4 мм2. Для правильной работы необходимо замкнуть вторичную цепь - разрыв цепи при работе под током опасен! Установка выполняется при отключённом питании. Наличие клеммы напряжения позволяет подключить также фазовое напряжение, что упрощает сборку трёхфазных систем учёта.

Безопасность и стандарты

Трансформатор тока ТТЕ-A-300/5А с клеммой напряжения класс точности 0,5 сертифицирован и соответствует требованиям российских нормативов для оборудования в сетях до 1000 В. Коэффициент безопасности FS 10 гарантирует сохранение целостности при кратковременных перегрузках. Обеспечена электрическая изоляция между первичной и вторичной цепями, исключающая риск поражения током при соблюдении правил монтажа.

Преимущества

• Высокая точность класса 0,5 - допустимая погрешность не более +-0,5%, что важно для коммерческого учёта
• Монтаж на шину - экономит время, снижает количество соединений и повышает надёжность
• Винтовое подключение - простое, надёжное, легко обслуживается
• Компактные размеры - легко помещается в плотно заполненные щиты
• Функциональная клемма напряжения - позволяет использовать один прибор для одновременного измерения тока и напряжения

Ограничения применения

• Не предназначен для постоянной работы при токах выше 300 А - возможен перегрев и потеря точности
• Запрещено работать с разомкнутой вторичной цепью - создаётся опасное высокое напряжение
• Не рекомендован для использования в условиях повышенной вибрации без дополнительной фиксации
• Не подходит для импульсных или несинусоидальных токов - требует чистого синусоидального тока 50 Гц
• Не является взрывозащищённым - не применять в опасных зонах с горючими газами

Примеры использования

• Учёт потребляемой энергии на вводе в жилой дом или офисное здание
• Защита двигателей и насосов через реле перегрузки
• Интеграция в системы АСКУЭ (автоматизированная система коммерческого учёта электроэнергии)
• Контроль нагрузки на распределительных щитах в промышленных цехах
• Подключение к многофункциональным счётчикам, требующим сигнал тока и напряжения

Практические советы

• Перед установкой проверьте соответствие диаметра шины и внутреннего окна трансформатора - не используйте адаптеры, если они не указаны производителем
• Обязательно закоротите вторичные выводы перед отключением питания - предотвращает возникновение высокого напряжения
• При использовании нескольких трансформаторов в одной фазе следите за полярностью - неверное подключение искажает показания
• Выбирайте нагрузку на вторичной стороне не более 5 ВА - превышение вызывает увеличение погрешности
• Для долговечности избегайте установки рядом с источниками тепла или в местах с высокой влажностью без дополнительной герметизации
