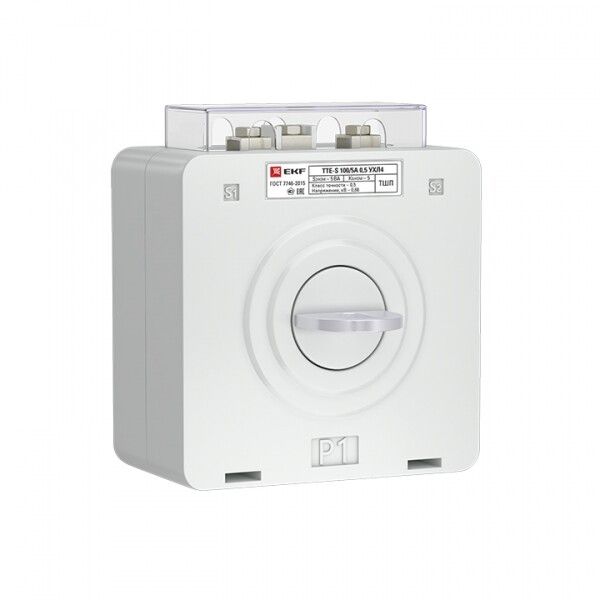

Трансформатор тока ТТЕ-A-300/5А с клеммой напряжения класс точности 0,5S PROxima | tte-S-300-0.5S EKF

Трансформатор тока ТТЕ-А 300/5А с клеммой напряжения класс точности 0,5S от EKF предназначен для точного измерения тока в сетях до 660 В и передачи сигнала на счетчики, реле защиты и системы автоматизации. Модель относится к серии PROxima и имеет артикул tte-s-300-0.5s.

Назначение и область применения

Трансформатор тока ТТЕ-А 300/5А с клеммой напряжения класс точности 0,5S используется для преобразования высоких значений рабочего тока в безопасные уровни, подходящие для подключения измерительных приборов и систем защиты. Применяется в распределительных щитах, вводно-распределительных устройствах (ВРУ), комплектных трансформаторных подстанциях и других объектах с напряжением до 660 В. Подходит для учёта электроэнергии, контроля нагрузки и работы устройств автоматического отключения.

Технические характеристики

• Номинальный первичный ток: 300 А - максимальный ток, который можно измерять без перегрузки;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый с большинством стандартных измерительных приборов;
• Класс точности: 0,5S - обеспечивает высокую точность измерений даже при малых токах (от 1% от номинала), что важно для коммерческого учёта;
• Номинальная вторичная полная мощность: 5 ВА - максимальная нагрузка, которую может питать трансформатор без потери точности;
• Напряжение изоляции: 660 В - допустимое рабочее напряжение сети;
• Коэффициент безопасности FS 10 - при аварийном превышении тока трансформатор выдерживает нагрузку до 10× от номинала без повреждения;
• Тип подключения вторичной цепи: винтовые зажимы - надёжное и удобное для многократного обслуживания;
• Монтажное исполнение: с шиной - устанавливается прямо на силовой проводник без разрывов цепи;
• Исполнение: однофазный - предназначен для использования в одной фазе трёхфазной системы или в однофазных сетях.

Совместимость и монтаж

Трансформатор тока ТТЕ-А 300/5А с клеммой напряжения класс точности 0,5S монтируется на жесткий проводник (шину) диаметром, соответствующим внутреннему окну трансформатора. Для установки не требуется разрывать силовую цепь - достаточно открыть корпус, поместить шину внутрь и зафиксировать. Клеммы вторичной обмотки имеют винтовое подключение - используются медные провода сечением до 4 мм2. Убедитесь, что вторичная цепь всегда замкнута при работе - разрыв цепи может вызвать опасное повышенное напряжение на выводах.

Безопасность и стандарты

Трансформатор тока ТТЕ-А 300/5А с клеммой напряжения класс точности 0,5S сертифицирован и соответствует требованиям ГОСТ Р 8.629–2019 и международному стандарту IEC 61869. Коэффициент безопасности FS 10 гарантирует сохранение целостности при кратковременных перегрузках. Конструкция исключает доступ к токоведущим частям при установленном положении на шине.

Преимущества

• Высокая точность класса 0,5S позволяет использовать модель для коммерческого учёта электроэнергии;
• Винтовые клеммы обеспечивают долговечное и надёжное подключение без необходимости специнструментов;
• Монтаж на шину экономит время при установке и не требует демонтажа оборудования;
• Стабильная работа при температуре от -25C до +55C - подходит для помещений и открытых щитовых;
• Поддержка нагрузки до 5 ВА - совместим с современными цифровыми счётчиками и реле защиты.

Ограничения применения

• Не предназначен для постоянной работы при токах выше 300 А - возможна потеря точности или перегрев;
• Запрещено применять при частоте сети отличной от 50 Гц - точность не гарантирована;
• Не работает в цепях постоянного тока - только для переменного тока;
• Не следует использовать при наличии внешних магнитных полей выше 5 мТл - влияние может исказить показания;
• Вторичная цепь должна быть обязательно замкнута - разрыв может привести к пробою изоляции и травме персонала.

Примеры использования

• Установка в ВРУ жилого дома для подключения электронного счётчика электроэнергии;
• Интеграция в панели управления насосных станций для контроля потребляемого тока;
• Подключение к реле перегрузки на промышленных конвейерах;
• Измерение тока в распределительных щитах торговых центров с целью балансировки нагрузки.

Практические советы

• Перед монтажом проверьте диаметр шины - он должен свободно проходить через окно трансформатора; для ТТЕ-А 300/5А типичный диаметр шины - 12–18 мм;
• При использовании нескольких трансформаторов в одной фазе соблюдайте полярность - обозначения “L1” и “K1” должны быть согласованы;
• При подключении к цифровому счётчику учитывайте его номинальную нагрузку - она не должна превышать 5 ВА;
• Проверяйте состояние контактов клемм каждые 1–2 года - особенно в условиях влажности или запылённости;
• Не используйте трансформатор как элемент защиты - он лишь передаёт сигнал, не отключает цепь.
