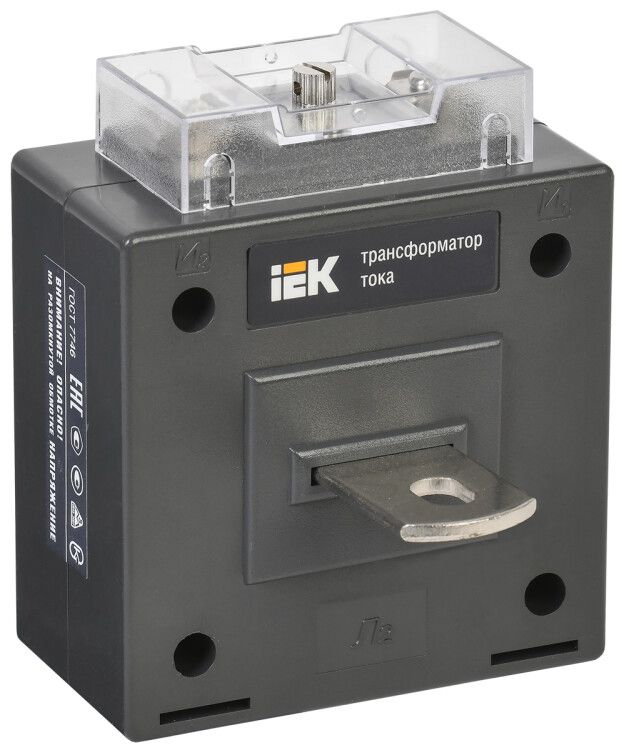

Трансформатор тока ТТИ-А 25/5А 5ВА класс точности 0.5 - ITT10-2-05-0025 IEK

Трансформатор тока ТТИ-А 25/5А 5ВА класс точности 0.5 от IEK предназначен для точного измерения тока в цепях до 660 В и передачи сигнала в устройства учёта, защиты и автоматизации. Артикул itt10-2-05-0025 соответствует модели с катушечным исполнением и монтажом на шину.

Назначение и область применения

Трансформатор тока ТТИ-А 25/5А 5ВА класс точности 0.5 используется в системах коммерческого и технического учёта электроэнергии. Он преобразует большой первичный ток (до 25 А) в безопасный вторичный сигнал (5 А), который подключается к счётчикам, реле защиты, контроллерам и другим измерительным приборам. Применяется в распределительных щитах, на вводах объектов, в промышленных установках с однофазными нагрузками.

Технические характеристики

• Номинальный первичный ток: 25 А - максимальный ток, который трансформатор может точно измерять;
• Номинальный вторичный ток: 5 А - выходной ток, совместимый с большинством измерительных приборов;
• Номинальная вторичная полная мощность: 5 ВА - максимальная нагрузка, которую можно подключить ко вторичной обмотке без потери точности;
• Класс точности: 0.5 - погрешность измерения не более +-0,5% в рабочем диапазоне; подходит для коммерческого учёта;
• Рабочее напряжение: 660 В - максимальное напряжение изолирующей части, допустимое в сети;
• Тип исполнения: катушечный - магнитопровод в виде кольца, через которое проходит проводник;
• Способ монтажа: на монтажную плату - устанавливается на DIN-рейку или жёстко закрепляется в корпусе;
• Монтажное исполнение: с шиной - позволяет монтировать прямо на токоведущую шину без разрезания цепи;
• Вторичное подключение: винтовые зажимы - надёжное и проверенное соединение с проводами сечением до 2,5 мм2;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги;
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, в помещениях с нормальной влажностью;
• Срок службы: 25 лет - рассчитан на длительную эксплуатацию без замены;
• Сертификация: да - имеет свидетельство об утверждении типа средств измерений (№28139-12) и внесен в госреестр;
• Нормативные документы: ГОСТ 7746, ТУ 3414-001-18461115-2006 - соответствие обязательным требованиям.

Совместимость и монтаж

Трансформатор тока ТТИ-А 25/5А 5ВА класс точности 0.5 устанавливается на токоведущую шину без её разрыва. Подходит для сборки в щитах с DIN-рейкой. Для работы требуется замкнутая вторичная цепь - нельзя оставлять выводы разомкнутыми во время работы! Вторичная обмотка должна быть подключена исключительно к приборам с суммарной нагрузкой ≤5 ВА. Кабель подключения - медный, сечением до 2,5 мм2. Максимальный диаметр шины - 12 мм (по внутреннему отверстию трансформатора).

Безопасность и стандарты

Трансформатор тока ТТИ-А 25/5А 5ВА класс точности 0.5 обеспечивает защиту от случайного прикосновения к токоведущим элементам. Соответствует ГОСТ 7746 и имеет официальное утверждение типа средств измерений. Это делает его законным для использования в контрактах с энергосбытом. Сертификаты подтверждают соответствие требованиям безопасности и метрологической точности.

Преимущества

• Высокий класс точности 0.5 - необходим для оплаты по фактическому расходу;
• Монтаж на шину - не требует отключения питания при установке;
• Винтовые зажимы - удобны для многократного подключения и переподключения;
• Долгий срок службы - 25 лет снижают затраты на обслуживание;
• Подтверждённая сертификация - легализован для коммерческого учёта;
• Проверенная модель - получала награду “Лучшее электрооборудование-2005”.

Ограничения применения

• Не применяется в сетях выше 660 В - риск пробоя изоляции;
• Запрещено работать с разомкнутой вторичной цепью - возможен перегрев и повреждение;
• Не предназначен для открытых площадок - степень защиты IP20 не защищает от влаги и пыли;
• Не подходит для трёхфазных систем - однополосный трансформатор;
• Вторичная нагрузка не должна превышать 5 ВА - иначе точность падает ниже класса 0.5.

Примеры использования

• Установка в этажном щите для учёта электроэнергии квартиры;
• Подключение к цифровому счётчику в офисном помещении;
• Интеграция в систему автоматического управления насосной станцией;
• Фиксация на входной шине распределительного щита предприятия;
• Измерение тока в цепях освещения с использованием реле контроля нагрузки.

Практические советы

• Перед монтажом убедитесь, что шина имеет диаметр меньше 12 мм - иначе трансформатор не наденется;
• Обязательно замкните вторичную цепь до включения питания - даже на секунду разрыв опасен;
• Выбирайте измерительные приборы с суммарной мощностью не более 5 ВА - проверьте паспорт счётчика;
• При установке в металлический щит используйте изолирующую прокладку - предотвращает замыкание на корпус;
• Для долговременной эксплуатации рекомендовано периодически проверять плотность затяжки винтов - особенно после первого включения.
