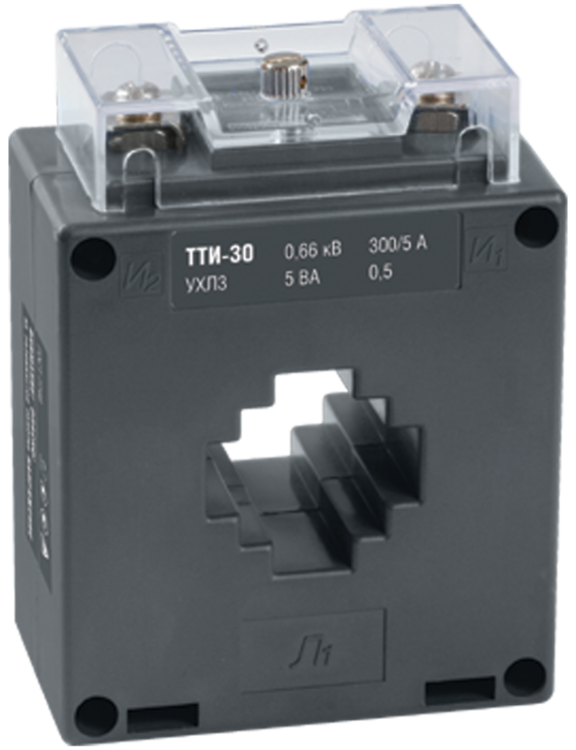

Трансформатор тока ТТИ-30 300/5А 5ВА без шины класс точности 0.5 - ITT20-2-05-0300 IEK

Трансформатор тока ТТИ-30 300/5А 5ВА класс точности 0.5 без шины - это катушечный измерительный трансформатор, предназначенный для преобразования больших токов до 300 А в безопасный вторичный сигнал 5 А. Применяется в системах учёта электроэнергии, автоматизации и защите оборудования. Произведён бренда IEK, артикул itt20-2-05-0300.

Назначение и область применения

Трансформатор тока ТТИ-30 300/5А 5ВА класс точности 0.5 без шины используется для передачи сигнала тока от силовой цепи к измерительным приборам - счётчикам, реле защиты, контроллерам и другим устройствам контроля. Подходит для установки в щитах учёта, распределительных устройствах и на оборудовании с высокими токами нагрузки. Особенно эффективен в схемах коммерческого учёта электроэнергии, где важна точность измерений.

Технические характеристики

• Номинальный первичный ток: 300 А - максимальный ток, который можно измерять без перегрузки;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый с большинством промышленных приборов;
• Номинальная мощность: 5 В·А - максимальная нагрузка, которую может обеспечить трансформатор без потери точности;
• Класс точности: 0.5 - погрешность измерения не более +-0,5% в рабочем диапазоне; подходит для коммерческого учёта;
• Рабочее напряжение: 660 В - допустимое напряжение изолирующей части, соответствует сетям до 600–660 В переменного тока;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытых корпусов;
• Способ подключения вторичной обмотки: винтовые зажимы - надёжное и проверенное соединение для проводов сечением до 2,5 мм2;
• Способ монтажа: на монтажную плату - крепится через отверстия в корпусе, не требует шины или DIN-рейки;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C и влажности до 98%; подходит для помещений с умеренным климатом;
• Срок службы: 25 лет - рассчитан на длительную эксплуатацию без замены;
• Сертификация: да - имеет свидетельство об утверждении типа средств измерений (№28139-12) и внесен в госреестр;
• Нормативные документы: ГОСТ 7746, ТУ 3414-001-18461115-2006 - соответствие обязательным требованиям к измерительным трансформаторам.

Совместимость и монтаж

Трансформатор тока ТТИ-30 300/5А 5ВА класс точности 0.5 без шины имеет окно для прохода первичного провода - позволяет установить его без разрывов цепи. Монтируется на монтажную плату или внутрь щита с помощью болтов. Первичный проводник должен иметь диаметр, подходящий под окно (обычно до 15–20 мм). Вторичная обмотка подключается к приборам через винтовые зажимы - используйте провода сечением 0,75–2,5 мм2. Обязательно соблюдайте полярность: выводы S1 и S2 должны быть подключены правильно, иначе показания приборов будут неверными. Нагрузка на вторичную обмотку не должна превышать 5 В·А - подключайте только один счётчик или одно реле защиты одновременно.

Безопасность и стандарты

Трансформатор тока ТТИ-30 300/5А 5ВА класс точности 0.5 без шины соответствует ГОСТ 7746 и имеет официальное утверждение типа средств измерений. Защита от прикосновения реализована конструкцией корпуса - доступ к токоведущим частям невозможен при установленном состоянии. Сертифицирован для использования в промышленных и коммунальных объектах. Соответствует требованиям к точности и безопасности, предъявляемым к приборам учёта электроэнергии.

Преимущества

• Высокая точность класса 0.5 - необходима для законного коммерческого учёта;
• Долгий срок службы - 25 лет снижают затраты на обслуживание;
• Надёжное винтовое подключение - минимизирует риск плохого контакта;
• Поддержка стандарта ГОСТ 7746 - гарантирует совместимость с другими компонентами системы учёта;
• Закрытая конструкция с окном - удобна для монтажа без демонтажа кабеля;
• Производитель IEK - известный бренд с проверенной качественной продукцией.

Ограничения применения

• Не предназначен для работы вне закрытых щитов - степень защиты IP20 не защищает от пыли и влаги;
• Не подходит для многократных перегрузок выше 300 А - возможен перегрев и потеря точности;
• Не применяется в цепях постоянного тока - работает только с переменным током 50 Гц;
• Вторичная цепь не должна быть разомкнутой во время работы - это вызывает опасное повышение напряжения и риск поражения;
• Не рекомендован для установки в условиях повышенной вибрации без дополнительной фиксации - монтаж на плату требует жёсткого крепления.

Примеры использования

• Установка в щитах коммерческого учёта на предприятиях с нагрузкой до 300 А;
• Подключение к трёхфазным счётчикам через три таких трансформатора (по одному на фазу);
• Интеграция в системы автоматического управления насосами, конвейерами, компрессорами;
• Использование в системах релейной защиты для отключения при перегрузках;
• Монтаж в распределительных пунктах (РП) и подстанциях малой мощности.

Практические советы

• Перед монтажом проверьте целостность изоляции и отсутствие механических повреждений корпуса;
• Обязательно заземлите второй вывод (S2) вторичной обмотки - это требование норм безопасности;
• Выбирайте провода для вторичной цепи с минимальной длиной - длинные участки увеличивают погрешность;
• Не подключайте несколько приборов параллельно к одной вторичной обмотке - суммарная нагрузка не должна превышать 5 В·А;
• При использовании в системах учёта обязательно сохраняйте сертификаты и протоколы поверки - они нужны для проверок контролирующими органами;
• При замене старого трансформатора - сравнивайте параметры: ток, мощность, класс точности, тип монтажа - чтобы не нарушить работу всей системы.
