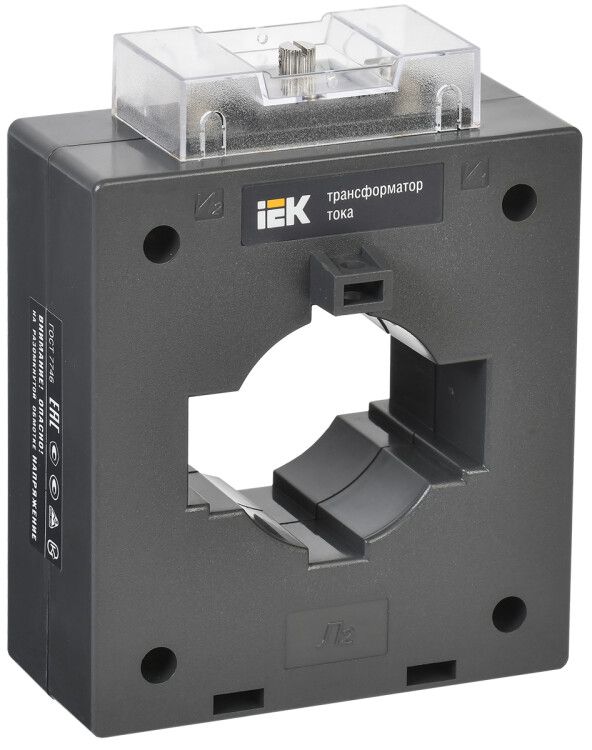

Трансформатор тока ТТИ-60 1000/5А 10ВА без шины класс точности 0.5 - ITT40-2-10-1000 IEK

Трансформатор тока ТТИ-60 1000/5А 10ВА класс точности 0.5 от IEK предназначен для точного измерения тока в цепях до 660 В и передачи сигнала в устройства учёта, защиты и автоматизации. Артикул itt40-2-10-1000 соответствует многовитковому катушечному исполнению с монтажом на плату.

Назначение и область применения

Трансформатор тока ТТИ-60 1000/5А 10ВА класс точности 0.5 используется в системах коммерческого и технического учёта электроэнергии. Он преобразует большие значения тока (до 1000 А) в безопасный для приборов уровень (5 А), который можно подключить к счётчикам, реле защиты, контроллерам и другим измерительным устройствам. Применяется в распределительных щитах, на подстанциях, в промышленных установках - например, на конвейерах, насосных станциях, в системах управления энергоёмкими оборудованием.

Технические характеристики

• Номинальный первичный ток: 1000 А - максимальный ток, который трансформатор может измерять без перегрузки;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый с большинством промышленных измерительных приборов;
• Класс точности: 0.5 - погрешность измерения не более +-0,5% в рабочем диапазоне нагрузки; подходит для коммерческого учёта;
• Номинальная вторичная полная мощность: 10 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке без потери точности;
• Рабочее напряжение: 660 В - допустимое напряжение в первичной цепи;
• Количество фаз: 1 - предназначен для однофазных цепей;
• Монтажное исполнение: с окном - позволяет установить трансформатор на проводник без его разрезания;
• Вторичное подключение: винтовые зажимы - надёжное и проверенное соединение для проводов сечением до 2,5 мм2;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытых корпусов;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C и относительной влажности до 95%; подходит для помещений с умеренным климатом;
• Срок службы: 25 лет - рассчитан на длительную эксплуатацию без замены;
• Тип конструкции: многовитковый (катушечный) - обеспечивает высокую точность и стабильность параметров;
• Нормативные документы: ГОСТ 7746, ТУ 3414-001-18461115-2006;
• Сертифицирован: да - имеет свидетельство об утверждении типа средства измерений (№ 28139-12) и внесён в госреестр.

Совместимость и монтаж

Трансформатор тока ТТИ-60 1000/5А 10ВА класс точности 0.5 монтируется на печатную плату через выводы. Его окончатая форма позволяет одеть на уже установленный проводник без его демонтажа - удобно при модернизации существующих цепей. Подключение вторичной обмотки выполняется винтовыми зажимами - используйте провода сечением до 2,5 мм2. Обязательно соблюдайте полярность: вход первичного тока обозначен, выход вторичной обмотки помечен как K1 и K2. Нагрузка на вторичную обмотку не должна превышать 10 В·А - иначе точность снижается. Для работы требуется замкнутая цепь: вторичная обмотка никогда не должна быть разомкнутой во время прохождения тока в первичной цепи - это опасно!

Безопасность и стандарты

Трансформатор тока ТТИ-60 1000/5А 10ВА класс точности 0.5 соответствует ГОСТ 7746 и имеет официальное утверждение типа средства измерений. Защита от прикосновения реализована конструкцией корпуса - доступ к токоведущим элементам невозможен при правильной сборке. Степень защиты IP20 исключает использование вне закрытых шкафов. Сертификаты подтверждают соответствие требованиям безопасности и метрологической точности для применения в системах учёта электроэнергии.

Преимущества

• Высокий класс точности 0.5 - необходим для коммерческого учёта и аудита расхода энергии;
• Окончатая конструкция - упрощает установку и обслуживание без отключения питания;
• Долгий срок службы - 25 лет гарантируют минимальные затраты на замену;
• Подтверждённая сертификация - внесён в госреестр, что важно для легализации учётных решений;
• Проверенная технология - модель получала награду на международном конкурсе «Лучшее электрооборудование-2005».

Ограничения применения

• Не применяется в трёхфазных цепях - только для однофазных систем;
• Запрещено использовать при разомкнутой вторичной обмотке - риск возникновения высокого напряжения и повреждения оборудования;
• IP20 не защищает от влаги и пыли - необходимо размещать только в герметичных щитах или помещениях;
• Максимальная нагрузка 10 В·А - нельзя подключать несколько приборов суммарной мощностью выше этого значения;
• Не предназначен для импульсных или несинусоидальных токов - точность может снижаться при наличии гармоник.

Примеры использования

• Установка в щите учёта на главном вводе предприятия для контроля потребления;
• Подключение к цифровому счётчику электроэнергии в промышленном цехе;
• Интеграция в систему автоматического управления двигателем с защитой от перегрузки;
• Модернизация старого щита - без разрезания кабеля благодаря наличию окна.

Практические советы

• Перед монтажом убедитесь, что первичный ток в цепи не превышает 1000 А - иначе возможна потеря точности или повреждение;
• Выбирайте нагрузку на вторичную обмотку с запасом: если счётчик потребляет 5 В·А, лучше выбрать ещё один прибор с 3–4 В·А - итого не больше 8–9 В·А;
• При использовании нескольких трансформаторов в одной системе - следите за одинаковой фазировкой и полярностью;
• При замене или тестировании всегда отключайте питание первичной цепи - даже если вторичная обмотка кажется «безопасной»;
• Проверьте посадочные габариты платы - артикул itt40-2-10-1000 имеет стандартные размеры, но уточните чертёж перед заказом.
