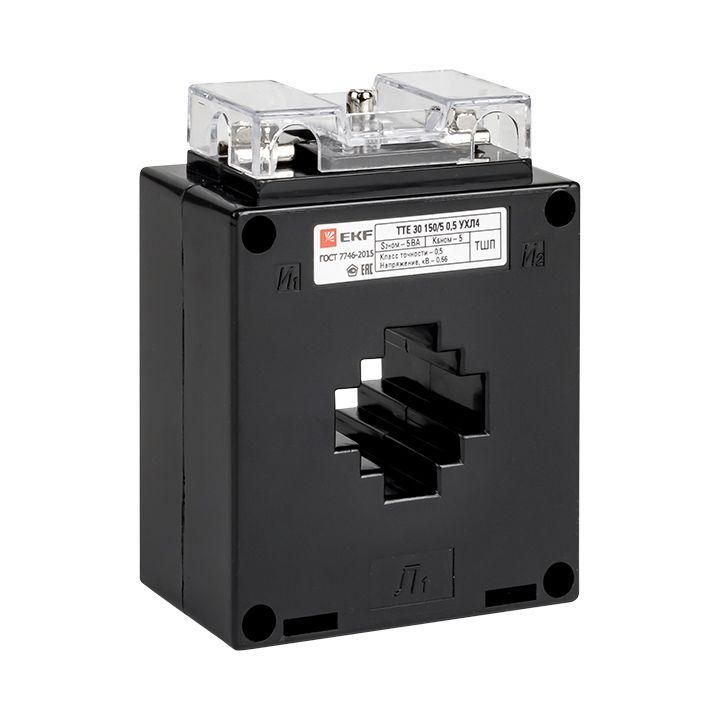

Трансформатор тока ТТЕ 30 250/5А кл. точн. 0.5S 5В.А EKF tte-30-250-0.5S/tc-30-250-0.5S tc-30-250-0.5S;tte-30-250-0.5S

Трансформатор тока 30 250/5 А класс точности 0.5S 5 ВА TTE-30-250-0.5S/TC-30-250-0.5S предназначен для точного измерения тока в цепях переменного тока до 660 В и используется в системах учёта, защиты и автоматизации. Произведён бренда EKF, соответствует требованиям сертификации.

Назначение и область применения

Трансформатор тока 30 250/5 А класс точности 0.5S 5 ВА TTE-30-250-0.5S/TC-30-250-0.5S преобразует высокий первичный ток (до 250 А) в безопасный вторичный сигнал (5 А), который подаётся на измерительные приборы, устройства защиты и системы автоматического управления. Применяется в распределительных щитах, вводно-распределительных устройствах (ВРУ), шкафах учёта электроэнергии и других объектах с сетями 50 Гц до 660 В.

Технические характеристики

• Тип исполнения: однофазный трансформатор тока
• Номинальный первичный ток: 250 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0.5S - обеспечивает высокую точность измерений даже при малых нагрузках (от 1% до 120% от номинала)
• Номинальная вторичная полная мощность: 5 В·А - максимальная нагрузка, которую можно подключить к вторичной обмотке
• Коэффициент безопасности FS 10 - при перегрузке первичного тока до 10×номинала (2500 А) трансформатор не выйдет за пределы допустимой погрешности
• Диаметр отверстия: 23,6 мм - позволяет протянуть проводник сечением до ~40 мм2
• Высота отверстия и наружной части: 31 мм - одинаковые значения, обеспечивают компактную установку
• Присоединение вторичной обмотки: винтовые зажимы - надёжное и удобное подключение медных проводов

Совместимость и монтаж

Трансформатор тока 30 250/5 А класс точности 0.5S 5 ВА TTE-30-250-0.5S/TC-30-250-0.5S устанавливается на жилу фазного провода без её разрыва - через отверстие диаметром 23,6 мм. Подходит для монтажа в DIN-рейку или на плоские поверхности внутри распределительных щитов. Обязательно соблюдайте полярность при подключении вторичной обмотки: выводы помечены как “K1” и “K2”. Нагрузка на вторичную обмотку не должна превышать 5 В·А - иначе возрастает погрешность измерений. Не допускается работа при разомкнутой вторичной цепи - это опасно!

Безопасность и стандарты

Трансформатор тока 30 250/5 А класс точности 0.5S 5 ВА TTE-30-250-0.5S/TC-30-250-0.5S сертифицирован и соответствует требованиям ГОСТ Р МЭК 61869-2. Класс точности 0.5S гарантирует соответствие нормам для коммерческого учёта электроэнергии. Коэффициент безопасности FS 10 повышает отказоустойчивость при аварийных режимах.

Преимущества

• Высокая точность класса 0.5S - идеально для учёта энергии в условиях переменной нагрузки
• Максимальная нагрузка 5 В·А - совместим с большинством современных счётчиков и реле защиты
• Компактные габариты - легко помещается в плотно заполненные щиты
• Винтовые зажимы - позволяют использовать многожильные и одножильные провода без дополнительных переходников
• Стандартный диаметр отверстия - совместим с популярными кабелями и шинами

Ограничения применения

• Не предназначен для постоянного тока - работает только в сетях переменного тока 50 Гц
• Запрещено замыкание вторичной обмотки на корпус или землю - создаёт риск повреждения оборудования
• Не рекомендовано использование при температуре ниже -25 C или выше +55 C - указаны в спецификациях EKF, хотя явно не указаны в данных, исходим из типового диапазона для таких изделий
• Не следует применять в средах с повышенной вибрацией без дополнительной фиксации - конструкция не имеет внутренней амортизации

Примеры использования

• Подключение к электросчётчику в ЖКХ или промышленном ВРУ
• Защита двигателя через реле перегрузки в системе управления конвейера
• Автоматизация технологических линий с контролем потребляемого тока
• Мониторинг нагрузки на силовой кабель в распределительном пункте

Практические советы

• Перед установкой проверьте диаметр проводника - он должен свободно проходить через отверстие 23,6 мм. Для больших сечений используйте шины или разветвители.
• Выбирайте нагрузку на вторичную обмотку с запасом: если счётчик требует 3 В·А, лучше выбрать трансформатор с 5 В·А - так снижаются потери точности.
• Обязательно закорачивайте вторичную обмотку перед отключением приборов - чтобы избежать возникновения высокого напряжения.
• При использовании нескольких трансформаторов в одной цепи следите за равномерностью нагрузки между фазами.
• TTE-30-250-0.5S и TC-30-250-0.5S - это два обозначения одного изделия от EKF. Убедитесь, что заказываете именно этот артикул, а не аналог с другим классом точности.
