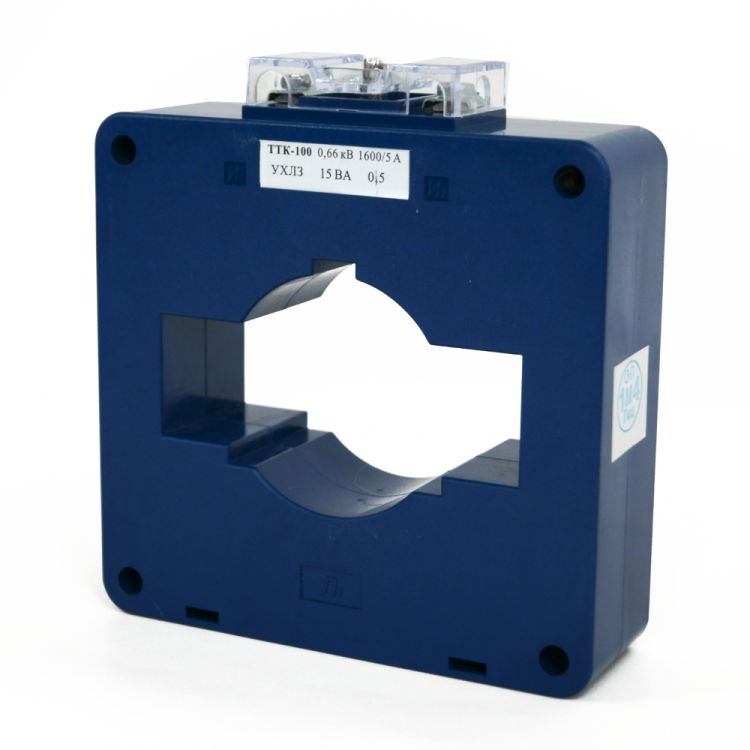

Трансформатор тока ТТК-100 1500/5А кл. точн. 0.5 15В.А измерительный УХЛ3 КЭАЗ 219629

Трансформатор тока ТТК-100 1500/5А 15ВА класс точности 0.5 УХЛ3 предназначен для измерения переменного тока высокой величины в цепях до 1000 В. Этот прибор от КЭАЗ используется в системах учёта, защиты и контроля на промышленных объектах, где требуется высокая точность - например, в щитах автоматизации, на подстанциях или у энергоёмких оборудования. Артикул 219629 соответствует модели из серии ИТТ.

Назначение и область применения

Трансформатор тока ТТК-100 1500/5А 15ВА класс точности 0.5 УХЛ3 преобразует большой первичный ток (до 1500 А) в безопасный вторичный сигнал (5 А), который можно подключить к измерительным приборам - счетчикам, амперметрам, реле защиты, устройствам автоматики. Он применяется в силовых цепях постоянного и переменного тока частотой 50 Гц, где необходима точная передача сигнала без потерь. Подходит для установки в распределительных щитах, на шинах, в ячейках КРУ и других местах, где требуется изолированное измерение тока.

Технические характеристики

• Номинальный первичный ток: 1500 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0.5 - максимальная погрешность измерения +-0,5 % в рабочем диапазоне
• Номинальная мощность: 15 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке
• Род тока: переменный (AC), частота 50 Гц
• Напряжение изоляции: до 1000 В
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости
• Габариты: 62×32×153 мм
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям, но не от воды и пыли
• Фактор ограничения перенапряжения: FS 10 - способен выдерживать кратковременные перегрузки тока до 10× номинального значения без повреждения
• Подключение вторичной обмотки: винтовые зажимы
• Способ монтажа: через монтажную плату с проходным окном
• Сертифицирован по ГОСТ 7746

Совместимость и монтаж

Трансформатор тока ТТК-100 1500/5А 15ВА класс точности 0.5 УХЛ3 имеет конструкцию с окном - проводник первичной цепи (например, медная шина 1500 А) проходит через центр устройства. Монтаж выполняется на специальную монтажную плату или жестко закрепляется на шинопроводе. Для подключения вторичной цепи используются винтовые клеммы - подходят провода сечением до 2,5 мм2. Обязательно соблюдайте полярность: выводы S1 и S2 должны быть правильно подсоединены к измерительному прибору. Никогда не оставляйте вторичную обмотку разомкнутой во время работы - это вызывает опасное перенапряжение!

Безопасность и стандарты

Трансформатор тока ТТК-100 1500/5А 15ВА класс точности 0.5 УХЛ3 соответствует требованиям ГОСТ 7746 и обеспечивает защиту от случайного прикосновения к токоведущим элементам. Сертификация подтверждает соответствие нормам безопасности для промышленного оборудования. Степень защиты IP20 гарантирует, что внутренние части недоступны для пальцев, но устройство не предназначено для открытых площадок или влажных сред. Применяйте его только внутри закрытых щитов.

Преимущества

• Высокий класс точности 0.5 позволяет использовать прибор для коммерческого учёта электроэнергии
• Низкая габаритная высота (153 мм) удобна для компактных щитов
• Фактор FS 10 даёт запас прочности при пусковых токах и аварийных режимах
• Климатическое исполнение УХЛ3 делает его пригодным для использования в холодных регионах и неотапливаемых помещениях
• Винтовое подключение надёжно и легко обслуживается

Ограничения применения

• Не допускается работа при частоте выше 50 Гц - несовместим с сетями с импульсными помехами или частотными преобразователями
• IP20 исключает применение в сырых, пыльных или наружных условиях
• Максимальная нагрузка 15 В·А - нельзя подключать несколько приборов одновременно без проверки суммарной мощности
• Запрещена работа с разомкнутой вторичной цепью - риск пробоя изоляции и выхода из строя
• Не предназначен для постоянного тока - только переменный AC

Примеры использования

• Установка в распределительном щите промышленного станка для подключения счётчика активной энергии
• Интеграция в систему автоматического управления насосной станцией с защитой по току
• Измерение тока в шинопроводе 1000 В на участке питания конвейера
• Подключение к реле перегрузки в цепи двигателя мощностью более 100 кВт

Практические советы

• Выбирайте трансформатор тока ТТК-100 1500/5А 15ВА класс точности 0.5 УХЛ3 только тогда, когда ваша нагрузка не превышает 15 В·А - иначе будет расти погрешность
• Проверьте диаметр проходящего проводника: он должен свободно входить в окно, но не болтаться - оптимальный зазор ≤ 2 мм
• При замене старого трансформатора совмещайте тип подключения (S1/S2) и направление намотки - неверная полярность искажает показания
• Для длительной работы в условиях колебаний температуры используйте термостойкий герметик вокруг винтовых контактов
• Обязательно проверяйте целостность вторичной цепи перед включением - даже кратковременная разрывная ситуация может повредить оборудование
