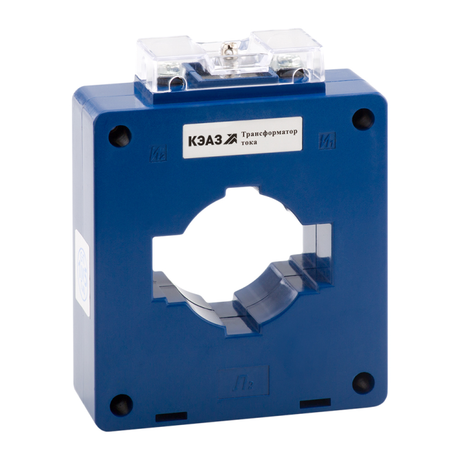

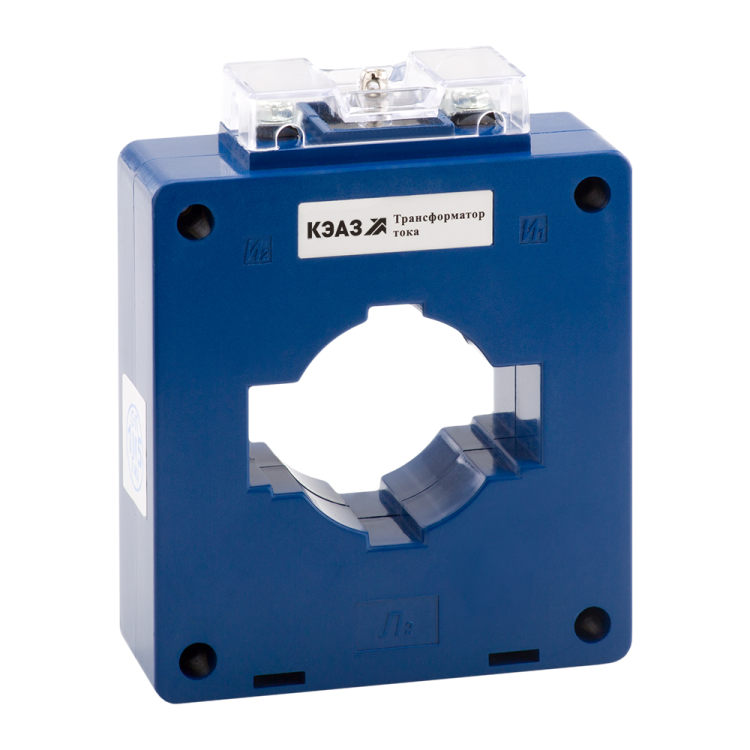

Измерительный трансформатор тока ТТК-125-5000/5А-15ВА-0,5S-УХЛ3-КЭАЗ | 239711 КЭАЗ

Измерительный трансформатор тока ТТК-125 5000/5А 15ВА 0,5S УХЛ3 предназначен для точного измерения больших переменных токов в высоковольтных цепях. Этот трансформатор тока от КЭАЗ используется в системах учета энергии, релейной защите и контроля нагрузки на объектах с мощными потребителями. Его конструкция обеспечивает надежную работу даже в условиях повышенной влажности и колебаний температур.

Назначение и область применения

Измерительный трансформатор тока ТТК-125 5000/5А 15ВА 0,5S УХЛ3 преобразует большой первичный ток до 5000 А в безопасный вторичный ток 5 А, который можно подключить к измерительным приборам - счетчикам, амперметрам, реле защиты. Он применяется в распределительных устройствах высокого напряжения, на подстанциях, в промышленных установках с большими токами нагрузки.

Технические характеристики

• Номинальный первичный ток: 5000 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0.5S - обеспечивает высокую точность измерений даже при малых токах (до 1% от номинала)
• Номинальная мощность: 15 ВА - максимальная нагрузка, которую можно подключить ко вторичной обмотке
• Напряжение изоляции: 1000 В - допустимое рабочее напряжение между первичной и вторичной цепями
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ
• Диаметр окна: 80 мм - позволяет протянуть через него проводник сечением до 150–185 мм2
• Климатическое исполнение: УХЛ3 - работает при температурах от −40C до +40C и влажности до 98%
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и воды
• Подключение вторичной обмотки: винтовые зажимы - удобны для многожильных и одножильных проводов
• Фактор ограничения перенапряжения: FS 10 - предотвращает повреждение при аварийных перегрузках
• Монтажное исполнение: с окном - устанавливается вокруг провода без его разрезания

Совместимость и монтаж

Измерительный трансформатор тока ТТК-125 5000/5А 15ВА 0,5S УХЛ3 монтируется на шины или жесткие проводники с помощью монтажной платы. Диаметр окна 80 мм соответствует стандартному шагу кабельных трасс. Для правильной установки необходимо:

• Обеспечить свободный доступ к окну трансформатора - он должен плотно охватывать один проводник без зазора
• Не использовать несколько проводников внутри одного окна - это исказит показания
• Замыкать вторичную цепь перед отключением первичного тока - во избежание опасного напряжения на выводах
• Подключать нагрузку не более 15 ВА - превышение вызывает увеличение погрешности

Безопасность и стандарты

Измерительный трансформатор тока ТТК-125 5000/5А 15ВА 0,5S УХЛ3 соответствует требованиям ГОСТ 7746 и имеет сертификат соответствия. Конструкция предусматривает защиту от случайного прикосновения к токоведущим элементам. Благодаря фактору FS 10, устройство выдерживает кратковременные перегрузки без выхода из строя. Напряжение изоляции 1000 В гарантирует безопасную работу в сетях до 1 кВ.

Преимущества

• Высокая класс точности 0.5S - идеально подходит для коммерческого учета электроэнергии
• Широкий диапазон рабочих температур - надежно функционирует в холодных регионах и неотапливаемых помещениях
• Простой монтаж без разрыва цепи - достаточно просунуть провод через окно
• Устойчивость к перегрузкам благодаря FS 10 - снижает риск отказа при аварийных режимах
• Совместимость с широким спектром измерительных приборов - легко интегрируется в существующие системы

Ограничения применения

• Не предназначена для постоянной работы при токах выше 5000 А - возможен перегрев и потеря точности
• Не подходит для установки в открытых местах или сырых средах - степень защиты IP20 не защищает от брызг и пыли
• Не рекомендуется применять в цепях постоянного тока - работает только с переменным током 50 Гц
• Вторичная цепь должна всегда быть замкнута - разрыв при наличии тока в первичной обмотке создает опасное напряжение
• Не следует использовать с нагрузкой свыше 15 ВА - это нарушает класс точности 0.5S

Примеры использования

• Учет электроэнергии на входе крупного цеха с мощностью 5 МВт+
• Подключение к цифровому счетчику в распределительном щите подстанции
• Работа в составе релейной защиты двигателя или компрессора
• Контроль нагрузки на главных шинах промышленного предприятия

Практические советы

• Выбирая трансформатор тока ТТК-125 5000/5А 15ВА 0,5S УХЛ3, проверьте диаметр вашего провода - он должен подходить под 80 мм без усилия
• Для точного учета используйте медные провода сечением не менее 2,5 мм2 на вторичной стороне
• При нескольких трансформаторах в одной системе соблюдайте полярность - помечены выводы “K1” и “K2”
• Проверяйте целостность вторичной цепи перед вводом оборудования в эксплуатацию - тестером на замыкание
• Не устанавливайте рядом с источниками сильных магнитных полей - это влияет на точность измерений
