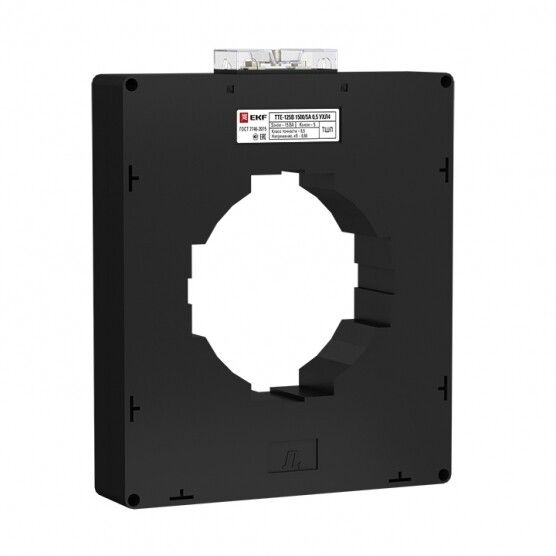

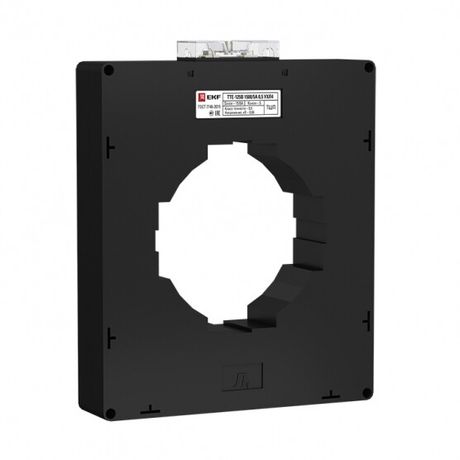

Трансформатор тока ТТЕ-125-5000/5А класс точности 0,5S (большой корпус) EKF PROxima | tte-125B-5000-0.5S

Трансформатор тока ТТЕ-125-5000/5А класс точности 0,5S (большой корпус) от EKF предназначен для точного измерения больших токов в высоконагруженных электросетях и передачи сигнала на счетчики, реле защиты и системы автоматизации. Этот трансформатор тока используется там, где важна надежность и минимальная погрешность - например, в промышленных распределительных щитах.

Назначение и область применения

Трансформатор тока ТТЕ-125-5000/5А класс точности 0,5S преобразует большой первичный ток (до 5000 А) в безопасный вторичный сигнал (5 А), который можно подключить к измерительным приборам. Он работает в сетях переменного тока 50 Гц с напряжением до 660 В. Применяется в вводно-распределительных устройствах (ВРУ), силовых шкафах, на подстанциях и в цепях учета электроэнергии крупных потребителей - заводов, насосных станций, тепловых пунктов.

Технические характеристики

• Номинальный первичный ток: 5000 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0,5S - обеспечивает высокую точность даже при малых нагрузках (от 1% от номинала), что важно для точного учета энергии при низких токах
• Диаметр отверстия: 127 мм - позволяет протянуть через него одножильный или многожильный проводник большого сечения
• Номинальная вторичная полная мощность: 15 В·А - максимальная нагрузка, которую может обслуживать трансформатор без потери точности
• Напряжение изоляции: 660 В - рассчитан на работу в сетях до этого уровня
• Высота: 127 мм
• Тип монтажа: с окном - установка осуществляется путем прохождения фазного провода через центральное отверстие, без разрыва цепи
• Вторичное подключение: винтовые зажимы - удобны для подключения медных проводов сечением до 4 мм2
• Коэффициент безопасности FS 10 - при перегрузке током до 10× номинала (50 000 А) трансформатор не выйдет из строя, сохраняя работоспособность

Совместимость и монтаж

Трансформатор тока ТТЕ-125-5000/5А совместим с любыми измерительными приборами, требующими входной ток 5 А: электронные счетчики, реле защиты, аналитические модули. Монтаж выполняется без отключения питания - провод фазы пропускается через центральное окно диаметром 127 мм. Установка возможна на вертикальную или горизонтальную поверхность. Для правильной работы вторичная цепь должна быть замкнута - нельзя допускать холостого хода (размыкание выводов S1–S2), так как это вызывает опасное повышение напряжения.

Безопасность и стандарты

Трансформатор тока ТТЕ-125-5000/5А соответствует требованиям российских нормативов и имеет сертификат соответствия. Коэффициент безопасности FS 10 гарантирует отказоустойчивость при кратковременных перегрузках, характерных для КЗ. Конструкция защищена от внешних механических воздействий и рассчитана на длительную эксплуатацию в условиях промышленной среды.

Преимущества

• Высокая точность класса 0,5S - идеально для коммерческого учета электроэнергии
• Большое отверстие 127 мм - подходит для массивных кабелей, в том числе с жилами 95–185 мм2
• Винтовые зажимы - надежное и проверенное соединение, легко контролируется
• Конструкция “с окном” - позволяет устанавливать трансформатор после прокладки кабеля, без демонтажа линии
• Стандартная форма и габариты - совместим с типовыми щитами и креплениями EKF

Ограничения применения

• Не предназначен для постоянной работы при токах выше 5000 А - превышение может привести к перегреву и снижению точности
• Не использовать в цепях постоянного тока - работает только с переменным током 50 Гц
• Вторичная цепь всегда должна быть замкнута - разрыв между S1 и S2 недопустим
• Не рекомендован для установки в помещениях с повышенной влажностью без дополнительной герметизации - хотя IP-класс не указан, внутренняя изоляция не предназначена для прямого контакта с водой

Примеры использования

• Учет электроэнергии на вводе в производственный цех с нагрузкой до 5000 А
• Подключение к системе АИИС КЭМ в распределительном щите предприятия
• Защита линии от сверхтоков через реле типа РТ-40 с использованием выхода 5 А
• Мониторинг нагрузки на главном кабеле тепловой станции

Практические советы

• Перед монтажом убедитесь, что диаметр вашего провода меньше 127 мм - иначе он не пройдет через окно
• При подключении вторичной цепи используйте провод сечением 1,5–4 мм2, лучше медный
• Обязательно закрепите трансформатор тока ТТЕ-125-5000/5А на жесткой поверхности - вибрации влияют на точность
• Проверьте полярность: вывод S1 должен быть направлен к источнику тока, S2 - к прибору
• При замене старого трансформатора - сравните класс точности и номинальную мощность; 0,5S предпочтителен вместо 0,5 для точного учета при малых нагрузках
