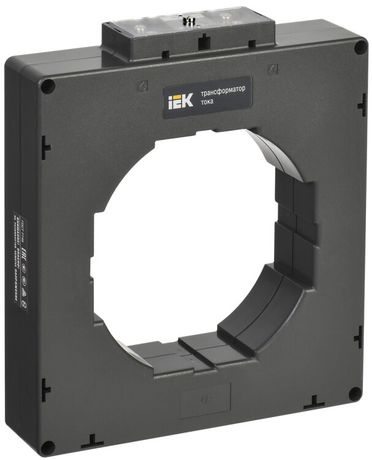

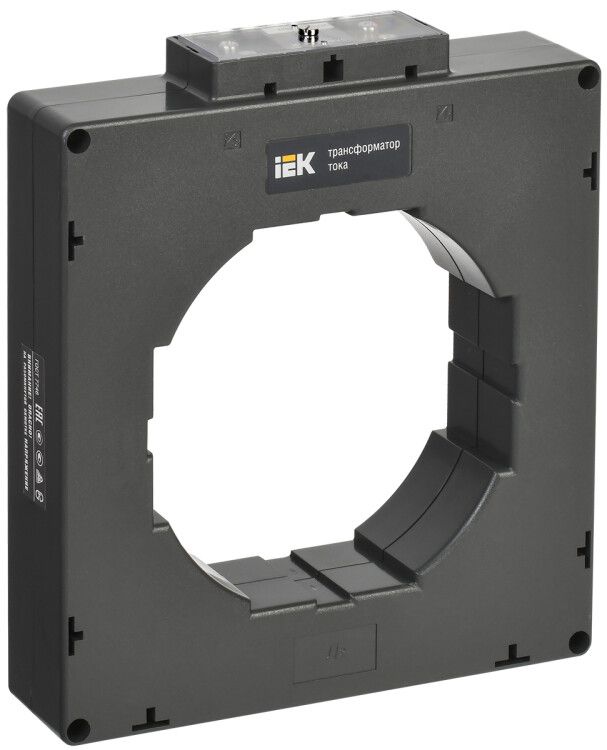

Трансформатор тока ТТИ-125 5000/5А 15ВА класс точности 0.5S - ITT70-3-15-5000 IEK

Трансформатор тока ТТИ-125 5000/5А 15ВА класс точности 0.5S - это точный измерительный прибор для преобразования больших токов до 5000 А в безопасный сигнал 5 А, используемый в системах учёта электроэнергии, защиты и автоматизации. Произведён бренда IEK, артикул itt70-3-15-5000.

Назначение и область применения

Трансформатор тока ТТИ-125 5000/5А 15ВА класс точности 0.5S предназначен для работы в цепях переменного тока с напряжением до 660 В. Он используется для:

• коммерческого учёта электроэнергии - передача сигнала в счётчики;
• защиты оборудования - подключение к реле защиты и автоматике;
• мониторинга нагрузки - передача данных в измерительные приборы и системы АСКУЭ.

Подходит для установки в распределительных щитах, на шинах подстанций, в промышленных объектах с большими токами - например, на входе в цех, у крупных двигателей или трансформаторов.

Технические характеристики

• Первичный ток: 5000 А - максимальный рабочий ток, который можно измерить без искажений.
• Вторичный ток: 5 А - стандартный выходной сигнал для подключения счётчиков и реле.
• Номинальная мощность: 15 ВА - максимальная нагрузка, которую может обеспечить трансформатор без потери точности.
• Класс точности: 0.5S - гарантирует погрешность не более +-0,5% в широком диапазоне токов, включая малые нагрузки (до 1% от 5000 А); подходит для коммерческого учёта.
• Рабочее напряжение: 660 В - максимальное напряжение изоляции, допустимое в месте установки.
• Проём для провода: диаметром 127 мм - позволяет протянуть одножильный или многожильный кабель сечением до ~185 мм2.
• Выход: штекерный разъём - удобное быстрое подключение без пайки или болтовых соединений.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого корпуса.
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности, подходит для помещений с контролируемым микроклиматом.
• Срок службы: 25 лет - рассчитан на длительную эксплуатацию без замены.
• Тип конструкции: катушечный - намотка на железном сердечнике, обеспечивающий стабильность параметров.
• Фактор ограничения перенапряжения (FS): 5 - при аварийных токах (например, КЗ) трансформатор не насыщается до значения 5×5000 А = 25 000 А, что важно для надёжной работы защитных устройств.

Совместимость и монтаж

Трансформатор тока ТТИ-125 5000/5А 15ВА класс точности 0.5S имеет монтажное исполнение «с окном». Устанавливается путём размыкания силовой цепи и продевания через него одного фазного проводника. Монтаж выполняется на монтажной плате или жёстко закреплённой раме.

• Не требует демонтажа шины - достаточно открыть доступ к проводнику.
• Штекерный разъём совместим с кабелями 0,5–2,5 мм2, подходящими для подключения к счётчикам и реле.
• Посадочные размеры проёма: 127 мм - проверьте соответствие диаметру вашего провода или шины.
• Обязательно соблюдайте полярность: выводы I1 и I2 должны соответствовать направлению тока (обычно указано на корпусе).

Безопасность и стандарты

• Соответствует ГОСТ 7746 и ТУ 3414-001-18461115-2006.
• Внесён в Госреестр средств измерений № 28139-12 - официально допущен для коммерческого учёта.
• Имеет свидетельство об утверждении типа средства измерений.
• Защита от прикосновения - исключает риск поражения при работе с токоведущими частями.
• Сертифицирован - подтверждено соответствие требованиям безопасности и метрологии.

Преимущества

• Высокая точность класса 0.5S - идеально для учёта, где важна минимальная погрешность даже при слабой нагрузке.
• Штекерный выход - экономит время при монтаже и обслуживании, снижает вероятность плохого контакта.
• Высокий FS=5 - обеспечивает работоспособность при КЗ, предотвращая ложные срабатывания защиты.
• Долгий срок службы - 25 лет, что снижает затраты на замену.
• Проверенная конструкция - награждена серебряной медалью на конкурсе «Лучшее электрооборудование-2005».

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP20 не защищает от пыли и влаги.
• Не подходит для постоянного тока - работает только с переменным током 50 Гц.
• Вторичная нагрузка не должна превышать 15 ВА - иначе точность нарушится, возможны ошибки учёта.
• Не рекомендуется использовать с несколькими проводниками в одном проёме - нарушается точность измерения.
• Не предназначен для установки на открытых участках, в сырых помещениях или на улице.

Примеры использования

• Вводный трансформатор тока на 6 кВ/0,4 кВ подстанции - для учёта всей потребляемой энергии здания.
• На главной шине цехового распределительного пункта - для контроля нагрузки и защиты двигателя 400 кВт.
• В системе АСКУЭ - передача данных в сервер учёта через интерфейс с штекерным подключением.
• В качестве датчика тока для реле перегрузки - срабатывает при превышении 5000 А.

Практические советы

• Выбирайте трансформатор тока ТТИ-125 5000/5А 15ВА класс точности 0.5S только для цепей с током выше 1000 А - для меньших значений лучше выбрать модель с меньшим номиналом.
• При монтаже всегда отключайте питание и убедитесь, что проводник полностью извлечён из проёма - иначе есть риск повредить изоляцию.
• Проверяйте целостность вторичной цепи перед включением - разрыв во вторичной обмотке вызывает опасное перенапряжение!
• Используйте только кабели сечением до 2,5 мм2 для подключения к штекеру - более толстые не войдут.
• При замене счётчика - не отсоединяйте вторичную цепь без предварительного закорачивания клемм трансформатора.
