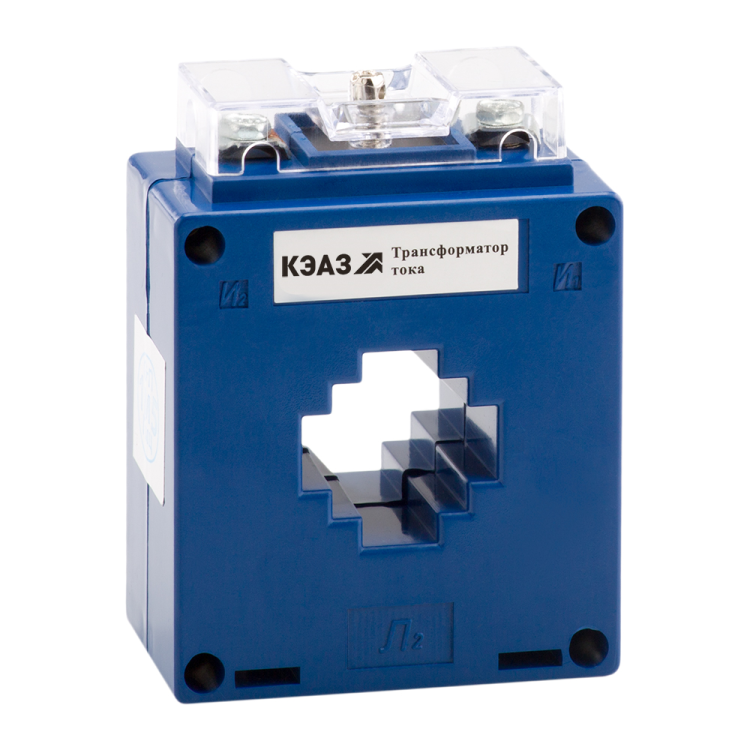

Трансформатор тока ТТК-30 200/5А кл. точн. 0.5 10В.А измерительный УХЛ3 КЭАЗ 219615

Трансформатор тока измерительный ТТК-30 200/5А 10ВА 0,5 УХЛ3 - устройство для точного измерения переменного тока до 200 А в цепях с напряжением до 1000 В. Применяется в системах учёта, защиты и контроля на промышленных объектах. Произведён КЭАЗ, соответствует ГОСТ 7746.

Назначение и область применения

Трансформатор тока измерительный ТТК-30 200/5А 10ВА 0,5 УХЛ3 преобразует большой первичный ток (200 А) в безопасный вторичный сигнал (5 А), который можно подключить к измерительным приборам - счетчикам, амперметрам, реле защиты. Подходит для установки в щитах управления, распределительных устройствах, на линиях питания двигателей, конвейеров, сварочных аппаратов и другого оборудования с высокими токовыми нагрузками.

Технические характеристики

• Номинальный первичный ток: 200 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0,5 - максимальная погрешность измерения +-0,5%
• Номинальная мощность: 10 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке
• Род тока: переменный (AC), частота 50 Гц
• Напряжение изоляции: 1000 В - допустимое рабочее напряжение сети
• Диаметр отверстия: 25 мм - позволяет протянуть проводник сечением до ~35 мм2
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, устойчив к повышенной влажности
• Подключение вторичной обмотки: винтовые зажимы
• Фактор ограничения перенапряжения: FS 10 - способен выдерживать кратковременные перегрузки до 10× номинала без повреждения
• Способ монтажа: на монтажную плату через окно (без крепления болтами)

Совместимость и монтаж

Трансформатор тока измерительный ТТК-30 200/5А 10ВА 0,5 УХЛ3 имеет оконную конструкцию - проводник проходит через центральное отверстие диаметром 25 мм. Монтаж выполняется на жесткую металлическую или пластиковую плату, которая фиксируется в шкафу. Обязательно соблюдайте полярность: выводы S1 и S2 должны быть подключены согласно схеме прибора учета. Нагрузка на вторичную обмотку не должна превышать 10 В·А - иначе класс точности нарушится. Не используйте трансформатор без замкнутой вторичной цепи - это вызывает опасное перенапряжение!

Безопасность и стандарты

Трансформатор тока измерительный ТТК-30 200/5А 10ВА 0,5 УХЛ3 сертифицирован и соответствует требованиям ГОСТ 7746. Защита от прикосновения обеспечена конструкцией корпуса - внутренние части недоступны при правильной сборке. Степень защиты IP20 исключает доступ к токоведущим элементам пальцами, но не защищает от попадания воды или пыли - применяйте только внутри закрытых щитов. Сертификаты подтверждают соответствие нормам безопасности для промышленного оборудования.

Преимущества

• Высокий класс точности 0,5 - идеален для коммерческого учёта энергии
• Увеличенный запас по перегрузке (FS 10) - надёжна при пусках двигателей
• Оконная конструкция - удобна для быстрого монтажа без разрезания провода
• Климатическое исполнение УХЛ3 - работает в холодных и влажных помещениях
• Винтовые зажимы - прочное и долговечное подключение вторичных цепей

Ограничения применения

• Не предназначен для постоянной работы при токе выше 200 А - возможны перегрев и потеря точности
• IP20 не допускает использование во влажных, пыльных или открытых местах
• Запрещено работать с разомкнутой вторичной обмоткой - риск пробоя изоляции и поражения током
• Нагрузка более 10 В·А снижает точность ниже класса 0,5 - не подключайте много приборов одновременно
• Не используется в сетях постоянного тока - только переменный ток 50 Гц

Примеры использования

• Учёт потребления на вводе в цех с двигателями 15–30 кВт
• Подключение к цифровому счётчику в распределительном щите
• Система автоматической защиты от перегрузки на конвейере
• Контроль тока в системах плавного пуска
• Интеграция в системы SCADA для мониторинга нагрузки

Практические советы

• Выбирайте трансформатор тока измерительный ТТК-30 200/5А 10ВА 0,5 УХЛ3, когда ваша нагрузка близка к 200 А - для меньших токов лучше взять модель с меньшим номиналом (например, 100/5 А)
• Проверьте диаметр кабеля перед монтажом - он должен свободно проходить через 25 мм, но не быть слишком маленьким (не менее 10 мм2)
• Обязательно закоротите вторичные выводы перед отключением приборов - даже на секунду разрыв цепи опасен
• При использовании нескольких трансформаторов в одной системе - следите за одинаковой фазировкой и полярностью всех S1/S2
• Для длительной эксплуатации в условиях вибраций - дополнительно зафиксируйте корпус на плате клеем или хомутами
