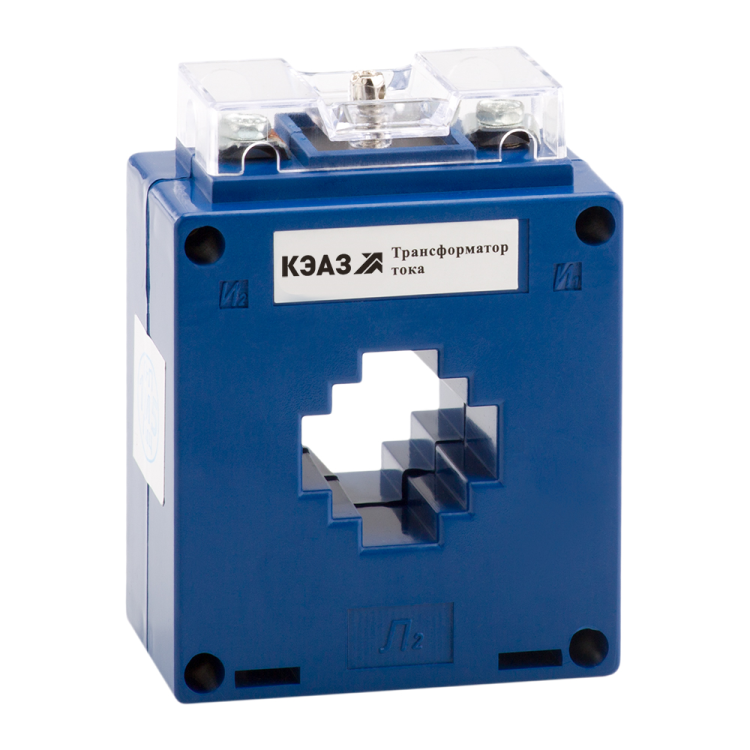

Трансформатор тока ТТК-30 200/5А кл. точн. 0.5S 5В.А измерительный УХЛ3 КЭАЗ 219649

Трансформатор тока измерительный ТТК-30-200/5А-5ВА-0,5S-УХЛ3 от КЭАЗ предназначен для точного измерения переменного тока до 200 А в цепях с напряжением до 1000 В. Этот трансформатор тока используется в системах учёта энергии, релейной защите и контроля нагрузки, особенно там, где важна высокая точность класса 0,5S. Модель ТТК-30-200/5А-5ВА-0,5S-УХЛ3 совместима с измерительными приборами и автоматикой, работающими на основе вторичного сигнала 5 А.

Назначение и область применения

Трансформатор тока измерительный ТТК-30-200/5А-5ВА-0,5S-УХЛ3 преобразует большой первичный ток (до 200 А) в безопасный и стандартизованный вторичный сигнал (5 А) для подключения счётчиков, амперметров, реле защиты и других устройств измерения. Применяется в распределительных щитах, подстанциях, на промышленных объектах - например, для контроля тока в силовых цепях двигателей, конвейеров, нагревательных установок. Подходит для систем автоматизации и учёта электроэнергии, требующих соответствия классу точности 0,5S.

Технические характеристики

• Номинальный первичный ток: 200 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0,5S - обеспечивает погрешность не более +-0,5 % в широком диапазоне нагрузок, включая малые токи (в отличие от обычного класса 0,5)
• Номинальная мощность: 5 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке без потери точности
• Род тока: переменный (AC), частота 50 Гц
• Напряжение изоляции: 1000 В - допустимое рабочее напряжение сети
• Диаметр отверстия: 25 мм - позволяет протянуть проводник сечением до ~35 мм2
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, устойчив к повышенной влажности и конденсату
• Фактор ограничения перенапряжения: FS 10 - при аварийных токах (например, КЗ) выходное напряжение не превысит 10× от нормального значения, что снижает риск повреждения подключённых приборов
• Подключение вторичной обмотки: винтовые зажимы - надёжное и удобное для многожильных и одножильных проводов
• Способ монтажа: на монтажную плату - устанавливается на DIN-рейку или жестко закрепляется на панели
• Монтажное исполнение: с окном - проходной тип, без разрыва цепи
• Сертифицирован по ГОСТ 7746

Совместимость и монтаж

Трансформатор тока ТТК-30-200/5А-5ВА-0,5S-УХЛ3 совместим с любыми приборами, рассчитанными на входной ток 5 А: цифровые и аналоговые счётчики, токоизмерительные клещи, реле перегрузки, устройства АСУ ТП. Для монтажа требуется свободное место на DIN-рейке или панели. Проходное окно 25 мм позволяет установить трансформатор на уже смонтированный провод - разрыв цепи не нужен. Обязательно соблюдайте полярность при подключении вторичной обмотки: выводы S1 и S2 должны быть правильно ориентированы относительно направления тока. Нагрузка на вторичную обмотку не должна превышать 5 В·А - иначе возрастёт погрешность. Корпус не герметичен - не используйте в сырых или запылённых местах без дополнительной защиты.

Безопасность и стандарты

Трансформатор тока ТТК-30-200/5А-5ВА-0,5S-УХЛ3 сертифицирован и соответствует требованиям ГОСТ 7746. Защита от прикосновения реализована через корпус и изолированные клеммы. При работе с токоведущими частями обязательно отключайте питание. Вторичная обмотка никогда не должна работать в режиме холостого хода - это вызывает опасное перенапряжение. Фактор FS 10 гарантирует, что даже при КЗ во вторичной цепи напряжение не выйдет за пределы безопасности. Все материалы соответствуют требованиям пожаробезопасности и экологической устойчивости.

Преимущества

• Высокая точность класса 0,5S - идеально для коммерческого учёта электроэнергии
• Проходное окно 25 мм - возможность установки без демонтажа проводника
• Винтовые клеммы - надёжное и долговечное подключение
• Климатическое исполнение УХЛ3 - стабильная работа в суровых условиях
• Ограниченный фактор перенапряжения FS 10 - защищает измерительные приборы
• Сертификация по ГОСТ 7746 - соответствие российским нормам качества

Ограничения применения

• Не предназначена для постоянного тока (DC) - только переменный ток 50 Гц
• Степень защиты IP20 - нельзя использовать в открытых, влажных или пыльных помещениях без бокса или кожуха
• Максимальная нагрузка 5 В·А - не подключайте несколько приборов одновременно без проверки суммарной мощности
• Не рекомендуется применять в сетях с гармоническими искажениями выше 5 % - может возрасти погрешность
• Не следует использовать в качестве трансформатора питания - только для измерения

Примеры использования

• Установка в распределительном щите промышленного цеха для подключения счётчика учёта активной энергии
• Контроль тока двигателя на конвейере с использованием реле перегрузки
• Интеграция в систему АСУ ТП для сбора данных о потреблении электроэнергии
• Монтаж в шкафу управления насосной станцией с автоматическим отключением при превышении тока

Практические советы

• Выбирайте трансформатор тока ТТК-30-200/5А-5ВА-0,5S-УХЛ3, когда ваш провод имеет диаметр до 18 мм - он легко войдёт в окно 25 мм
• Проверьте суммарную импедансную нагрузку всех приборов, подключённых ко вторичной обмотке - она не должна превышать 5 В·А
• При замене старого трансформатора сохраняйте правильную полярность: S1 всегда должен быть направлен к источнику тока
• Для работы в условиях повышенной влажности (например, на улице или в холодильных камерах) поместите ТТК-30 в герметичный бокс с IP54+
• Не забудьте закоротить вторичную обмотку перед отключением нагрузки - это исключит риски перенапряжения
• Артикул 219649 - это единственный номер для заказа оригинального продукта КЭАЗ; будьте осторожны с аналогами
