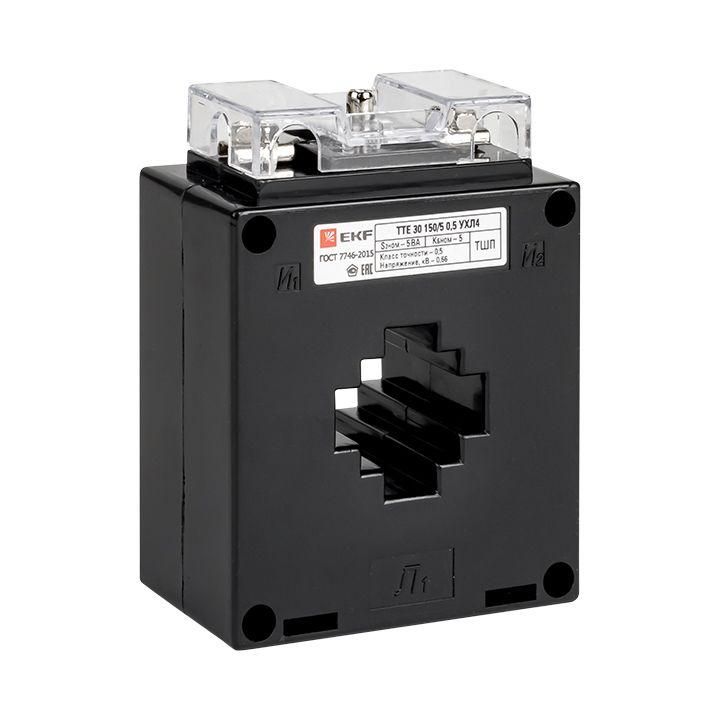

Трансформатор тока ТТЕ 30 200/5А кл. точн. 0.5S 5В.А EKF tte-30-200-0.5S/tc-30-200-0.5S

Трансформатор тока ТТЕ-30-200/5А класс точности 0,5S 5В.А от EKF предназначен для преобразования высоких токов в безопасные значения, подходящие для подключения измерительных приборов и систем защиты. Этот трансформатор тока используется в сетях до 660 В, 50 Гц, особенно там, где важна точность учёта электроэнергии.

Назначение и область применения

Трансформатор тока ТТЕ-30-200/5А класс точности 0,5S 5В.А служит для передачи сигнала тока от силовой цепи к измерительным приборам - счетчикам, реле защиты, контроллерам и другим устройствам автоматизации. Он работает в сетях переменного тока с частотой 50 Гц и напряжением до 660 В. Применяется в распределительных щитах, вводно-распределительных устройствах (ВРУ), шкафах учета и других местах, где требуется точный контроль потребления энергии.

Технические характеристики

• Номинальный первичный ток: 200 А - максимальный ток, который трансформатор тока способен точно измерять;
• Номинальный вторичный ток: 5 А - выходной сигнал, подключаемый к приборам; совместим со стандартными измерительными устройствами;
• Класс точности: 0,5S - обеспечивает высокую точность даже при малых нагрузках (от 1% до 120% от номинала); подходит для коммерческого учета энергии;
• Номинальная вторичная полная мощность: 5 В·А - максимальная нагрузка, которую можно подключить к вторичной обмотке без потери точности;
• Коэффициент безопасности FS: 10 - при перегрузке до 10× номинального тока (до 2000 А) трансформатор не выйдет из строя и сохранит работоспособность;
• Диаметр отверстия: 23,6 мм - позволяет протянуть проводник сечением до ~95 мм2 (например, медный одножильный провод);
• Высота отверстия и наружной части: 31 мм - одинаковые размеры обеспечивают компактную установку;
• Присоединение вторичной обмотки: винтовые зажимы - надежное и удобное подключение проводов сечением до 4 мм2;
• Исполнение: однофазный - предназначен для работы в одной фазе сети.

Совместимость и монтаж

Трансформатор тока ТТЕ-30-200/5А класс точности 0,5S 5В.А устанавливается на жесткий проводник (шину или кабель) без разрыва цепи. Подходит для монтажа в распределительных щитах, ящиках учета и других закрытых корпусах. Для правильной установки важно соблюдать следующее:

• Проводник должен проходить через центральное отверстие плотно, без перекосов;
• Не допускается замыкание вторичной обмотки без нагрузки - это опасно для оборудования;
• Подключение вторичной цепи выполняется только после отключения основного питания;
• Максимальная нагрузка на вторичную обмотку - 5 В·А. Подключайте только приборы с суммарной импедансом ≤ 0,2 Ом (например, современные цифровые счетчики).

Безопасность и стандарты

Трансформатор тока ТТЕ-30-200/5А класс точности 0,5S 5В.А сертифицирован и соответствует требованиям ГОСТ Р 8.620–2015 и МЭК 61869. Его конструкция исключает риск возгорания при нормальной эксплуатации. Коэффициент безопасности FS=10 гарантирует устойчивость к кратковременным перегрузкам, характерным для аварийных режимов.

Преимущества

• Высокая точность класса 0,5S делает его пригодным для коммерческого учета энергии - требование энергосбытовых компаний;
• Фиксированный коэффициент трансформации 200/5 = 40 - предсказуемый сигнал для всех подключенных приборов;
• Компактные габариты позволяют использовать его в ограниченном пространстве щита;
• Винтовые зажимы обеспечивают долговечное и надежное соединение без необходимости пайки;
• Стандартный диаметр отверстия совместим с большинством силовых кабелей и шин в средних и крупных объектах.

Ограничения применения

• Не предназначен для постоянной работы при токах выше 200 А - возможны погрешности и нагрев;
• Запрещено использовать в цепях постоянного тока - работает только на переменном токе 50 Гц;
• Не рекомендуется применять в условиях повышенной влажности без дополнительной герметизации - не имеет IP-защиты;
• Не подходит для многожильных проводов с большим количеством слоев - диаметр отверстия 23,6 мм ограничен;
• Не следует подключать нагрузку свыше 5 В·А - это вызывает искажение показаний и снижение точности.

Примеры использования

• Установка в ВРУ торгового центра для подключения трехфазного счетчика (по одному на каждую фазу);
• Подключение к реле перегрузки на двигателе насосной станции;
• Интеграция в системы АСКУЭ для сбора данных по энергопотреблению;
• Измерение тока в распределительном щите производства с нагрузкой около 150–180 А.

Практические советы

• Перед монтажом проверьте, что проводник помещается в отверстие без усилия - если слишком толсто, используйте другой трансформатор тока;
• Обязательно заземлите корпус трансформатора тока ТТЕ-30-200/5А класс точности 0,5S 5В.А - это требование безопасности;
• При использовании нескольких трансформаторов тока в одном щите соблюдайте минимальный интервал между ними - чтобы избежать взаимного влияния;
• Проверяйте целостность вторичной цепи мультиметром перед включением - разрыв цепи может повредить оборудование;
• Выбирая аналоги, обращайте внимание именно на класс точности 0,5S - обычный 0,5 не подходит для официального учета.
