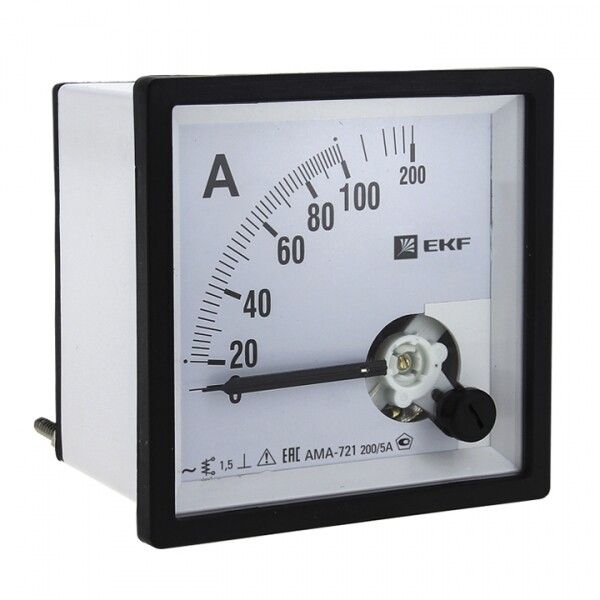

Амперметр аналоговый AM-A721 на панель 72х72 (квадратный вырез) 200А трансформаторное подкл. EKF am-a721-200

Амперметр аналоговый на панель 72x72 (квадратный вырез) 200А трансформаторное подключение класс точности 2 от бренда EKF™, серия PROxima, предназначен для измерения тока в сетях переменного тока до 200 А через внешний трансформатор тока. Артикулы am-a721-200 и ama-721-200 подходят для установки в распределительных щитах промышленных и коммунальных объектов.

Назначение и область применения

Амперметр аналоговый на панель 72x72 (квадратный вырез) 200А трансформаторное подключение класс точности 2 используется для визуального контроля величины тока в однофазных цепях переменного тока. Применяется в электрощитах промышленных станций, производственных линий, ЖЭКов, офисных зданий и других объектах с распределением энергии. Подходит для мониторинга нагрузки на кабели, автоматические выключатели и трансформаторы.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный ток: 200 А (первичная обмотка трансформатора)
• Номинальный ток вторичной обмотки ТТ: 5 А
• Класс точности: 1,5 - допустимая погрешность +-1,5% от верхнего предела измерения
• Напряжение изоляции: до 380 В
• Измерительная система: магнитомягкое железо - обеспечивает стабильную работу при перегрузках
• Угол отклонения стрелки: 90° - компактная шкала с высокой наглядностью
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям) / IP50 (защита от пыли, но не от воды)
• Потеря мощности: 0 Вт - не потребляет энергию из измеряемой цепи
• Модульная ширина: 4 модуля (соответствует DIN-рейке)
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, в условиях повышенной влажности
• Сертификация: соответствует ГОСТ 8711-93

Совместимость и монтаж

Амперметр аналоговый на панель 72x72 (квадратный вырез) 200А трансформаторное подключение класс точности 2 монтируется в панель щита через квадратный вырез 68×68 мм. Для работы требуется внешний трансформатор тока (ТТ) с номиналом 200/5 А. К выводам прибора подключаются провода от вторичной обмотки ТТ - красный и черный. Монтаж осуществляется на монтажную плату или напрямую в стенку щита. Не требует питания - работает за счет тока во вторичной цепи ТТ.

Безопасность и стандарты

Прибор соответствует требованиям ГОСТ 8711-93 для аналоговых измерительных приборов. Степень защиты IP20 исключает случайное прикосновение к токоведущим элементам, IP50 защищает от пыли - что важно для помещений с высоким уровнем запыления. Сертифицирован для эксплуатации в закрытых помещениях, не предназначен для наружной установки или мест с постоянным воздействием влаги.

Преимущества

• Не требует внешнего источника питания - экономия энергии и упрощение схемы
• Высокая надежность механической системы - долгий срок службы без обслуживания
• Яркая шкала и крупная стрелка - удобно считывать показания даже при плохом освещении
• Совместим с большинством стандартных трансформаторов тока 200/5 А
• Компактный формат 72×72 мм - легко замещает старые модели в существующих щитах

Ограничения применения

• Работает только с переменным током - не подходит для постоянного тока (DC)
• Требует обязательного подключения к трансформатору тока; нельзя использовать напрямую в цепи выше 5 А
• Не имеет цифрового интерфейса - данные не передаются в систему сбора информации
• Не рассчитан на влажные среды (IP20/IP50 не обеспечивают гидрозащиту)
• При перегрузке свыше 200 А возможна деформация механизма - рекомендуется применять с защитными устройствами

Примеры использования

• Контроль тока на входе в распределительный щит промышленного цеха
• Мониторинг нагрузки на двигатель насоса с трансформатором тока 200/5 А
• Установка в щите управления конвейерной линией для визуальной диагностики перегрузок
• Замена устаревшего амперметра в старом щите без изменения габаритов выреза

Практические советы

• При выборе трансформатора тока убедитесь, что его коэффициент трансформации точно 200/5 А - иначе показания будут некорректны
• Проверьте посадочное отверстие в панели: оно должно быть 68×68 мм, чтобы амперметр плотно вошел
• Не используйте прибор в помещениях с постоянной влажностью (>80%) или риском попадания воды
• При монтаже соблюдайте полярность: выводы T1 и T2 трансформатора должны быть подключены правильно - неверное подключение изменяет направление отклонения стрелки
• Для длительной эксплуатации в условиях колебаний температуры (например, холодный цех зимой) проверьте соответствие климатического исполнения УХЛ4
